DIN 5417 (M3200/SP):مثبت 2011

DIN 5417 (M3200/SP):2011 يتم استخدام مثبت المحامل الدوارة ذات الأخاديد الحلقية لتحديد المواقع المحورية في أنظمة المحامل. تم تصميم هذا المنتج للمحامل المحززة أو مكونات التثبيت ذات الصلة ويساعد على منع الإزاحة غير المقصودة للمحمل على العمود أو في الهيكل.

المنتج مناسب للمحركات وعلب التروس والمحركات الدقيقة والمضخات والآلات الدوارة. تشغل حلقة التثبيت مساحة صغيرة في مجموعات المحامل وتخلق توقفًا ميكانيكيًا مع الأخدود، مما يساعد في الحفاظ على موضع تشغيل المحمل وخلوص المجموعة.

يجب أن يأخذ الاختيار في الاعتبار حجم المحمل وأبعاد الأخدود والسرعة والحمل وبيئة التشحيم. يمكن مطابقة حالة المواد والسطح مع متطلبات مقاومة التآكل أو النظافة.

اتصل بنا
السابق:DIN 984:2021 حلقة الاحتفاظ الداخلية التالي:DIN 6799:2017 حلقة تثبيت المشبك الإلكتروني

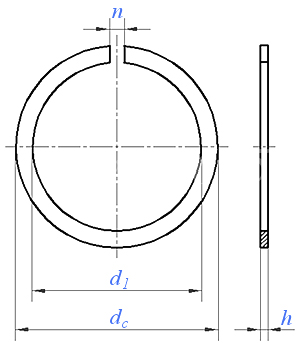

وحدة الأبعاد: مم

تستخدم في  30 32 35 37 40 42 44 47 50 52 55 56 58 62
د1 دقيقة. 27.5 29.5 32.5 34.1 37.4 39 41 43.8 46.8 48.9 51.8 52.6 54.6 58.4
الأعلى. 27.9 29.9 32.9 34.5 37.8 39.5 41.5 44.3 47.3 49.4 52.3 53.2 55.2 59
تيار مستمر الأعلى. 34.7 36.7 39.7 41.3 44.6 46.3 48.3 52.7 55.7 57.9 60.7 61.7 63.7 67.7
ح 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.12 1.7
ن ≈ 3 3 3 3 3 3 3 4 4 4 4 4 4 4
اسم الكود SP 30 SP 32 SP 35 SP 37 SP 40 SP 42 SP 44 SP 47 SP 50 SP 52 SP 55 SP 56 SP 58 SP 62
الوزن لكل ألف قطعة (فولاذ)≈كجم 2.8 3 3.2 3.4 3.6 3.8 4 5.3 5.8 5.9 6.2 6.5 6.7 10.5



تستخدم في  65 68 72 75 80 85 90 95 100 110 115 120 125 130
د1 دقيقة. 61.4 63.6 67.6 70.6 75.6 80.6 85.6 90.6 95.4 105.4 110.4 113.8 118.8 123.8
الأعلى. 62 64.2 68.2 71.2 76.2 81.2 86.2 91.2 96.2 106.2 111.2 114.6 119.6 124.6
تيار مستمر الأعلى. 70.7 74.6 78.6 81.6 86.6 91.6 96.5 101.6 106.5 116.6 121.6 129.7 134.7 139.7
ح 1.7 1.7 1.7 1.7 1.7 1.7 2.46 2.46 2.46 2.46 2.46 2.82 2.82 2.82
ن ≈ 4 5 5 5 5 5 5 5 5 5 5 7 7 7
اسم الكود SP 65 SP 68 SP 72 SP 75 SP 80 SP 85 SP 90 SP 95 SP 100 SP 110 SP 115 SP 120 SP 125 SP 130
الوزن لكل ألف قطعة (فولاذ)≈كجم 11 12.6 14.7 15.3 16.3 17.5 26.6 28.2 29.2 32.8 34.4 60.6 63 65.6



تستخدم في  140 145 150 160 170 180 190 200 210 215 225 230 240 250
د1 دقيقة. 133.4 138.4 143.3 153.3 161.7 171.6 181.4 191.4 201.3 206.3 214.7 219.6 229.6 239.6
الأعلى.
11		 134.6 139.6 144.5 154.5 162.9 172.8 182.8 192.8 202.7 207.7 216.1 221 231 241
تيار مستمر الأعلى. 149.7 154.7 159.7 169.7 182.9 192.9 202.9 212.9 222.8 227.8 237 242 252 262
ح 2.82 2.82 2.82 2.82 3.1 3.1 3.1 3.1 3.1 3.1 3.5 3.5 3.5 3.5
ن ≈ 7 7 7 7 10 10 10 10 10 10 10 10 10 10
اسم الكود SP 140 SP 145 SP 150 SP 160 SP 170 SP 180 SP 190 SP 200 SP 210 SP 215 SP 225 SP 230 SP 240 SP 250
الوزن لكل ألف قطعة (فولاذ)≈كجم 70.6 73 77.2 81 122 128 139 148 156 160 196 200 209 220



تستخدم في  260 270 280 290 300 310 320 340 360 370 380 400
د1 دقيقة. 247.5 257.5 267.5 277.5 284.5 294 304 324 343 353 363 383
الأعلى. 250 260 270 280 287 297 307 327 346 356 366 386
تيار مستمر الأعلى. 272 282 292 302 314 324 334 354 374 384 394 414
ح 3.5 3.5 3.5 3.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5
ن ≈ 10 10 10 10 10 10 10 10 10 10 10 10
اسم الكود SP 260 SP 270 SP 280 SP 290 SP 300 SP 310 SP 320 SP 340 SP 360 SP 370 SP 380 SP 400
الوزن لكل ألف قطعة (فولاذ)≈كجم 230 240 250 260 400 412 420 446 475 485 500 525

① المادة: شريط زنبركي فولاذي بصلابة 450 HV~520 HV
