DIN 984:2021 حلقة الاحتفاظ الداخلية

DIN 984:2021 يتم تركيب حلقة التثبيت الداخلية ذات الحافة في أخدود التجويف الداخلي للاحتفاظ محوريًا بالمحامل أو البطانات أو المكونات الداخلية. يوفر التصميم ذو الحواف حدود دعم أكثر تحديدًا وهو مناسب لمجموعات التجويف التي تتطلب تحديد موضع نهائي موثوق.

يتم استخدامه عادة في أغلفة علب التروس، وأجسام المضخات، والأسطوانات، ومقاعد المحامل، ومكونات ناقل الحركة الميكانيكي. توفر حلقة التثبيت الداخلية المساحة وتبسط هيكل التجميع دون إضافة مثبتات خارجية.

يجب أن يأخذ الاختيار في الاعتبار قطر التجويف، وهندسة الأخدود، والوصول إلى الأداة، ومرونة المواد. يمكن تحديد معالجة مقاومة للصدأ أو مقاومة للتآكل لتحسين استقرار الوضع أثناء الخدمة طويلة الأمد.

اتصل بنا
السابق:DIN 471 (-1):2011 مثبت خارجي التالي:DIN 5417 (M3200/SP):مثبت 2011

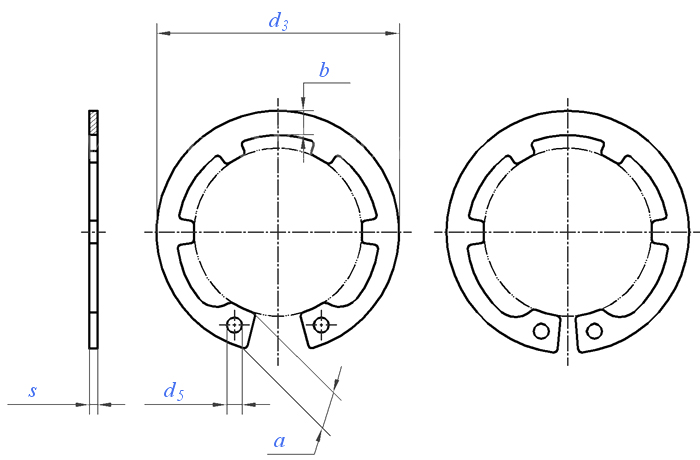

وحدة الأبعاد: مم

فتحة العدسة0 16 17 18 19 20 22 23 24 25 26 27 28 30
س الأعلى.=اسمي 1 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2
دقيقة. 0.94 0.94 0.94 0.94 0.94 0.94 1.14 1.14 1.14 1.14 1.14 1.14 1.14
د3 الاسمي 17.3 18.3 19.5 20.5 21.5 23.5 24.6 25.9 26.9 28.5 29.1 30.1 32.1
الأعلى. 17.66 18.72 19.92 20.92 21.92 23.92 25.02 26.32 27.32 28.92 29.6 30.6 32.6
دقيقة. 17.2 18.17 19.37 20.37 21.37 23.37 24.39 25.69 26.69 28.29 28.85 29.85 31.85
أ الأعلى. 3.4 3.7 3.8 3.8 3.9 4 4.1 4.2 4.4 4.4 4.5 4.9 4.9
ب ② ≈ 2 2.1 2.2 2.2 2.3 2.5 2.6 2.6 2.7 2.8 2.9 2.9 3
د5 دقيقة. 1.7 1.7 1.7 2 2 2 2 2 2 2 2 2 2
وزن الألف قطعة (فولاذ) ≈كجم 0.72 0.8 0.9 0.99 1.06 1.28 1.48 1.6 1.72 2 2 2.1 2.35



فتحة العدسة0 32 35 36 38 40 42 44 45 47 48 50 52 55
س الأعلى.=اسمي 1.2 1.5 1.5 1.5 1.75 1.75 1.75 1.75 1.75 1.75 2 2 2
دقيقة. 1.14 1.44 1.44 1.44 1.69 1.69 1.69 1.69 1.69 1.69 1.93 1.93 1.93
د3 الاسمي 34.4 37.8 38.8 40.8 43.5 45.5 47.5 48.5 50.5 51.5 54.2 56.2 59.2
الأعلى. 34.9 38.3 39.3 41.3 44.4 46.4 48.4 49.4 51.6 52.6 55.3 57.3 60.3
دقيقة. 34.15 37.55 38.55 40.55 43.11 45.11 47.11 48.11 50.04 51.04 53.74 55.74 58.74
أ الأعلى. 5.1 5.5 5.6 6.1 7.2 7.2 7.2 7.2 7.2 7.2 8.2 8.2 8.2
ب ② ≈ 3.2 3.4 3.5 3.7 3.9 4.1 4.2 4.3 4.4 4.5 4.6 4.7 5
د5 دقيقة. 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
وزن الألف قطعة (فولاذ) ≈كجم 2.5 4 4.15 4.4 5.3 6 6.45 6.6 6.9 7.5 8.5 9.4 9.75



فتحة العدسة0 57 58 60 62 65 67 70 72 75 80 85 90 95
س الأعلى.=اسمي 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3
دقيقة. 1.93 1.93 1.93 1.93 2.43 2.43 2.43 2.43 2.43 2.43 2.92 2.92 2.92
د3 الاسمي 61.2 62.2 64.2 66.2 69.2 71.5 74.5 76.5 79.5 85.5 90.5 95.5 100.5
الأعلى. 62.3 63.3 65.3 67.3 70.3 72.6 75.6 77.6 80.6 86.8 91.8 96.8 101.8
دقيقة. 60.74 61.74 63.74 65.74 68.74 71.04 74.04 76.04 79.04 84.96 89.96 94.96 99.96
أ الأعلى. 8.2 8.2 8.2 8.2 9.5 10.2 10.2 10.2 10.2 10.2 12.2 12.2 12.2
ب ② ≈ 5.1 5.2 5.4 5.5 5.8 6 6.2 6.4 6.6 7 7.2 7.6 8.1
د5 دقيقة. 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3.5 3.5 3.5
وزن الألف قطعة (فولاذ) ≈كجم 11.6 12 12.7 12.8 16.7 18.6 20.2 21.2 22.6 25 30.1 35.5 40



فتحة العدسة0 100 110 115 120 125 130 140 150 160 170
س الأعلى.=اسمي 3 4 4 4 4 4 4 4 4 4
دقيقة. 2.92 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9
د3 الاسمي 105.5 117 122 127 132 137 147 158 169 179.5
الأعلى. 106.8 118.3 123.5 128.5 133.5 138.5 148.5 159.5 170.5 181
دقيقة. 104.96 116.46 121.37 126.37 131.37 136.37 146.37 157.37 168.37 178.87
أ الأعلى. 12.2 12.2 12.2 12.2 12.2 12.2 14.2 14.2 14.2 14.2
ب ② ≈ 8.4 9 9.3 9.7 10 10.2 10.7 11.2 11.6 12.2
د5 دقيقة. 3.5 3.5 3.5 3.5 4 4 4 4 4 4
وزن الألف قطعة (فولاذ) ≈كجم 43.5 73 82 87 92 102 112 123 133 145

① المواد:

فولاذ زنبركي C67S أو C75S وفقًا للمعيار DIN EN 10132-4 (يتم اختياره من قبل الشركة المصنعة)

صلابة:

قطر العمود ≤ 48 مم، 470 HV إلى 580 HV أو 47 HRC إلى 54 HRC؛

48 مم < قطر العمود ≤ 140 مم، 435 HV إلى 530 HV أو 44 HRC إلى 51 HRC.

ملحوظة: يتم تحويل قيمة الصلابة وفقًا لـ DIN EN ISO 18265

② يجب ألا يتجاوز البعد ب البعد أ (الحد الأقصى).
