صواميل الجناح المُصنِّعون

لدينا مجموعة الجوز الجناح

يتم تنظيم النطاق حسب الهندسة القياسية وهندسة الجناح وليس حسب الحجم وحده، لأن شكل الجناح يحدد مقدار عزم الدوران الذي يمكن للمشغل تطبيقه ومقدار الخلوص الذي يحتاجه الجزء حول المفصل.

حيث تناسب صواميل الجناح في التجميع

A الجوز الجناح يستبدل الجوز السداسي حيث يتم فتح المفصل وإغلاقه أثناء الاستخدام العادي بدلاً من ضبطه مرة واحدة عند التجميع. توفر الأجنحة ذراع الرافعة، وبالتالي يطور المشغل قوة التثبيت بدون مفتاح ربط. وهذا يجعل الجزء مناسبًا للوصلات الخفيفة والمتوسطة، وأغطية الوصول، ولوحات التثبيت، والمعدات التي تتم صيانتها في الموقع.

• لوحات الفحص والخدمة على الآلات والمرفقات
• أجهزة المختبرات والاختبارات حيث يتم تغيير التركيبات بشكل متكرر
• أجهزة تركيب الكاميرا والبصرية والتصوير الفوتوغرافي
• الأثاث الخارجي وإطارات الخيام والهياكل المؤقتة
• تتطلب العلب الكهربائية والأدوات الوصول إليها بدون أدوات

عندما يجب أن يقاوم المفصل الاهتزاز أو يحمل حملًا هيكليًا، فإننا عادةً ما نقوم بإقران صامولة الجناح بـ قفل المكسرات ترتيب أو غسالة تحت وجه الاتصال، ونقوم بمطابقة الخيط مع التزاوج البراغي أو ترصيع في نفس التجمع.

المواد والتشطيبات

اختيار المواد يتبع البيئة وعزم الدوران المطلوب. يوفر الفولاذ الكربوني الجسم الأكثر اقتصادا للمعدات الداخلية؛ يتم استخدام الفولاذ المقاوم للصدأ حيث تؤدي الرطوبة أو الغسيل أو التعرض الخارجي إلى تآكل الجزء المطلي؛ تناسب سبائك الزنك جوانب الأجنحة المصبوبة وتطبيقات الخدمة الخفيفة.

• الصلب الكربوني مع طلاء الزنك للتجمعات الداخلية العامة
• الفولاذ المقاوم للصدأ للبيئات الخارجية والمتاخمة للبحر والغسيل
• سبائك الزنك لأشكال الأجنحة المصبوبة وواجبات التثبيت الأخف
• التشطيبات بما في ذلك طلاء الزنك والطلاء بالكروم والتشطيبات المقاومة للصدأ

يتم إنتاج الخيوط في سلسلة مترية وبوصة لتتوافق مع المعيار المحدد، ونقوم بتأكيد فئة الخيوط ودرجة الانحدار والتسامح مع الرسم قبل الإنتاج.

المواصفات التي نعمل عليها

يتم طلب صواميل الجناح وفقًا للمعيار أو الرسم أو العينة. المواصفات الموضحة أدناه هي ما نؤكده قبل إصدار الدفعة.

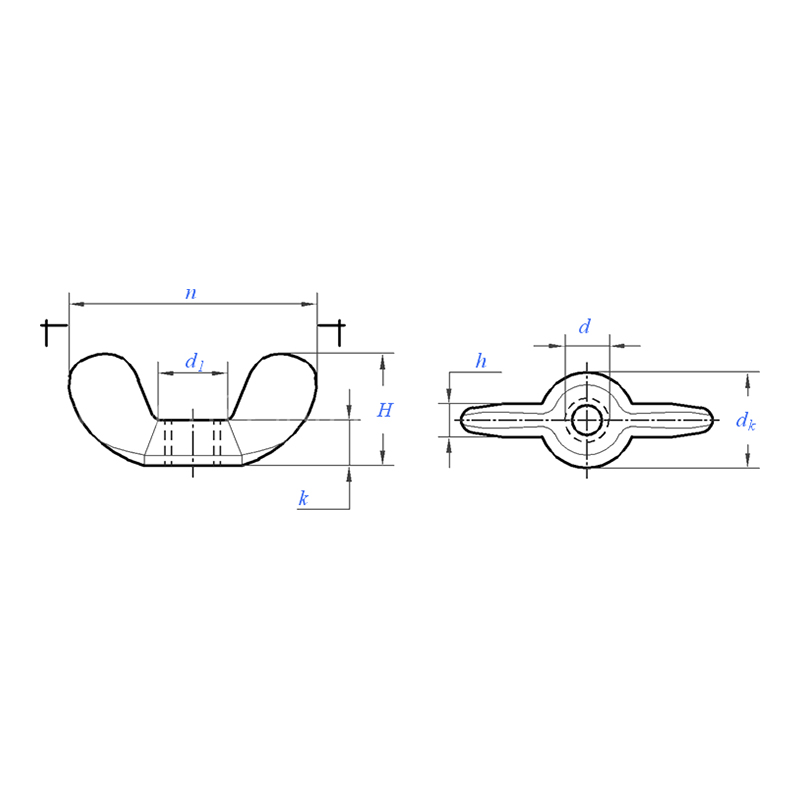

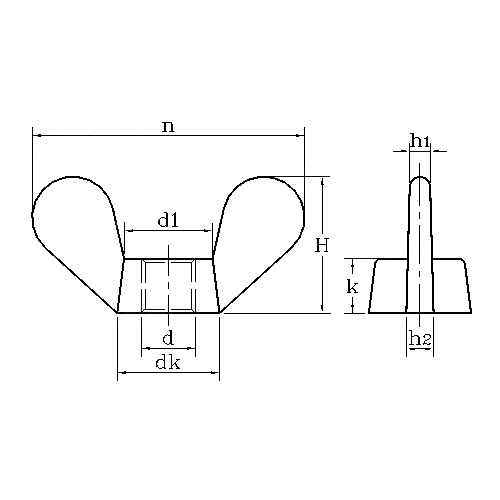

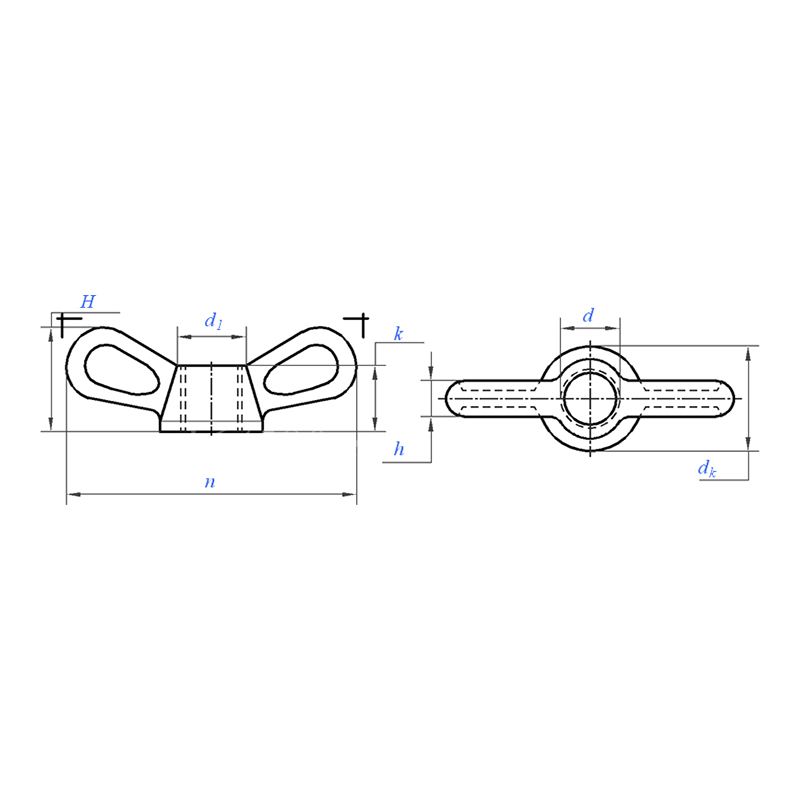

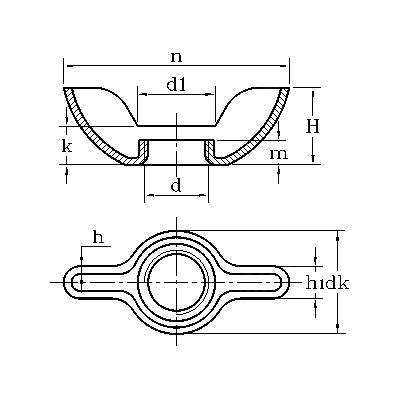

• المرجع القياسي: DIN 314، DIN 315، DIN 80701 أو ASME B18.6.9 النوع A والنوع المنخفض
• حجم الخيط وسلسلة: متري خشن أو ناعم، أو سلسلة بوصة كما هو محدد
• امتداد الجناح وارتفاع الجناح وارتفاع الجوز الإجمالي
• قطر القاعدة وهندسة الوجه
• درجة المواد والانتهاء من السطح
• وضع العلامات والتعبئة وكمية الوحدة

تطوير صامولة الجناح المخصصة

الإنتاج المخصص هو جزء أساسي من عملنا. نقوم بتطوير صواميل الجناح من رسومات العملاء أو العينات المادية، بما في ذلك مقاطع الجناح غير القياسية، وأطوال الخيوط الخاصة، والمتغيرات والأجزاء المقيدة أو المجمعة التي يجب أن تتطابق مع الهيكل أو الغطاء الموجود.

يقوم فريقنا الهندسي بمراجعة الرسم للتأكد من قابليته للتشكيل وربط الخيوط والتشطيب قبل عرض الأسعار، ونقوم بإرجاع تأكيد الأبعاد حتى يمكن فحص الجزء مقابل مكون التزاوج قبل بدء الأدوات أو الإنتاج.

مراقبة الجودة والقبول

نحن ندير إدارة الجودة الشاملة خلال عملية الإنتاج، مع إجراء الفحص بعد كل عملية والفحص النهائي للأجزاء النهائية. تم تجهيز مختبرنا بمقياس طيفي وجهاز قياس إحداثي وكاشف للعيوب بالأشعة السينية ومعدات اختبار أخرى تغطي التركيب الكيميائي والخواص الميكانيكية والاختبارات غير المدمرة والأبعاد الهندسية.

• التحقق من المواد الواردة بواسطة مطياف
• التفتيش أثناء العملية بعد كل خطوة إنتاج
• فحص الأبعاد النهائي مقابل الرسم أو المعيار
• سجلات التفتيش الصادرة مع الشحنة عند الطلب

نظام الجودة لدينا معتمد وفقًا لمعيار ISO 9001، ويتم تصنيع المنتجات وفقًا للمعايير الدولية للعملاء في أمريكا الشمالية وأستراليا وأوروبا والأسواق الأخرى.

التعبئة والتغليف والتسليم والخدمات اللوجستية

جوز الجناح معبأة لتناسب قناة المبيعات وعملية الاستلام: كرتونة تصدير بالجملة، ومجموعات البيع بالتجزئة، وحزم نفطة وصناديق مخصصة. نقوم بتأكيد كمية الوحدة ووضع العلامات ووضع العلامات على الكرتون قبل الإنتاج حتى تصل البضائع جاهزة للمستودع أو الرف.

تقع منشآتنا على بعد ساعتين بالسيارة من موانئ شنغهاي ونينغبو، مما يدعم الشحن البحري باعتباره وسيلة الشحن الرئيسية والشحن الجوي لعمليات التسليم العاجلة. تسليم DDP إلى باب العميل متاح حيث يتطلب المشروع ذلك.

المعلومات التي نستخدمها لتكوين الحل الخاص بك

يكون اقتباس صامولة الجناح دقيقًا فقط عندما يتم وصف المفصل. تتيح لنا المدخلات التالية تحديد المعيار والمواد والتشطيب وتأكيد السعر والمهلة الزمنية.

السحابات ذات الصلة في نفس برنامج التوريد

عادةً ما يتم طلب صواميل الأجنحة جنبًا إلى جنب مع أجهزة التزاوج، ونقوم بدمج هذه العناصر في برنامج توريد واحد قائم على المواصفات لتقليل عدد الشحنات ونقاط الفحص.

• المكسرات عبر الأشكال السداسية والشفة والقفل والبلوط والأشكال المشقوقة
• مسامير ذات رأس سداسية للجانب الملولب من المفصل
• غسالات لتوزيع الحمولة تحت وجه صامولة الجناح

الأسئلة المتداولة

ما هي المعايير التي تتبعها صواميل جناحك؟

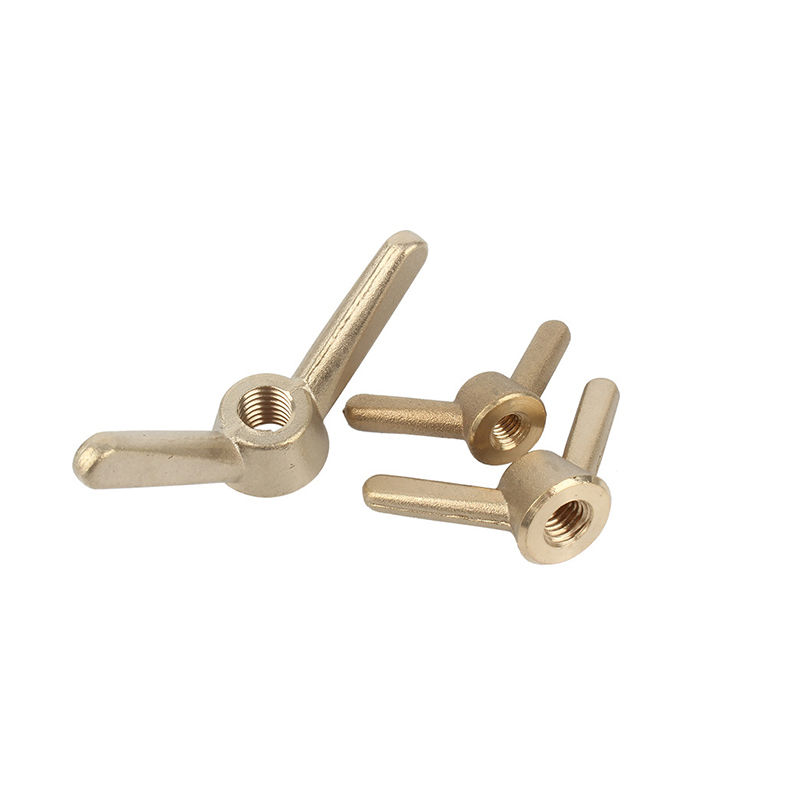

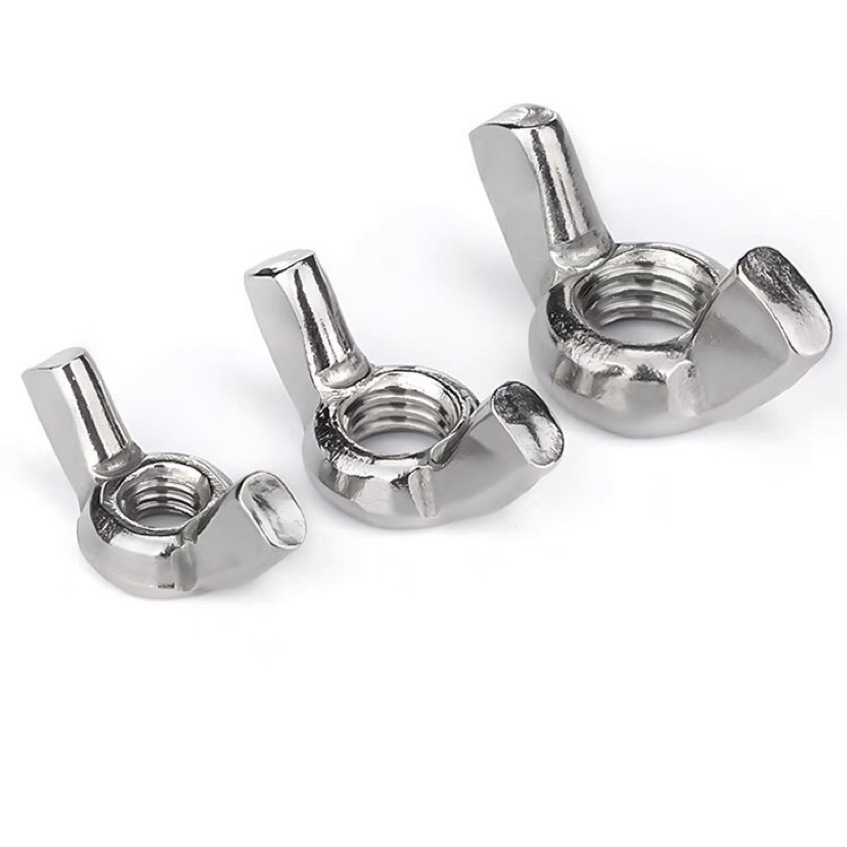

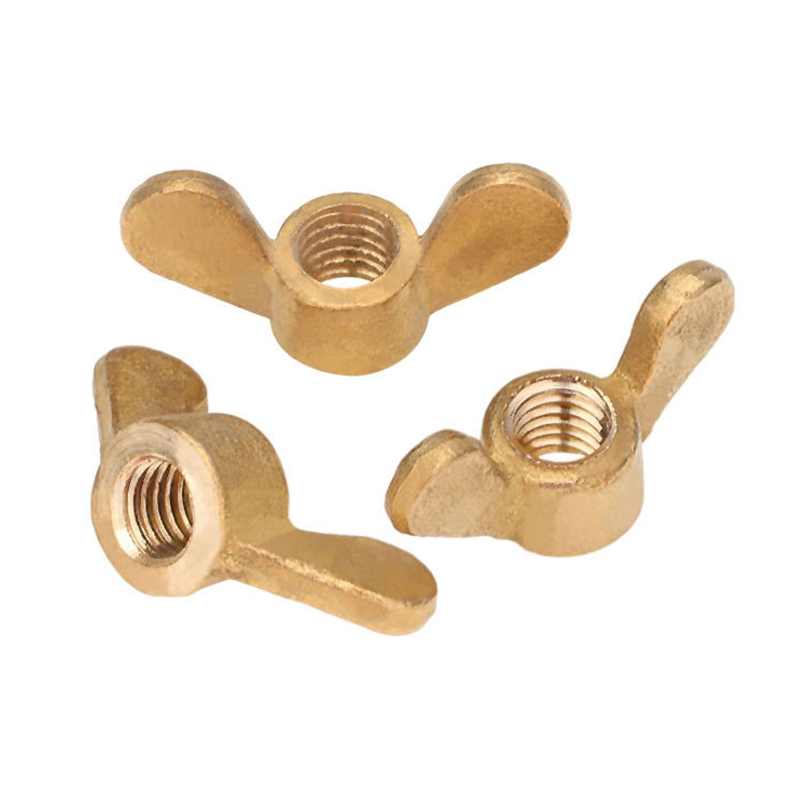

نحن ننتج صواميل الجناح وفقًا لمعايير DIN 314:1999 للجناح المربع، DIN 315:2016 للجناح الدائري، DIN 80701:1991 للجناح الشبيه بالقرن وASME B18.6.9:2010 من النوع A والنوع المنخفض، في سلسلة من الخيوط المترية والبوصة. يتم إنتاج ملفات التعريف غير القياسية من رسومات العملاء أو العينات.

ما هي المواد التي يمكنك توريدها؟

يعتبر الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الزنك من الخيارات القياسية، مع طلاء الزنك والطلاء بالكروم والتشطيبات المقاومة للصدأ. يتبع الاختيار بيئة التشغيل وعزم الدوران اليدوي الذي يتطلبه المفصل.

هل يمكنك إنتاج صمولة جناح لتتناسب مع الجزء الموجود؟

نعم. أرسل رسمًا أو عينة مادية بحجم الخيط وأبعاد الجناح والمواد، وسيقوم فريقنا الهندسي بتأكيد الأبعاد والتشطيب قبل الإنتاج. التطوير المخصص هو جزء أساسي من عملنا.

كيف يتم التحقق من الجودة قبل الشحن؟

يتم إجراء الفحص بعد كل خطوة إنتاج وعلى الأجزاء النهائية. يستخدم مختبرنا مقياس الطيف وآلة قياس الإحداثيات وكاشف الخلل بالأشعة السينية للتحقق من التركيب الكيميائي والخواص الميكانيكية والاختبارات غير المدمرة والأبعاد الهندسية، ويمكن إصدار سجلات الفحص مع الشحنة.

ما هي خيارات التعبئة والتغليف والشحن المتاحة؟

نحن نحزم في علب كرتونية للتصدير بالجملة أو مجموعات بيع بالتجزئة أو عبوات نفطة أو صناديق مخصصة لتناسب قناة المبيعات. الشحن البحري هو الوسيلة الرئيسية من موانئ شنغهاي ونينغبو، مع الشحن الجوي لعمليات التسليم العاجلة وتسليم DDP عند الحاجة.

ما الذي تحتاجه لإعداد عرض الأسعار؟

المعيار أو الرسم وحجم الخيط والسلسلة والمواد والتشطيب وبيئة التشغيل والكمية وتنسيق التغليف وأي متطلبات فحص. مع هذه المدخلات نؤكد المواصفات والسعر والجدول الزمني للتسليم.
