وتد ملولب مزدوج الطرف المُصنِّعون

ما هي الأزرار ذات النهاية المزدوجة لدينا

مسمار مزدوج النهاية ليس له رأس. يحمل كلا الطرفين خيوطًا ملفوفة أو مقطوعة مفصولة بساق غير ملولبة، ويتم تثبيت المسمار عن طريق دفع الطرف المعدني إلى فتحة ملولبة في المكون الأساسي. يظل طرف الصمولة حرًا، لذلك يمكن فتح الحافة أو الغطاء أو رأس الأسطوانة وإغلاقها بشكل متكرر بينما يظل المسمار ثابتًا في الجسم الأصلي.

يناسب هذا البناء المفاصل حيث لا يمكن الوصول إلى رأس الترباس، حيث تكون المادة الأساسية رقيقة جدًا بحيث لا يمكن تمريرها من خلال المسمار، أو حيث يجب رفع جزء التزاوج بشكل واضح دون فقدان المحاذاة. تشمل الخدمة النموذجية حواف الأنابيب، ورؤوس أسطوانات المحرك، ومفاصل الفرن ذات درجة الحرارة العالية، وأوعية الضغط البتروكيماوية.

النطاق والتغطية القياسية

نحن ننتج جسم المسمار بالأطوال القياسية ومجموعات الخيوط التي يحددها الرسم، ونطابق نهاية الصمولة مع أدوات التثبيت المستخدمة في نفس المفصل. يوضح الجدول أدناه كيفية تطبيق التكوينات الرئيسية.

المواد ودرجات القوة

يتبع اختيار المواد الحمل المشترك ودرجة حرارة التشغيل وبيئة التآكل. نحن نورد الفولاذ الكربوني للمفاصل الهيكلية والميكانيكية العامة، وسبائك الفولاذ التي تتطلب قوة شد أعلى، والفولاذ المقاوم للصدأ للخدمات الكيميائية والبحرية والغذائية المجاورة.

• الصلب الكربوني — وصلات صناعية عامة، مطلية للخدمة الداخلية.
• سبائك الصلب — فئات قوة أعلى للضغط والمفاصل الديناميكية.
• الفولاذ المقاوم للصدأ - مقاومة التآكل للمعدات البتروكيماوية والبحرية ومعدات العمليات.
• سبائك الصلب منخفضة — خدمة درجات الحرارة المرتفعة حيث يتم تحديد الدرجة والمعالجة الحرارية.

يتم تأكيد الدرجة ودرجة الخيط وفئة تحمل الخيط ومتطلبات الخاصية الميكانيكية وفقًا للرسم قبل الإنتاج، وبالتالي فإن مجموعة المسامير والجوز والغسالة تعمل كمجموعة واحدة.

المواضيع والأبعاد والملاءمة

يحدد شكل الخيط وملاءمته ما إذا كان المسمار يجلس بشكل صحيح في الجسم المنقر وما إذا كان الجوز يعمل بحرية بعد دورات الحرارة. نحن نتحكم في القطر الرئيسي، وقطر الملعب، وطول الخيط، وقطر الساق، والطول الإجمالي، ونقوم بفحص الخيط ذو النهاية المعدنية وفقًا لمواصفات فتحة التزاوج.

• درجات مترية خشنة ودقيقة، بالإضافة إلى سلسلة بوصة حيث يتطلب المشروع ذلك.
• ينقسم طول الخيط بين الطرف المعدني ونهاية الجوز كما هو محدد بالمعيار أو الرسم.
• يتم الحفاظ على الاستقامة والتركيز بحيث يدخل المسمار في فتحة عميقة بدون خيوط متقاطعة.
• مدخل خيط مشطوب لحماية الخيط الأول أثناء التثبيت.

خيارات المعالجة السطحية

يتم اختيار الطلاءات حسب البيئة التي يراها المفصل، وليس كأمر افتراضي. يغطي طلاء الزنك التطبيقات الصناعية والداخلية العامة، كما أن الجلفنة بالغمس الساخن تناسب التعرض الخارجي والهيكلي، ويوفر الفوسفات قاعدة لمزيد من المعالجة أو الاحتكاك المتحكم فيه في المفاصل المشدودة.

عندما يؤثر الطلاء على ملاءمة الخيط أو عزم الدوران، فإننا نتأكد من سمك الطلاء ومساحة الخيط الناتجة مع العميل قبل تشغيل الدفعة.

مراقبة الجودة والتفتيش

لدينا مصنع يدير إدارة الجودة الشاملة من خلال تسلسل الإنتاج، مع الفحص بعد كل عملية والفحص النهائي للمسامير النهائية وفقًا لمتطلبات العميل والمعايير المرجعية. تم تجهيز مختبرنا بمقياس الطيف، وCMM، وكاشف عيوب الأشعة السينية ومعدات اختبار أخرى، تغطي التركيب الكيميائي، والخواص الميكانيكية، والاختبارات غير المدمرة والأبعاد الهندسية.

• التحقق من التركيب الكيميائي للصلب الوارد.
• اختبار الخصائص الميكانيكية لدرجة القوة المحددة.
• فحص الأبعاد وقياس الخيط على الأجزاء النهائية.
• يتم فحص سمك الطلاء ومظهره حيث يتم تطبيق الطلاء.

ويتم إعداد سجلات وشهادات التفتيش وفقًا للنطاق المتفق عليه، ويمكن ترتيب التفتيش بواسطة طرف ثالث عندما يتطلب المشروع ذلك.

السحابات ذات الصلة من مجموعتنا

عادةً ما يتم توفير المسامير ذات النهاية المزدوجة مع الصواميل والغسالات التي تكمل المفصل. نقوم بتصنيع الأجهزة المطابقة في نفس المنشأة، مما يحافظ على ملاءمة الخيط وتناسق المواد عبر التجميع.

• المكسرات السداسية لنهاية الجوز المكشوفة للمسمار.
• قضبان الموضوع حيث يتم قطع طول ملولب مستمر حسب الحجم في الموقع.
• مسامير الأساس لترسيخ القواعد الهيكلية والمعدات.
• البراغي عبر تكوينات الرأس السداسي والشفة والنقل والمقبس.

ملاحظات التثبيت والصيانة

يتم دفع الطرف المعدني إلى الفتحة المسننة حتى يستقر، باستخدام مفك مسمار أو طريقة الجوز المزدوج المقفل على طرف الصمولة. تمنع الخيوط النظيفة والفتحة ذات الحجم الصحيح حدوث تهيج، خاصة مع الفولاذ المقاوم للصدأ.

أثناء الصيانة، تتم إزالة الجوز ورفع مكون التزاوج بشكل واضح بينما يبقى المسمار في مكانه. إذا كان لا بد من استبدال مسمار، يتم إرجاعه من الطرف المعدني ويتم تركيب مسمار جديد من نفس الدرجة والطول وفئة الخيط بحيث تظل قيم عزم الدوران للمفصل صالحة.

المعلومات التي نستخدمها لتكوين الحل الخاص بك

يحتاج عرض الأسعار العملي إلى البيانات المشتركة، وليس مجرد رقم الجزء. تتيح لنا المدخلات التالية التأكد من المواد والصف والخيوط والطلاء قبل أن نلتزم بالإنتاج.

• المعيار المرجعي أو الرسم، بما في ذلك مستوى المراجعة.
• القطر ودرجة الخيط وفئة الخيط لكلا الطرفين.
• الطول الكلي وطول الخيط مقسم بين الطرف المعدني ونهاية الجوز.
• درجة المواد والقوة، مع أي تأثير أو متطلبات درجة الحرارة.
• المعالجة السطحية وبيئة الخدمة.
• الكمية حسب الحجم ونمط الدفعة وجدول التسليم.
• نطاق التفتيش والتوثيق ومتطلبات التعبئة والتغليف أو وضع العلامات.

عندما تتوفر عينة فقط، نقوم بقياسها والتأكد من المادة وإعادة إنتاجها بنفس الجودة والدرجة - وهو نوع العمل الهندسي العكسي الذي يعتمد علينا عملاؤنا فيه. يعد التطوير المخصص بناءً على الرسومات أو العينات جزءًا من أعمال الإنتاج العادية لدينا.

التعبئة والتغليف والتوثيق والتسليم

يتم تعبئة المسامير لحماية الخيوط أثناء النقل، مع علب كرتون كبيرة الحجم أو صناديق تحمل علامات أو مجموعات جاهزة للبيع بالتجزئة اعتمادًا على قناة المبيعات. يتم الاتفاق على تكوينات كرتونة التصدير والمنصات النقالة في مرحلة الطلب، ويمكننا دمج المسامير والصواميل والغسالات في شحنة واحدة.

لدينا facility sits within a short drive of Shanghai and Ningbo ports, so sea freight is the standard route for bulk orders, with air freight available for urgent lines. Documentation is issued to the agreed scope for each shipment.

الأسئلة المتداولة

ما الأحجام والمعايير التي يمكنك إنتاجها؟

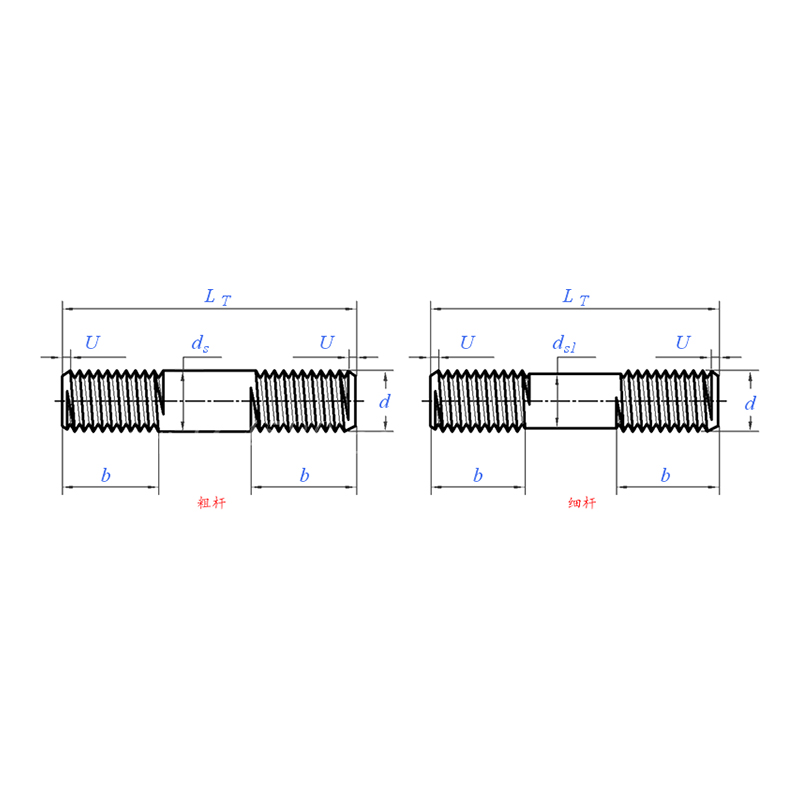

نحن ننتج مسامير مزدوجة الأطراف مترية وبوصة وفقًا لمعايير DIN 835 وDIN 938 وDIN 939 وASME B18.31.1M، ونقوم بالتصنيع وفقًا لرسومات العملاء حيث تحتاج الوصلة إلى طول غير قياسي أو تقسيم سن أو درجة غير قياسية.

ما هي المواد التي ينبغي استخدامها لمفاصل شفة ذات درجة حرارة عالية؟

عادةً ما يتم تحديد سبائك الفولاذ والفولاذ منخفض السبائك عند تطبيق درجة حرارة وضغط مرتفعين، مع مطابقة الدرجة لمواصفات الحافة والحشية. يتم اختيار الفولاذ المقاوم للصدأ حيث تهيمن مقاومة التآكل. نقوم بتأكيد الدرجة مقابل حالة الخدمة قبل الإنتاج.

هل يمكنك تزويد الصواميل والغسالات بالأزرار؟

نعم. نقوم بتصنيع الصواميل السداسية، والصواميل ذات الحواف، وصواميل القفل والغسالات في نفس المنشأة، لذلك يتم تزويد مجموعة المسامير والصواميل والغسالات بملاءمة ومواد متسقة للخيوط.

كيف يتم التحقق من جودة الخيط؟

يتم فحص الخيوط باستخدام أجهزة القياس وأدوات الأبعاد على الأجزاء النهائية، ويغطي مختبرنا التركيب الكيميائي والخواص الميكانيكية والاختبارات غير المدمرة. يتم إصدار سجلات التفتيش إلى النطاق المتفق عليه.

هل تدعم الطلاء والتعبئة المخصصة؟

يتوفر طلاء الزنك، والجلفنة بالغمس الساخن، والفوسفات، ويمكن ترتيب التغليف على هيئة علب كرتونية كبيرة الحجم، أو صناديق عليها علامات، أو مجموعات بيع بالتجزئة. يتم تأكيد سماكة الطلاء وشكل التعبئة والتغليف في مرحلة الطلب، وهو سبب آخر يدفع العملاء إلى العودة إلى هذا الأمر مصنع لتكرار الطلبات.
