ASME B18.6.3 (T33-I): برغي فيليبس ذو شفة سداسية لعام 2013

ASME B18.6.3 (T33-I):2013 يجمع برغي فيليبس ذو الحافة السداسية بين تجويف فيليبس وشكل سداسي خارجي، مما يمنح المثبت خيارات محرك مرنة. يمكن تشغيله بواسطة مفك براغي أو بواسطة مقبس عندما تكون هناك حاجة إلى عزم دوران أعلى.

يوفر الرأس ذو الحواف سطح محمل أكبر للصفائح الرقيقة والأجزاء البلاستيكية والأقواس الخفيفة وألواح المعدات. يدعم تجويف فيليبس التموضع السريع في المناطق المحصورة، بينما يساعد الشكل السداسي أثناء الخدمة اللاحقة أو إزالة عزم الدوران العالي.

يعد هذا المسمار مناسبًا للإلكترونيات، وأغلفة الأجهزة، والتجمعات الصناعية الخفيفة، والهياكل الصديقة للخدمة. يمكن اختيار التشطيبات من حيث المظهر أو الحماية من التآكل أو الموصلية، ويجب التحكم في عزم الشد لتجنب إتلاف التجويف أو المادة الأساسية.

اتصل بنا
السابق:JIS B 1189 (النوع 1): شفة رأس سداسية من النوع 1 لعام 2014 مع مسمار غسالة التالي:لا منتج لاحق

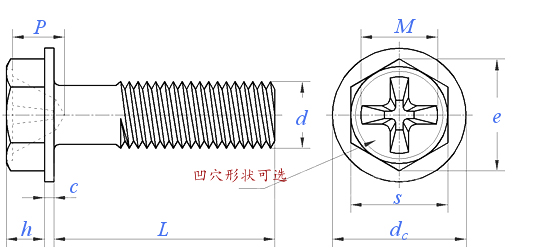

وحدة الأبعاد: بوصة

حجم الخيط  4# 5# 6# 8# 10# 12# 1/4 16/5 3/8
د
د 0.112 0.125 0.138 0.164 0.19 0.216 0.25 0.3125 0.375
PP 40 40 32 32 24 24 20 18 16
م القيمة المرجعية  0.097 0.105 0.148 0.168 0.178 0.247 0.277 0.358 0.386
رقم الفتحة 1 1 2 2 2 3 3 4 4
ص الأعلى. 0.067 0.076 0.089 0.115 0.127 0.152 0.186 0.234 0.267
دقيقة. 0.049 0.058 0.064 0.09 0.102 0.127 0.161 0.219 0.243
س الأعلى. 0.188 0.188 0.25 0.25 0.312 0.312 0.375 0.5 0.562
دقيقة. 0.181 0.181 0.244 0.244 0.305 0.305 0.367 0.489 0.551
هـ دقيقة. 0.202 0.202 0.272 0.272 0.34 0.34 0.409 0.545 0.614
ح الأعلى. 0.06 0.07 0.093 0.11 0.12 0.155 0.19 0.23 0.295
دقيقة. 0.049 0.058 0.08 0.096 0.105 0.139 0.172 0.208 0.27
تيار مستمر الأعلى. 0.243 0.26 0.328 0.348 0.414 0.432 0.52 0.676 0.78
دقيقة. 0.225 0.24 0.302 0.322 0.384 0.398 0.48 0.624 0.72
ج الأعلى. 0.019 0.025 0.025 0.031 0.031 0.039 0.05 0.055 0.063
دقيقة. 0.011 0.015 0.015 0.019 0.019 0.022 0.03 0.035 0.037

① يُسمح لجميع حواف وزوايا الأسطح السداسية بأن تكون مستديرة قليلاً.

② يجب ألا يزيد نصف قطر الشريحة R عند تقاطع السطح السداسي والسطح العلوي للشفة عن 0.15 مرة القطر الاسمي للمسمار.

③ إذا تم تحديد القطر الاسمي بالأرقام العشرية، فيجب حذف الصفر قبل الرقم العشري والرقم الرابع بعد النقطة العشرية.

④ يتكون عمق قياس إدخال التجويف المتقاطع من جزأين: عمق التجويف وعمق التجويف المتقاطع. نظرًا لأن تغيير عمق التجويف موجود بشكل موضوعي، فمن الممكن تحديد عمق قياس إدخال التجويف المتقاطع من خلال التفاوض بين الشركة المصنعة والمستخدم.
