ASME B18.2.5M:2013 الفئة 12.9 مسمار رأس ذو شفة ذات 12 نقطة
يستخدم مسمار الحافة ذو 12 نقطة من الفئة 12.9 ASME B18.2.5M:2013 رأسًا ذو 12 نقطة مع سطح محمل شفة للمفاصل المترية التي تتطلب قوة عالية ووصولًا مدمجًا وإحكامًا فعالاً.
يسمح الرأس المكون من 12 نقطة بتشغيل الأداة بزيادات دوران أصغر، مما يساعد في الأماكن الضيقة. تعمل الحافة على زيادة مساحة المحمل، بينما يركز اتجاه تطبيق الفئة 12.9 على التثبيت عالي الحمل وعالي القوة. تشمل الاستخدامات النموذجية المحركات وآلات البناء والمعدات عالية الأداء.
يجب التحقق بعناية من فئة القوة وحجم الربط وقطر الحافة والتشطيب. بالنسبة للمفاصل عالية القوة، يجب اتباع إجراءات عزم الدوران أو الشد المحددة لتجنب التحميل الزائد أو التجميع غير المتسق.

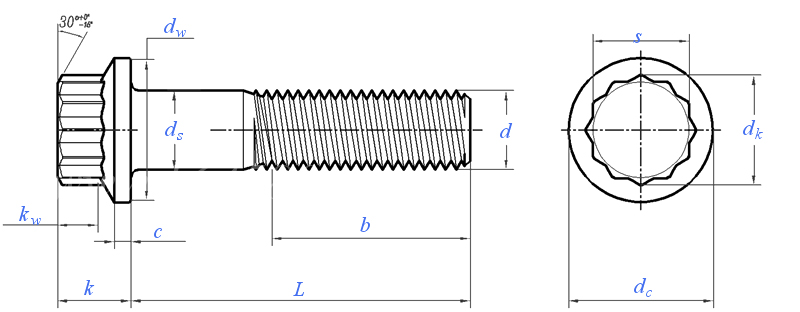

وحدة الأبعاد: مم
| حجم الخيط | م5 | م6 | م8 | م10 | م12 | م14 | م16 | م20 | م24 | م30 | م36 | |
| د | ||||||||||||
| ص | يقذف | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 3 | 3.5 | 4 |
| دي إس | الأعلى. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 |
| دقيقة. | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | 23.67 | 29.67 | 35.61 | |
| س | 公称 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 |
| الأعلى. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 | |
| دقيقة. | 4.79 | 5.79 | 7.78 | 9.78 | 11.79 | 13.79 | 15.81 | 19.82 | 23.75 | 29.72 | 35.7 | |
| دي كيه | دقيقة. | 5.6 | 6.7 | 9 | 11.2 | 13.5 | 15.8 | 18 | 22.5 | 27 | 33.8 | 40.5 |
| تيار مستمر | الأعلى. | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 21.33 | 24.33 | 30.33 | 36.39 | 45.39 | 54.46 |
| دقيقة. | 8.27 | 9.77 | 12.72 | 15.69 | 17.67 | 20.67 | 23.62 | 29.55 | 35.52 | 44.52 | 52.75 | |
| ج | الأعلى. | 2.25 | 2.7 | 3.6 | 4.5 | 5.4 | 6.3 | 7.2 | 9 | 10.8 | 13.5 | 16.2 |
| دقيقة. | 2 | 2.45 | 3.35 | 4.13 | 5.03 | 5.93 | 6.83 | 8.5 | 10.3 | 13 | 15.6 | |
| ك | الأعلى. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 |
| دقيقة. | 4.88 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | 23.67 | 29.67 | 35.57 | |
| ب | ل≤125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | 54 | 66 | - |
| 125＜ل≤200 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 52 | 60 | 72 | 84 | |
| ل＞200 | 35 | 37 | 41 | 45 | 49 | 53 | 57 | 65 | 73 | 85 | 97 | |
| دي دبليو | دقيقة. | 8.03 | 9.38 | 12.33 | 15.33 | 17.23 | 20.17 | 23.17 | 28.87 | 34.81 | 43.61 | 52.54 |
| كيلو واط | دقيقة. | 2.63 | 3.12 | 4.18 | 5.28 | 6.33 | 7.43 | 8.53 | 10.67 | 12.87 | 16.17 | 19.37 |
| طول الخيط ب | - | - | - | - | - | - | - | - | - | - | - | |
① خواص المواد والميكانيكا
ⓐ ما لم يتم تحديد خلاف ذلك، يجب أن تتوافق البراغي الفولاذية مع متطلبات ISO 898-1، فئة الأداء 12.9.
ⓑ ما لم يُنص على خلاف ذلك، يجب أن تتوافق البراغي الفولاذية المقاومة للتآكل مع مستويات الأداء المحددة في ISO 3506-1.
ج- ما لم يتم تحديد خلاف ذلك، يجب أن تتوافق البراغي المعدنية غير الحديدية مع متطلبات ASTM F468M أو السبائك ذات الأداء المحدد.
