بيت / منتجات / مسامير / مسامير الرأس الغاطسة / ASME/ANSI B18.5 (T7): مسمار مشقوق برأس غاطس من سلسلة 2012 بوصة

ASME/ANSI B18.5 (T7): مسمار مشقوق برأس غاطس من سلسلة 2012 بوصة

ASME/ANSI B18.5 (T7):2012 يتم استخدام مسمار مشقوق برأس غاطس من سلسلة البوصة في مجموعات سلسلة البوصة حيث تكون هناك حاجة إلى سطح مكشوف منخفض وقد يحتاج الرأس إلى تحديد موضع مساعد أو تعديل الضوء. تسمح الفتحة باستخدام أداة ذات شفرة مسطحة.

يستقر الرأس الغاطس في تجويف مدبب لإنشاء سطح مستو نسبيًا، مما يجعله مناسبًا للألواح الخشبية والألواح الزخرفية وأغطية المعدات والهياكل على طراز الأثاث والمفاصل الميكانيكية الخفيفة. يمكن أن تساعد الفتحة أيضًا في تحديد اتجاه الرأس أثناء الصيانة.

ينبغي التحكم في زاوية الغاطس وحجم الفتحة وسلسلة الخيوط وجودة السطح. بالنسبة للتطبيقات ذات عزم الدوران العالي، لا ينبغي أن يعتمد الشد على الفتحة فقط؛ يمكن استخدام جانب الصامولة لإدارة عملية التثبيت الرئيسية.

اتصل بنا
السابق:ASME/ANSI B18.9:2007 مسمار رأس غاطس مربع التالي:EN 14399-10 (CS Bolt):2018 مسمار رأس غاطس للتحكم في شد نظام HRC عالي القوة للتحميل المسبق

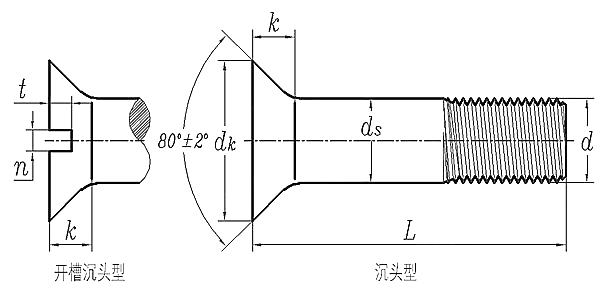

وحدة الأبعاد: مم

حجم الخيط د  1/4 16/5 3/8 16/7 1/2 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
دي إس الأعلى. 0.26 0.324 0.388 0.452 0.515 0.642 0.768 0.895 1.022 1.149 1.277 1.404 1.531
دقيقة. 0.237 0.298 0.36 0.421 0.483 0.605 0.729 0.852 0.976 1.098 1.223 1.345 1.47
دي كيه الأعلى. 0.493 0.618 0.74 0.803 0.935 1.169 1.402 1.637 1.869 2.104 2.337 2.571 2.804
دقيقة. 0.477 0.598 0.715 0.778 0.905 1.132 1.357 1.584 1.81 2.037 2.262 2.489 2.715
ك الأعلى. 0.15 0.189 0.225 0.226 0.269 0.336 0.403 0.47 0.537 0.604 0.671 0.738 0.805
دقيقة. 0.131 0.164 0.196 0.196 0.233 0.292 0.349 0.408 0.466 0.525 0.582 0.641 0.698
ن الأعلى. 0.075 0.084 0.094 0.094 0.106 0.133 0.149 0.167 0.188 0.196 0.211 0.226 0.258
دقيقة. 0.064 0.072 0.081 0.081 0.091 0.116 0.131 0.147 0.166 0.178 0.193 0.208 0.24
تي الأعلى. 0.068 0.086 0.103 0.103 0.103 0.137 0.171 0.206 0.24 0.257 0.291 0.326 0.36
دقيقة. 0.045 0.057 0.068 0.068 0.068 0.091 0.115 0.138 0.162 0.173 0.197 0.22 0.244

①، الحد الأدنى لطول الخيط:

يجب أن يكون الحد الأدنى لطول الخيوط مساويًا لضعف قطر البرغي الأساسي بالإضافة إلى 0.25 بوصة لأطوال البرغي الاسمية التي تبلغ 6 بوصات أو أقل، وضعف قطر البرغي الأساسي بالإضافة إلى 0.50 بوصة للأطوال الاسمية الأطول.

يجب أن تكون البراغي التي يكون طولها الاسمي قصيرًا جدًا بحيث لا يستوعب الحد الأدنى لطول الخيط ملولبة بالكامل. يجب ألا يتجاوز الطول من الرأس أو الرقبة إلى الخيط الكامل الأول (الكامل) 2-1/2 خيط (أحجام 1 بوصة أو أقل) و3-1/2 خيط (أحجام أكبر من 1 بوصة).
