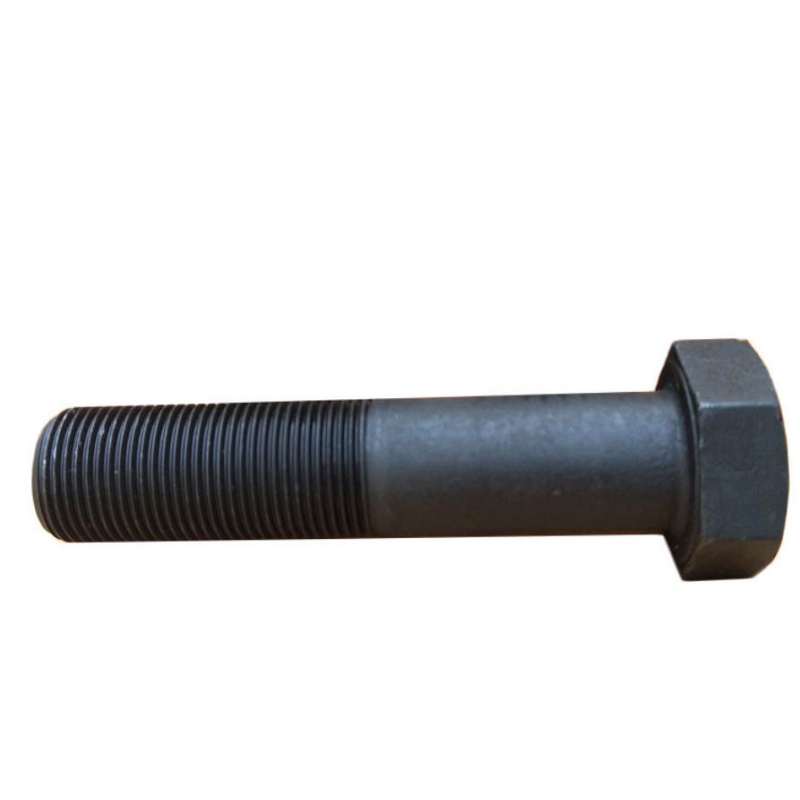

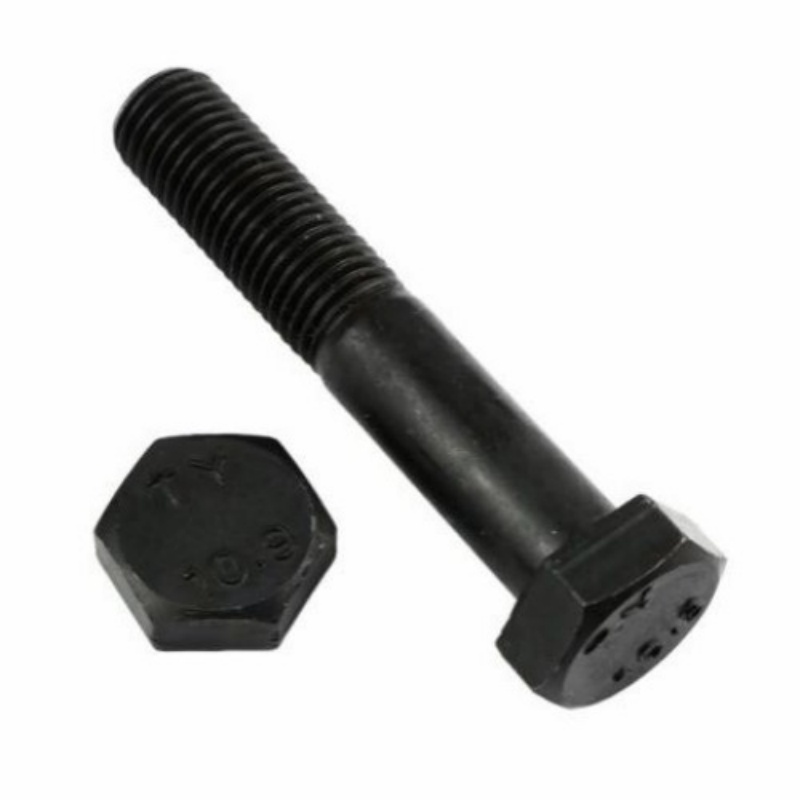

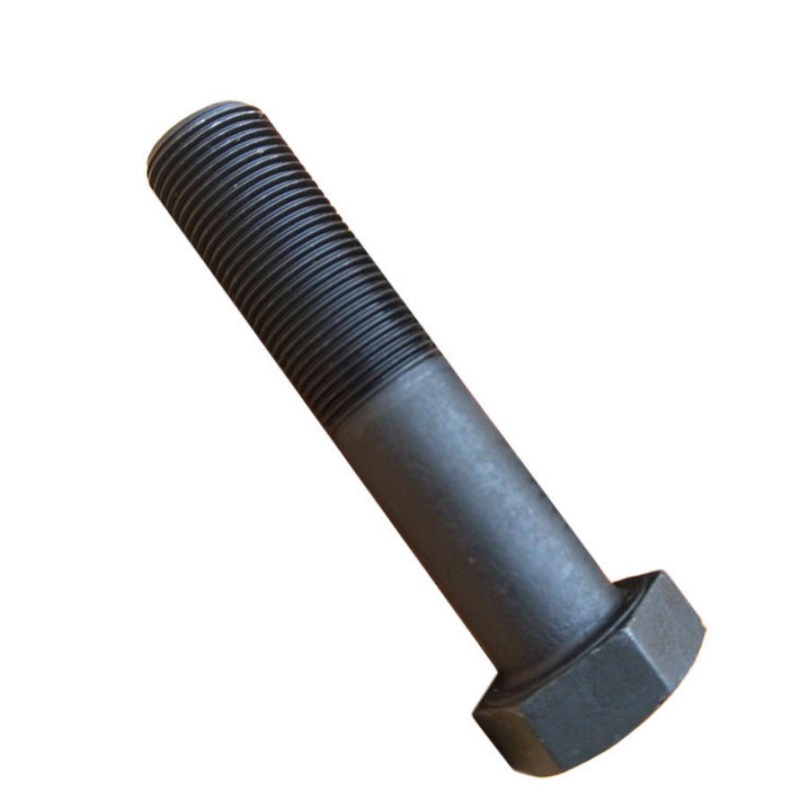

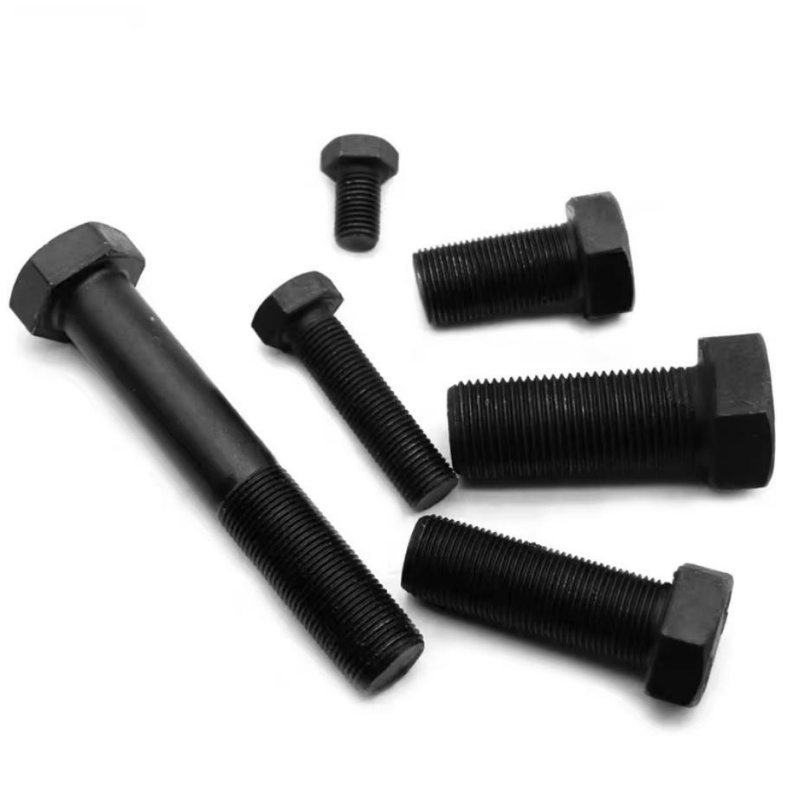

مسمار سداسي الرأس ذو خيط دقيق DIN 960:1990

يستخدم مسمار الرأس السداسي ذو الخيط الدقيق DIN 960:1990 شكل خيط دقيق للمفاصل التي تتطلب تحكمًا أكثر دقة في التحميل المسبق ودقة تعشيق أعلى ومقاومة محسنة للارتخاء. تدعم الخيوط الأكثر تفاعلاً ضمن طول محدود تعديلًا أدق.

يمكن تركيب الرأس السداسي باستخدام أدوات قياسية ويُستخدم في مكونات السيارات وآليات النقل والمعدات الهيدروليكية وأقواس الضبط والوصلات الميكانيكية المعرضة للاهتزاز. تعتبر الخيوط الدقيقة مفيدة أيضًا عندما يكون سمك الجدار أو عمق الخيط محدودًا.

يمكن اختيار فئة القوة والمادة والتشطيب وفقًا لمستوى الحمل والظروف البيئية. بالنسبة للمعدات ذات الاهتزاز عالي التردد أو المعدات طويلة الأمد، يمكن دمجها مع صواميل القفل، أو الغسالات الزنبركية، أو حلول قفل الخيوط.

اتصل بنا
السابق:DIN 609:2016 مسمار ذو خيط طويل بفتحة تثبيت رأس سداسي التالي:JIS B 1180 (AT2.1):2004 مسمار رأس سداسي صغير

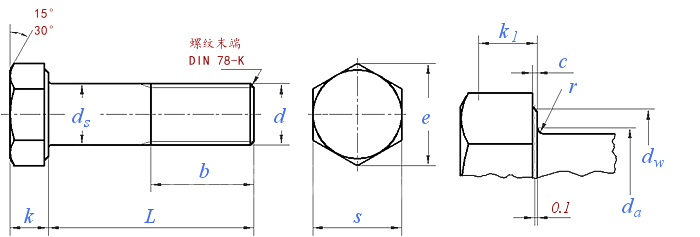

وحدة الأبعاد: مم

حجم الخيط م8 م10 م12 (م14) م16 (م18) م20 (م22) م24 (م27) م30 (م33) م36 (م39)
د
ص يقذف أسنان دقيقة 1 1 1 1.5 1.5 1.5 2 1.5 2 2 2 2 2 3 3
أسنان دقيقة 2 - 1.25 1.25 - - 1.5 2 1.5 1.5 - - - - -
ب ل≤125 22 26 30 34 38 42 46 50 54 60 66 72 78 84
125＜ل≤200 28 32 36 40 44 48 52 56 60 66 72 78 84 90
ل＞200 41 45 49 53 57 61 65 69 73 79 85 91 97 103
ج دقيقة. 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
الأعلى. 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
دا الأعلى. 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
دي إس الأعلى. 8 10 12 14 16 18 20 22 24 27 30 33 36 39
الفئة أ دقيقة. 7.78 9.78 11.73 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
الفئة ب دقيقة. 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
دي دبليو الفئة أ دقيقة. 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6 - - - - -
الفئة ب دقيقة. 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
هـ الفئة أ دقيقة. 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
الفئة ب دقيقة. 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
ك الاسمي  5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
الفئة أ دقيقة. 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
الأعلى. 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
الفئة ب دقيقة. 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
الأعلى. 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
ك1 دقيقة. 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
ر دقيقة. 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
س الأعلى.=اسمي  13 17 19 22 24 27 30 32 36 41 46 50 55 60
الفئة أ دقيقة. 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
الفئة ب دقيقة. 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
ألف قطعة من الفولاذ تزن ≈كجم  - - - - - - - - - - - - - -
طول الخيط ب  - - - - - - - - - - - - - -

حجم الخيط م42 (م45) م48 (م52) م56 (م60) م64 (م68) م72 (م76) م80 م90 م100
د
ص يقذف أسنان دقيقة 1 3 3 3 3 4 4 4 4 4 4 4 4 4
أسنان دقيقة 2 - - - - - - - - - - - - -
ب ل≤125 90 96 102 - - - - - - - - - -
125＜ل≤200 96 102 108 116 124 132 140 148 158 164 172 192 -
ل＞200 109 115 121 129 137 145 153 161 169 177 185 205 225
ج دقيقة. 0.3 0.3 0.3 0.3 - - - - - - - - -
الأعلى. 1 1 1 1 1 1 1 1 1 1 2 2 2
دا الأعلى. 45.6 48.6 52.6 56.6 63 67 71 75 79 83 87 97 108
دي إس الأعلى. 42 45 48 52 56 60 64 68 72 76 80 90 100
الفئة أ دقيقة. - - - - - - - - - - - - -
الفئة ب دقيقة. 41.38 44.38 47.38 51.26 55.26 59.26 63.26 67.26 71.26 75.26 79.26 89.13 99.13
دي دبليو الفئة أ دقيقة. - - - - - - - - - - - - -
الفئة ب دقيقة. 59.9 64.7 69.4 74.2 78.7 83.4 88.2 92.9 97.7 102.4 107.2 121.1 135.4
هـ الفئة أ دقيقة. - - - - - - - - - - - - -
الفئة ب دقيقة. 71.3 76.95 82.6 88.25 93.56 99.21 104.86 110.51 116.16 121.81 127.46 144.08 161.03
ك الاسمي  26 28 30 33 35 38 40 43 45 48 50 57 63
الفئة أ دقيقة. - - - - - - - - - - - - -
الأعلى. - - - - - - - - - - - - -
الفئة ب دقيقة. 25.58 27.58 29.58 32.5 34.5 37.5 39.5 42.5 44.5 47.5 49.5 56.4 62.4
الأعلى. 26.42 28.42 30.42 33.5 35.5 38.5 40.5 43.5 45.5 48.5 50.5 57.6 63.6
ك1 دقيقة. 17.9 19.3 20.9 22.8 24.2 26.2 27.6 29.8 31.2 33.2 34.6 39.5 43.7
ر دقيقة. 1.2 1.2 1.6 1.6 2 2 2 2 2 2 2 2.5 2.5
س الأعلى.=اسمي  65 70 75 80 85 90 95 100 105 110 115 130 145
الفئة أ دقيقة. - - - - - - - - - - - - -
الفئة ب دقيقة. 63.1 68.1 73.1 78.1 82.8 87.8 92.8 97.8 102.8 107.8 112.8 127.5 142.5
ألف قطعة من الفولاذ تزن ≈كجم  - - - - - - - - - - - - -
طول الخيط ب  - - - - - - - - - - - - -
