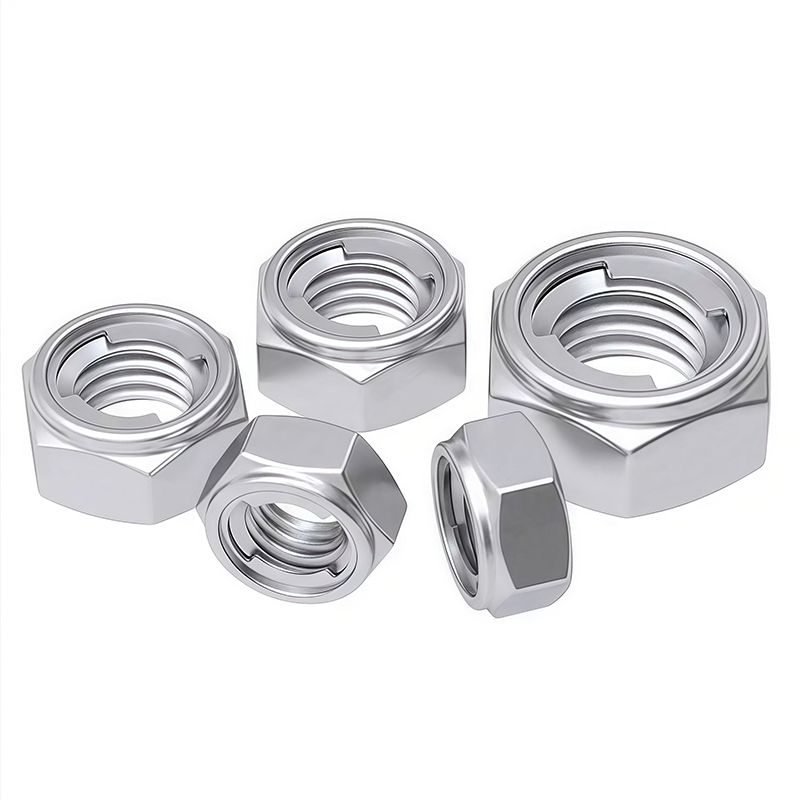

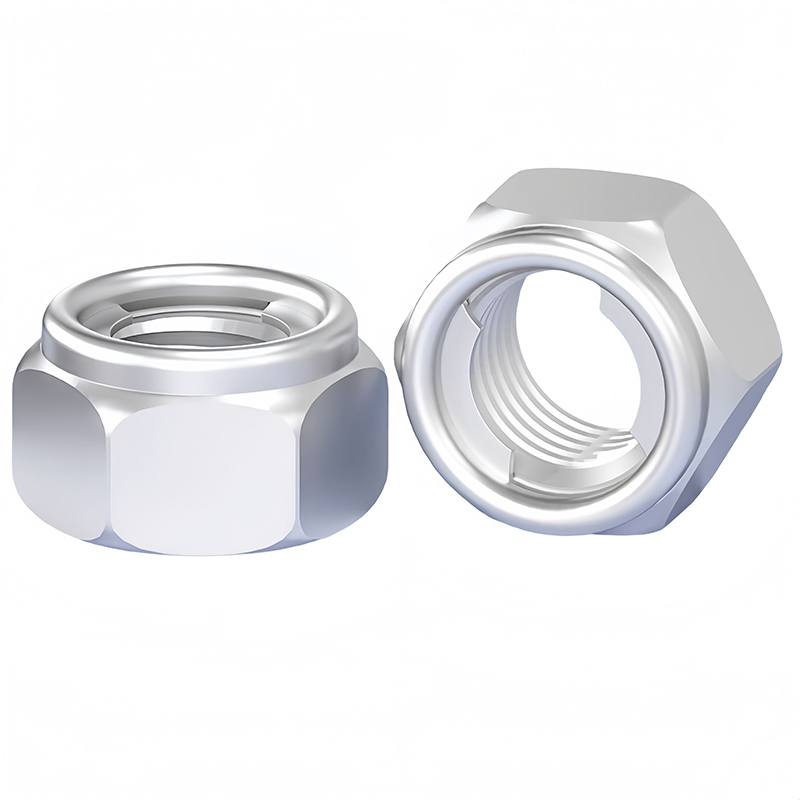

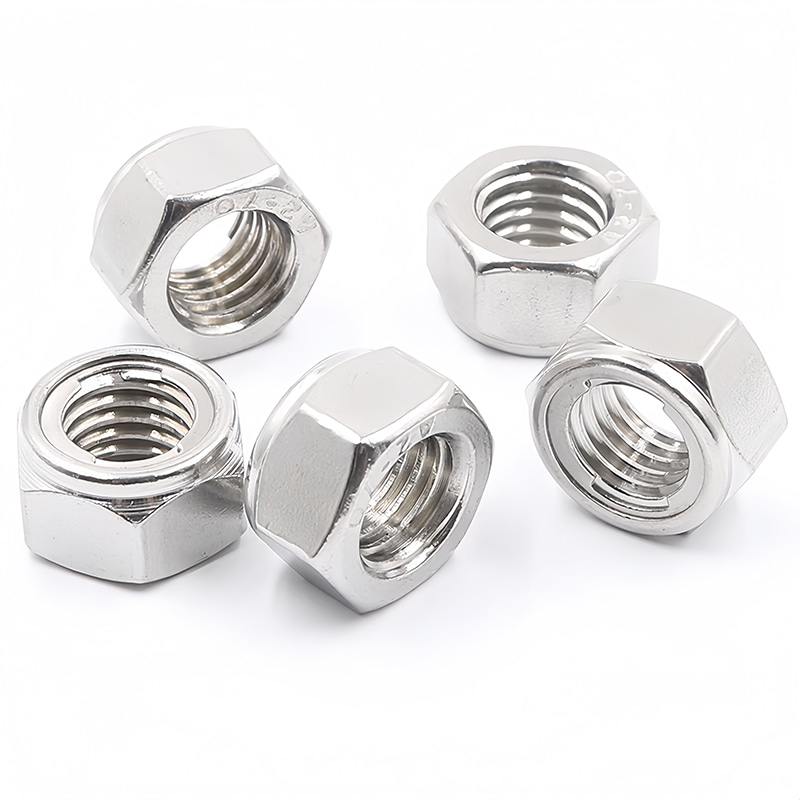

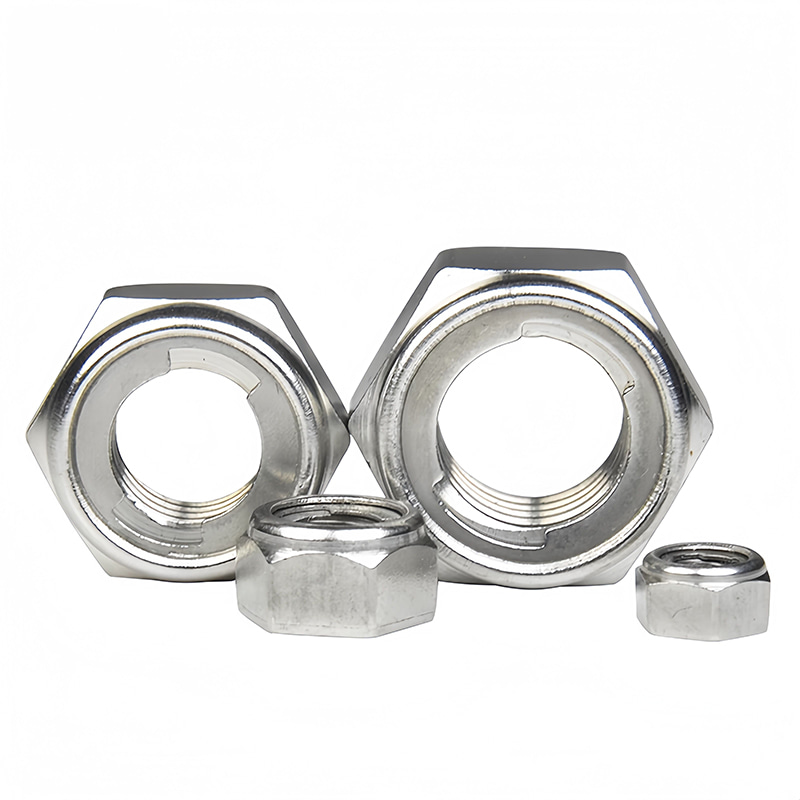

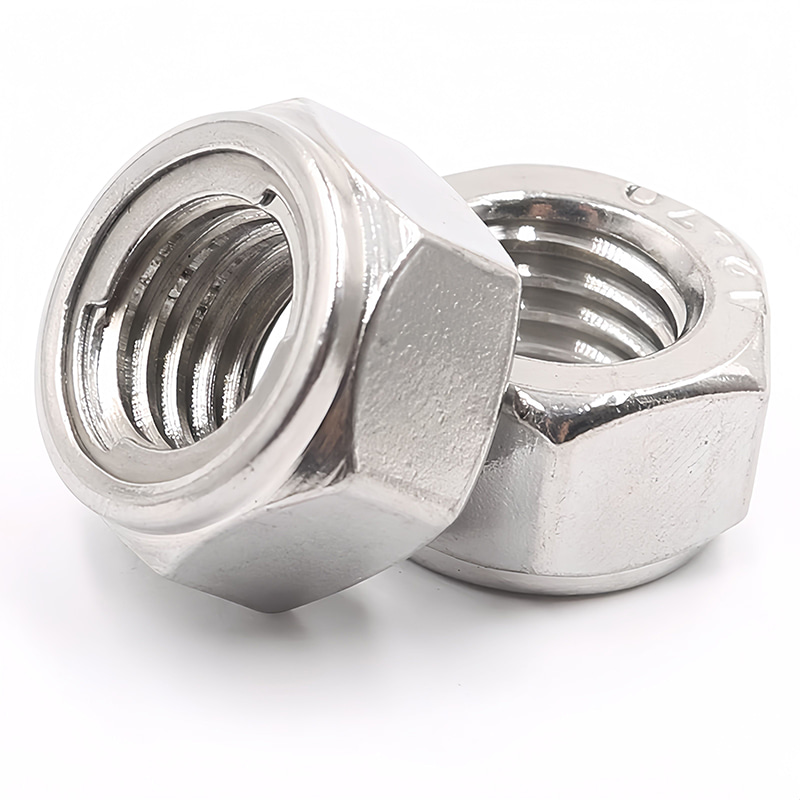

DIN 980 (V):1987 النوع الخامس صامولة قفل معدنية بالكامل

يوفر صامولة القفل المعدنية بالكامل من النوع V DIN 980 (V):1987 مقاومة موثوقة للفك من خلال شكل قفل خاص. إنه مناسب للوصلات التي لا تكون فيها حشوات النايلون مناسبة أو حيث قد تؤثر درجة الحرارة والتعرض للزيت على الأداء. يساعد الهيكل من النوع V على إنشاء مقاومة تثبيت مستدامة في اتصال الخيط.

يمكن تطبيق هذا المنتج في ناقل الحركة الميكانيكي، وأجزاء المركبات، والمعدات الصناعية، وملحقات المضخات والصمامات، وتجميعات الصيانة. يوفر الشكل المعدني بالكامل متانة جيدة في التجميع المتكرر والبيئات القاسية، مما يجعله مناسبًا للمفاصل ذات الأهمية الحيوية للسلامة.

يمكن اختيار المواد والمعالجات السطحية وفقًا لظروف الحمل والتآكل للحفاظ على أداء القفل وعمر الخدمة بعد التثبيت.

اتصل بنا
السابق:DIN 6927:1983 صامولة شفة سداسية معدنية بالكامل التالي:ASME B18.16.6:2017 صامولة القفل

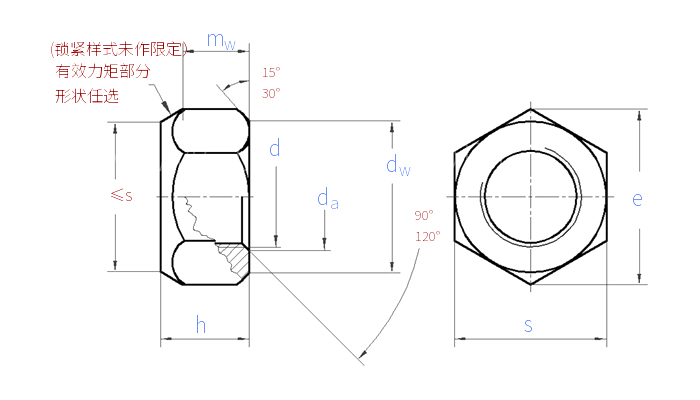

وحدة الأبعاد: mm

حجم الخيط  M3 M4 M5 M6 M7 M8 M10 M12 M14 M16
d
P الخطوة أسنان خشنة 0.5 0.7 0.8 1 1 1.25 1.5 1.75 2 2
أسنان دقيقة 1 / / / / / 1 1 1.5 1.5 1.5
أسنان دقيقة 2 / / / / / / 1.25 1.25 / /
da Min. 3 4 5 6 7 8 10 12 14 16
Max. 3.45 4.6 5.75 6.75 7.75 8.75 10.8 13 15.1 17.3
dw Min. 4.6 5.9 6.9 8.9 9.6 11.6 15.6 17.4 20.5 22.5
e Min. 6.01 7.66 8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75
h Max.=اسمي 3.7 4.2 5.1 6 7 8 10 12 14 16
Min. 3.4 3.9 4.8 5.7 6.5 7.5 9 11 12 14
mw Min. 1.65 2.2 2.75 3.3 3.85 4.4 5.5 6.6 7.7 8.8
s Max.=اسمي 5.5 7 8 10 11 13 17 19 22 24
Min. 5.32 6.78 7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67



حجم الخيط  M18 M20 M22 M24 M27 M30 M33 M36 M39
d
P الخطوة أسنان خشنة 2.5 2.5 2.5 3 3 3.5 3.5 4 4
أسنان دقيقة 1 2 2 2 2 2 2 2 3 3
أسنان دقيقة 2 1.5 1.5 1.5 / / / / / /
da Min. 18 20 22 24 27 30 33 36 39
Max. 19.5 21.6 23.7 25.9 29.1 32.4 35.6 38.9 42.1
dw Min. 24.9 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e Min. 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
h Max.=اسمي 18 20 22 24 27 30 33 36 39
Min. 16 18 20 22 25 28 31 34 37
mw Min. 9.9 11 12.2 13.2 14.8 16.5 18.2 19.8 21.5
s Max.=اسمي 27 30 32 36 41 46 50 55 60
Min. 26.16 29.16 31 35 40 45 49 53.8 58.8

①  نوع V هو مكسرات قفل قطعة واحدة بدون إدراجات.

النوع M هو مكسرات قفل من قطعتين مع إدراج.

②  المواد:

الصلب ، درجة القوة (درجة القوة): 5 ، 8 ، 10 ، 12 (≤M16). القياسية ISO 898-2 مناسبة لنوع V (المكسرات الخيوط الخشنة) ، DIN 267-4 مناسبة لأنواع M و V (المكسرات الخيوط الدقيقة)
