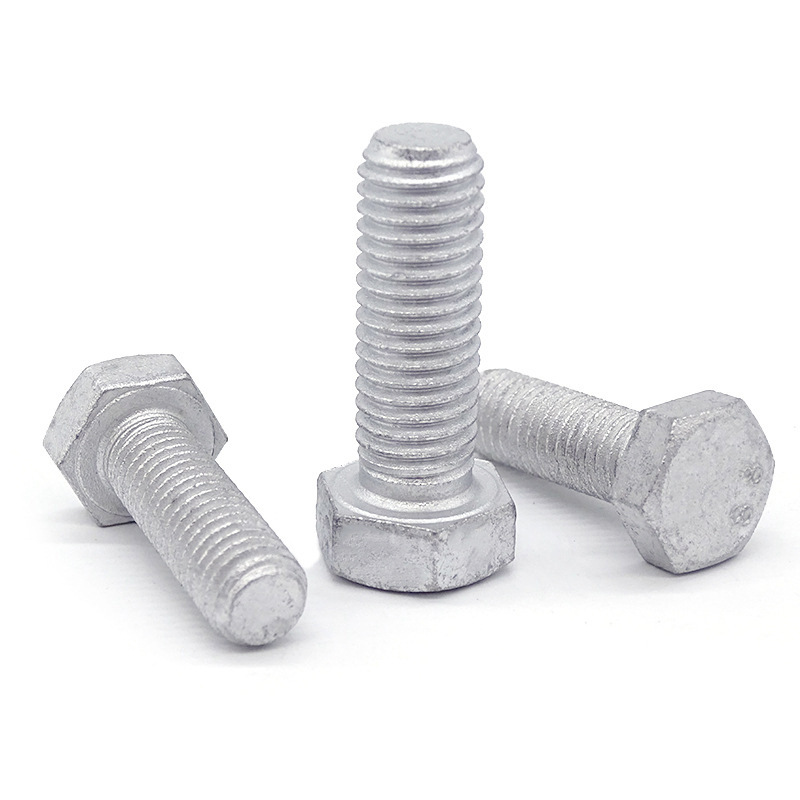

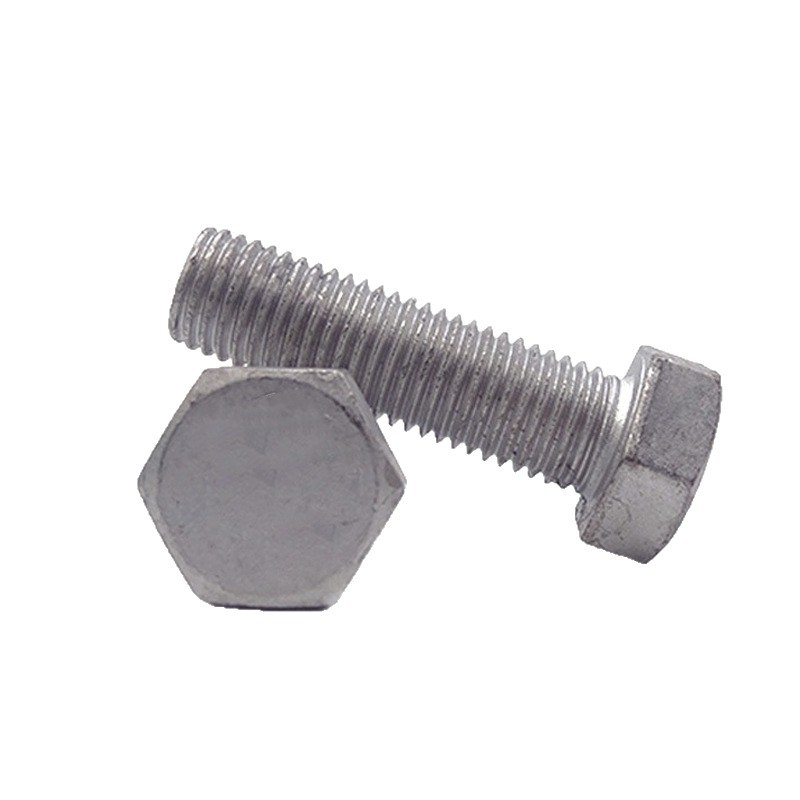

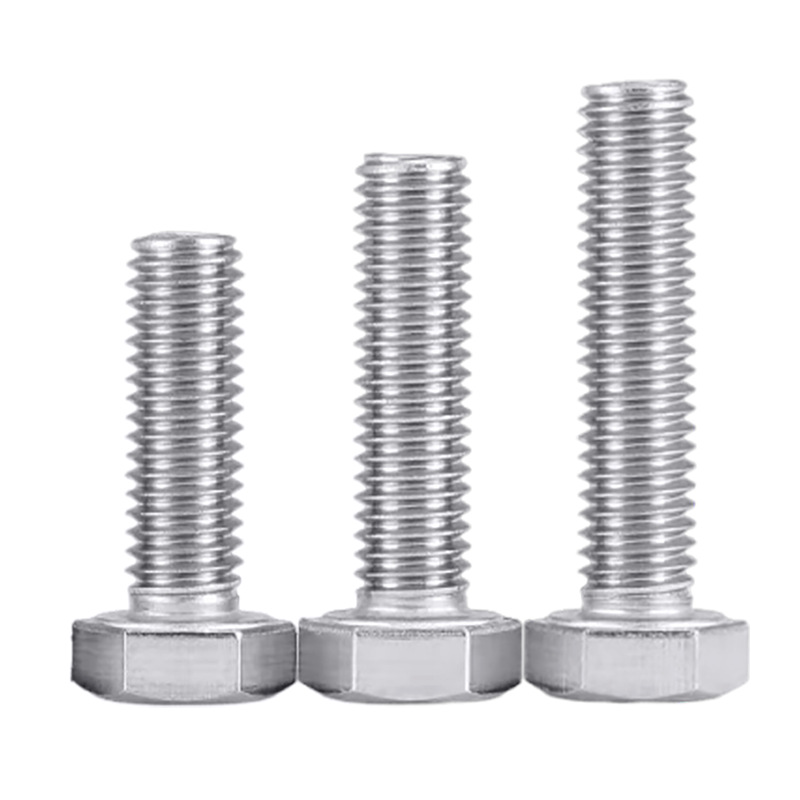

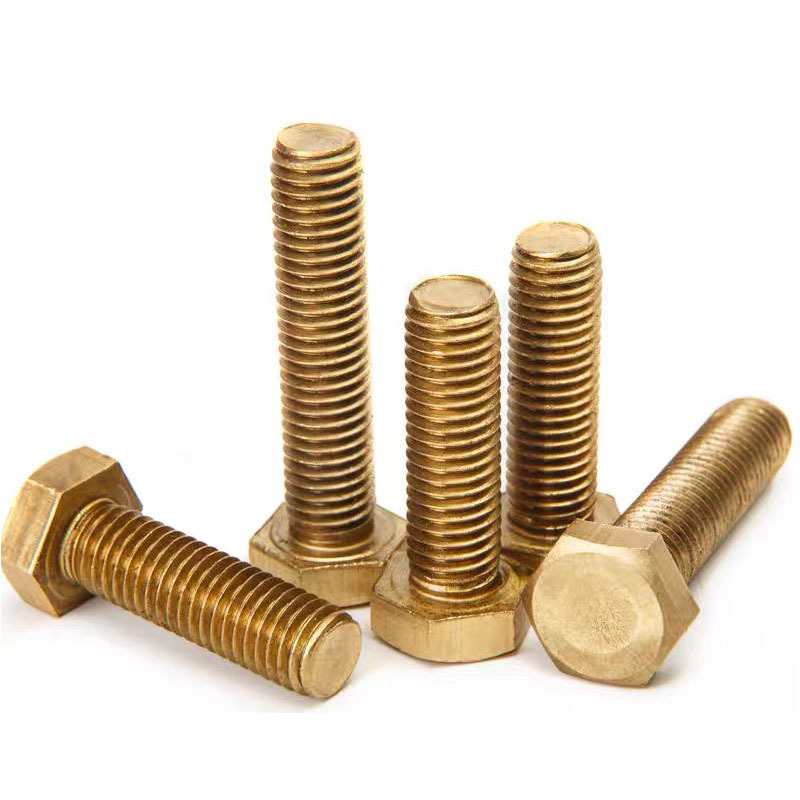

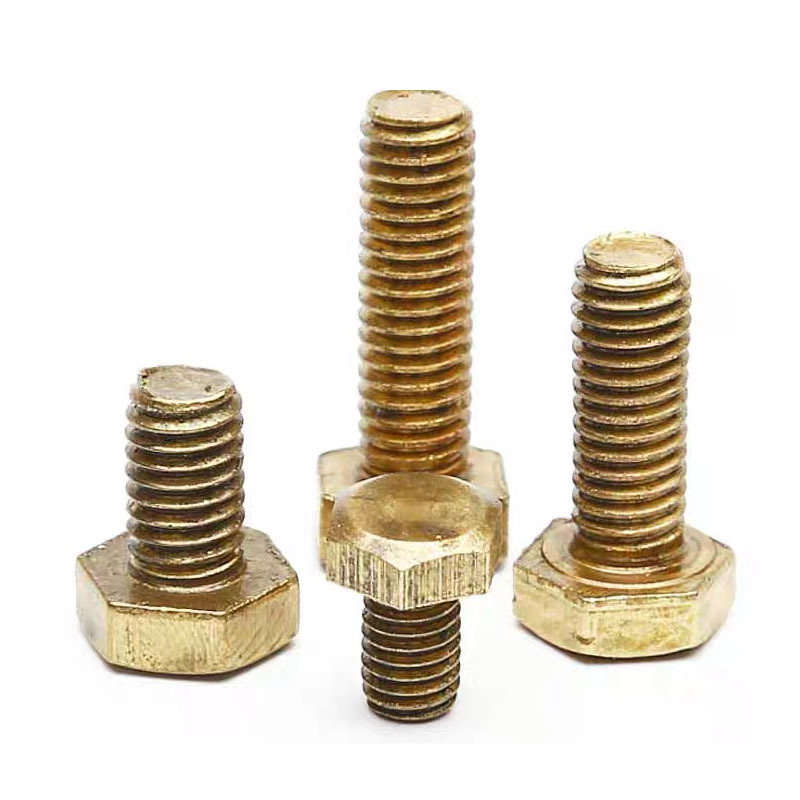

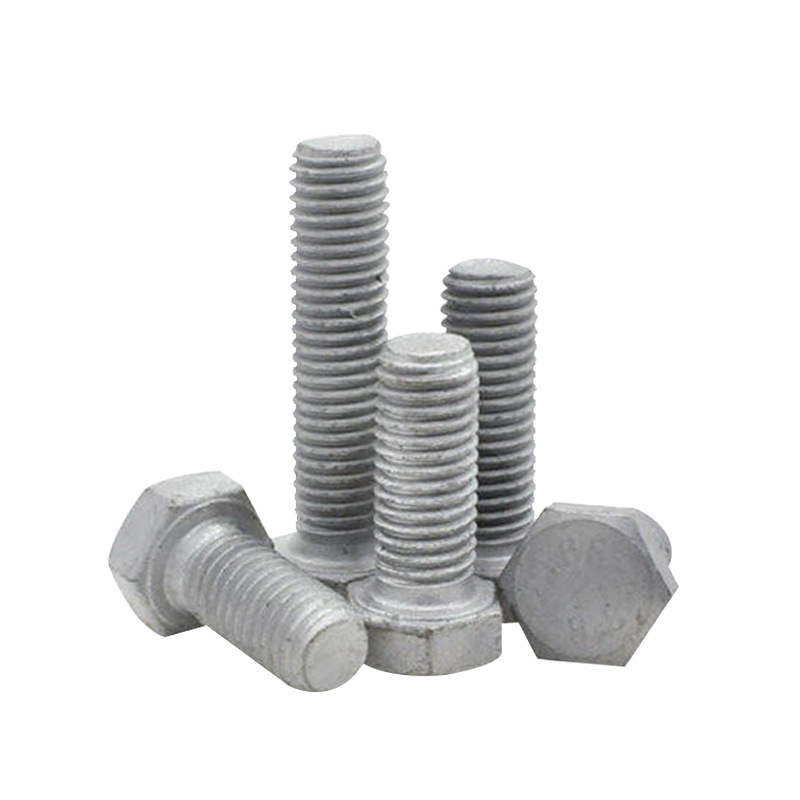

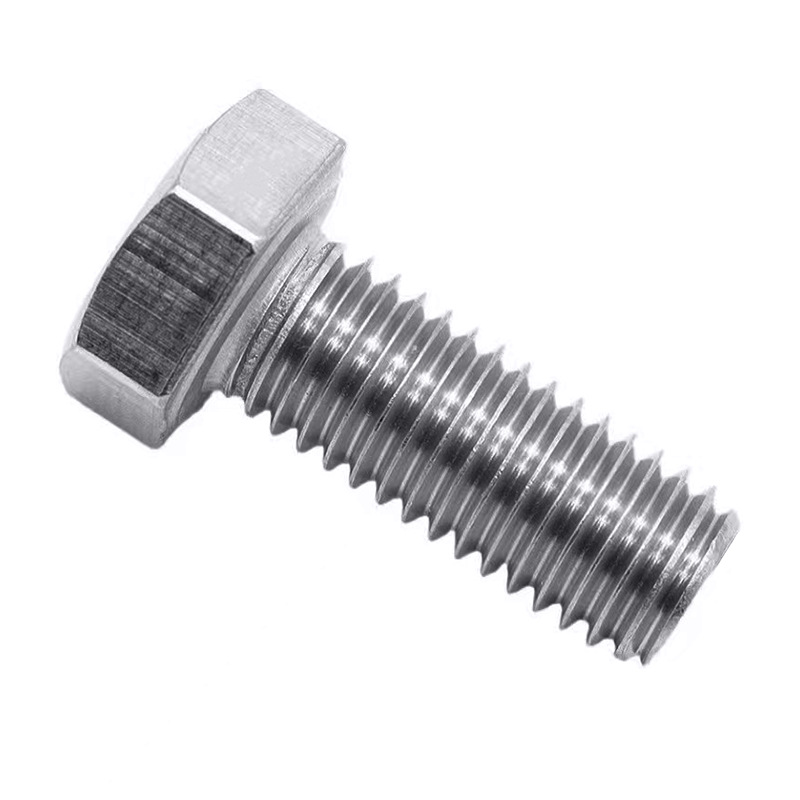

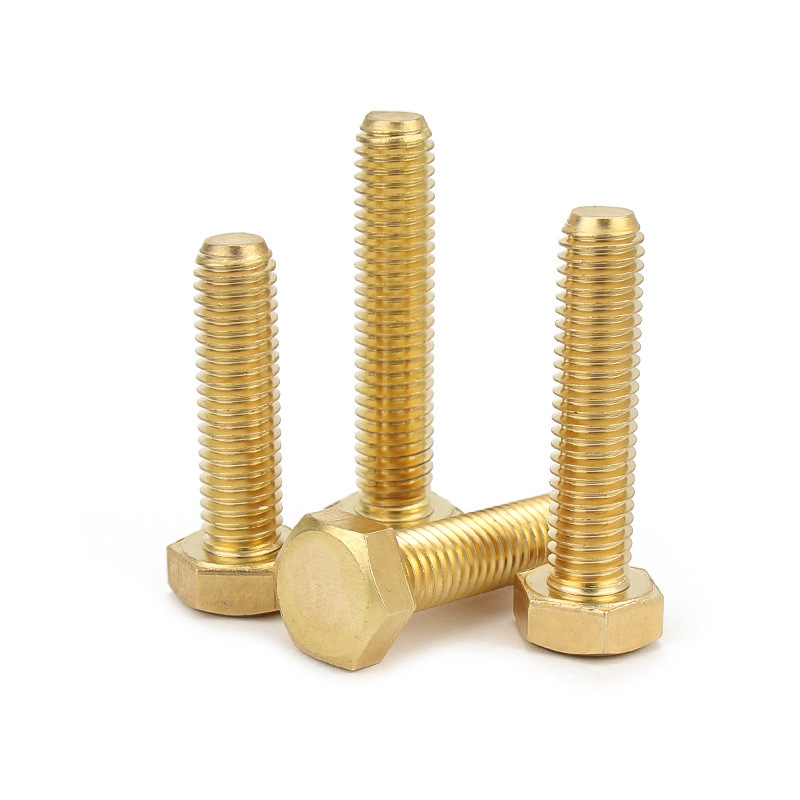

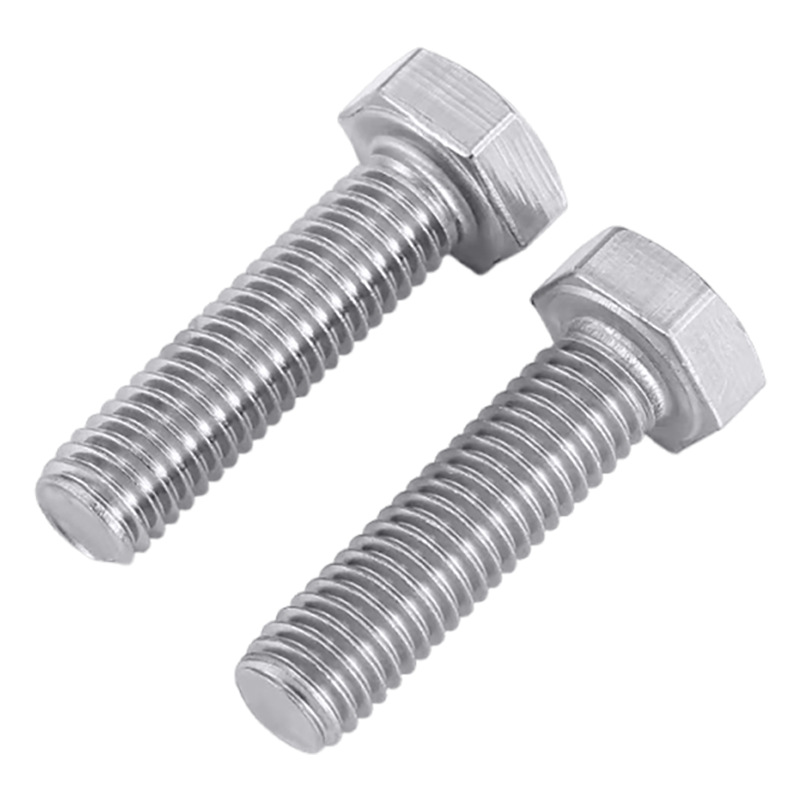

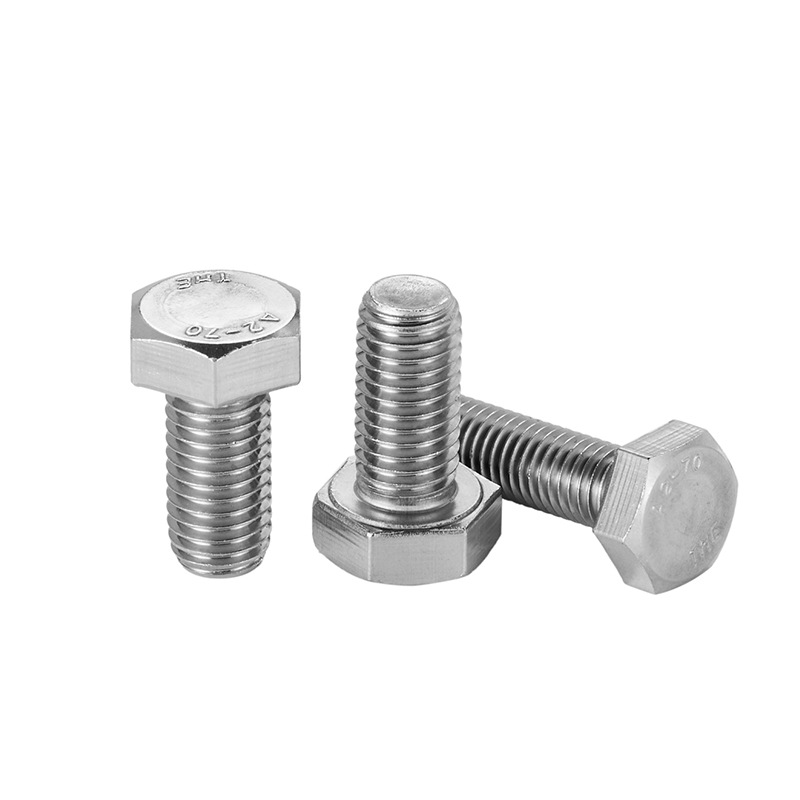

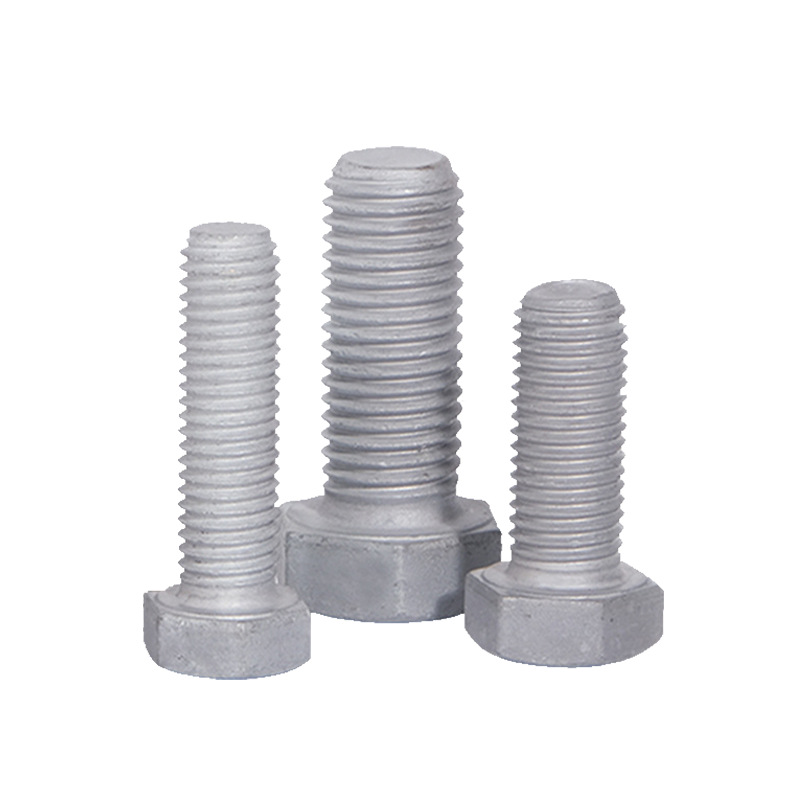

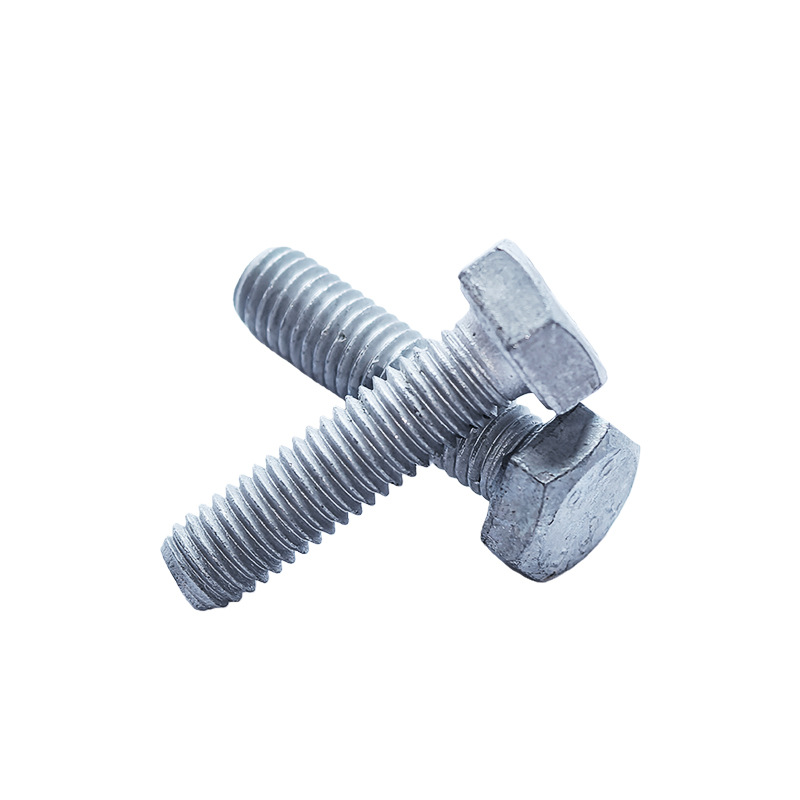

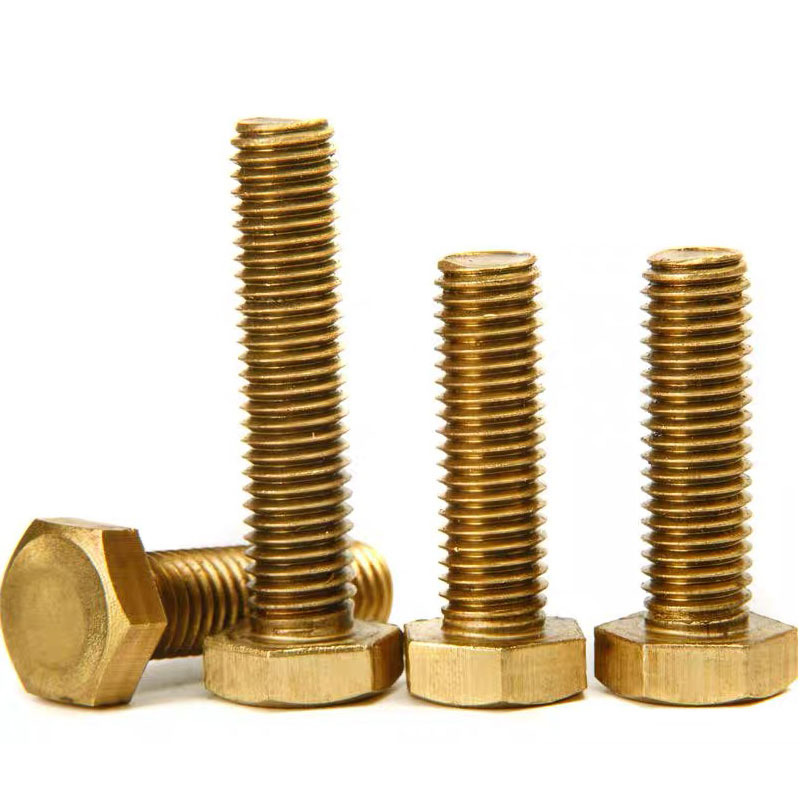

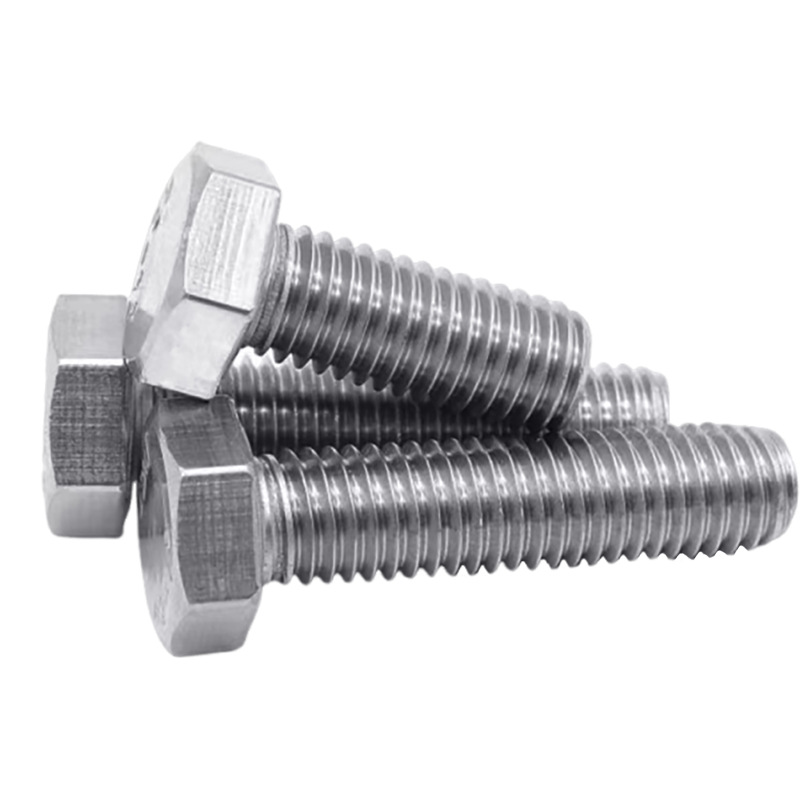

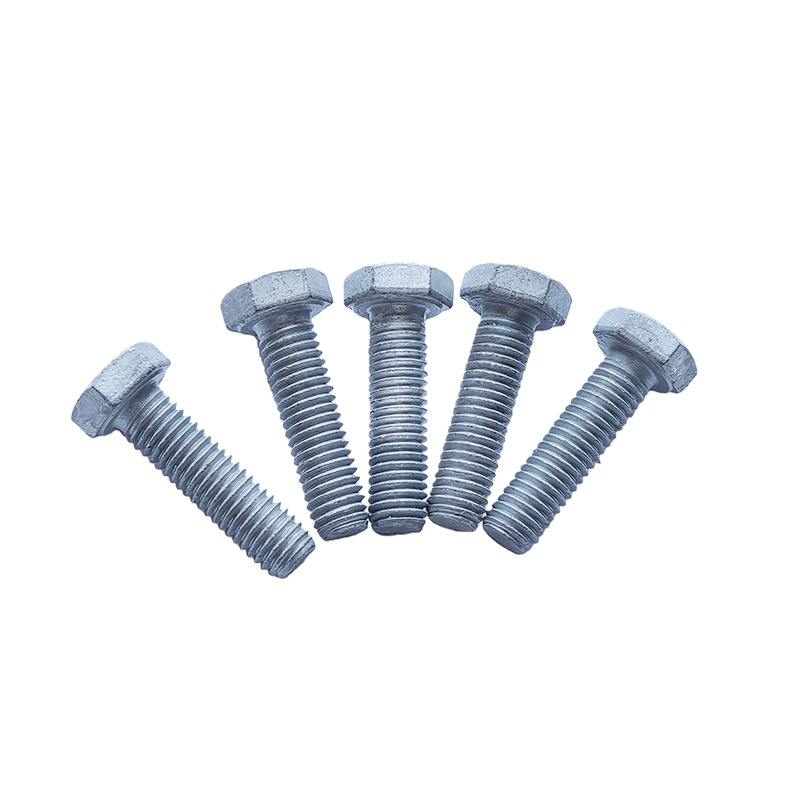

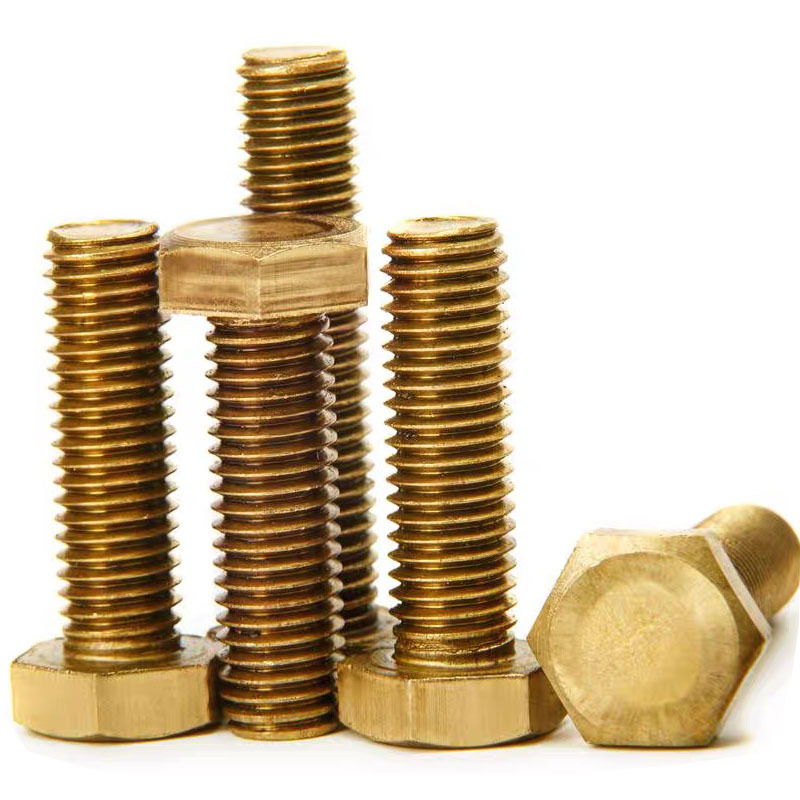

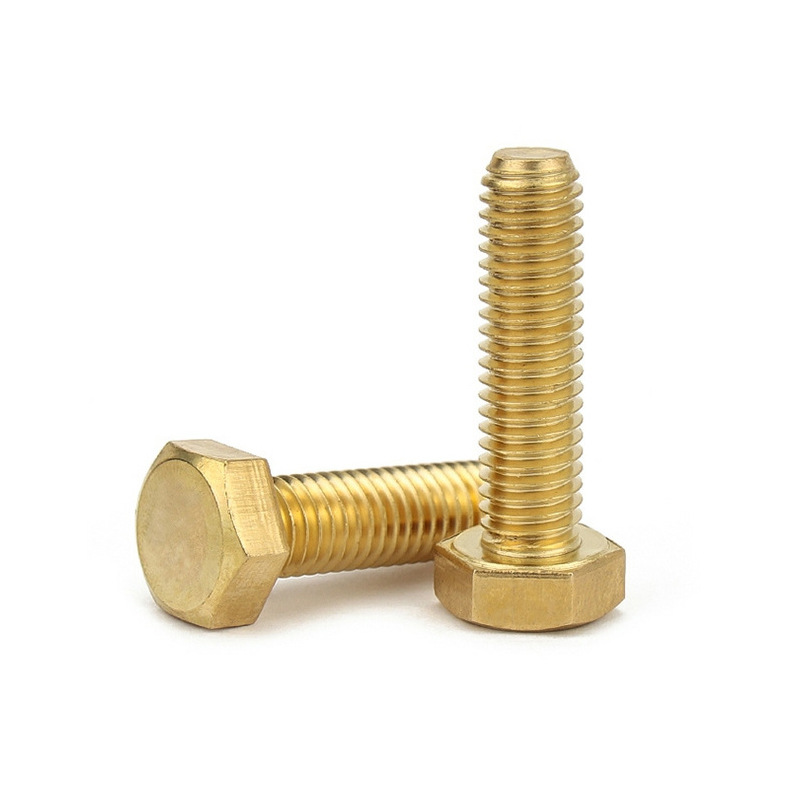

DIN 933:1987 براغي سداسي الرأس ملولب بالكامل من الدرجة A/B

DIN 933:1987 مسمار رأس سداسي ملولب بالكامل من الدرجة A/B مناسب للمفاصل التي تتطلب نطاق تعديل خيط طويل. يمكن لجسمها الملولب بالكامل تغطية سماكات تثبيت مختلفة ويعمل بمرونة مع الصواميل أو الغسالات أو الثقوب الملولبة أو أقواس التثبيت.

يسمح الرأس السداسي بالشد باستخدام الأدوات الشائعة، بينما تدعم خيارات الدرجة A والدرجة B متطلبات الدقة والتجميع المختلفة. بالمقارنة مع البراغي الملولبة جزئيًا، يعد هذا المنتج أكثر ملاءمة لأطوال القبضة القصيرة والمفاصل القابلة للتعديل وقطع الغيار والمواضع التي تتطلب تعشيق الخيط بطول كامل.

يتم استخدامه عادة في الآلات العامة، وأغطية المعدات، ووصلات الإطارات، وتثبيت الغطاء، وأعمال تركيب الموقع. يمكن اختيار التشطيبات السطحية للبيئات الداخلية أو الخارجية أو ذات التآكل الخفيف، ويمكن مطابقة فئات القوة مع متطلبات المشروع.

اتصل بنا
السابق:ASME/ANSI B18.2.3.5M: براغي رأس سداسي متري لعام 2006 التالي:DIN 6914:1989 براغي سداسي ثقيل عالي القوة هيكلي

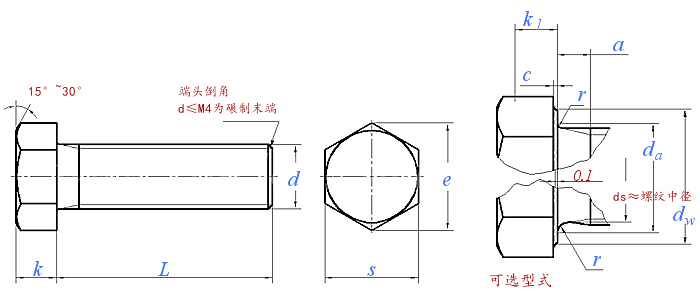

وحدة الأبعاد: mm

حجم الخيط d M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12 (M14) M16
P الخطوة 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75 2 2
a Max. 1.05 1.2 1.35 1.5 1.8 2.1 2.4 3 3 3.75 4.5 5.25 6 6
c Min. 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.2
Max. 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.8
da Max. 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7 15.7 17.7
dw الدرجة A Min. 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.6 11.6 15.6 17.4 20.5 22.5
الدرجة B Min. - - - - - 5.7 6.7 8.7 9.4 11.4 15.4 17.2 20.1 22
e الدرجة A Min. 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75
الدرجة B Min. - - - - - 7.5 8.63 10.89 11.94 14.2 18.72 20.88 23.91 26.17
k اسمي 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5 8.8 10
الدرجة A Min. 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32 8.62 9.82
Max. 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.56 7.68 8.98 10.18
الدرجة B Min. - - - - - 2.6 3.26 3.76 4.56 5.06 6.11 7.21 8.51 9.71
Max. - - - - - 3 3.74 4.24 5.04 5.54 6.69 7.79 9.09 10.29
k1 Min. 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05 5.96 6.8
r Min. 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6 0.6 0.6
s Max.=اسمي 3.2 4 5 5.5 6 7 8 10 11 13 17 19 22 24
الدرجة A Min. 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67
الدرجة B Min. - - - - - 6.64 7.64 9.64 10.57 12.57 16.57 18.48 21.16 23.16
ألف قطعة من الصلب وزن ≈kg  - - - - - - - - - - - - - -

حجم الخيط d (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
P الخطوة 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5
a Max. 7.5 7.5 7.5 9 9 10.5 10.5 12 12 13.5 13.5 15 15
c Min. 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
Max. 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1 1 1 1 1
da Max. 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
dw الدرجة A Min. 25.3 28.2 30 33.6 - - - - - - - - -
الدرجة B Min. 24.8 27.7 29.5 33.2 38 42.7 46.5 51.1 55.9 59.9 64.7 69.4 74.2
e الدرجة A Min. 30.14 33.53 35.72 39.98 - - - - - - - - -
الدرجة B Min. 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k اسمي 11.5 12.5 14 15 17 18.7 21 22.5 25 26 28 30 33
الدرجة A Min. 11.28 12.28 13.78 14.78 - - - - - - - - -
Max. 11.72 12.72 14.22 15.22 - - - - - - - - -
الدرجة B Min. 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
Max. 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 Min. 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r Min. 0.6 0.8 0.8 0.8 1 1 1 1 1 1.2 1.2 1.6 1.6
s Max.=اسمي 27 30 32 36 41 46 50 55 60 65 70 75 80
الدرجة A Min. 26.67 29.67 31.61 35.38 - - - - - - - - -
الدرجة B Min. 26.15 29.16 31 35 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
ألف قطعة من الصلب وزن ≈kg  - - - - - - - - - - - - -
