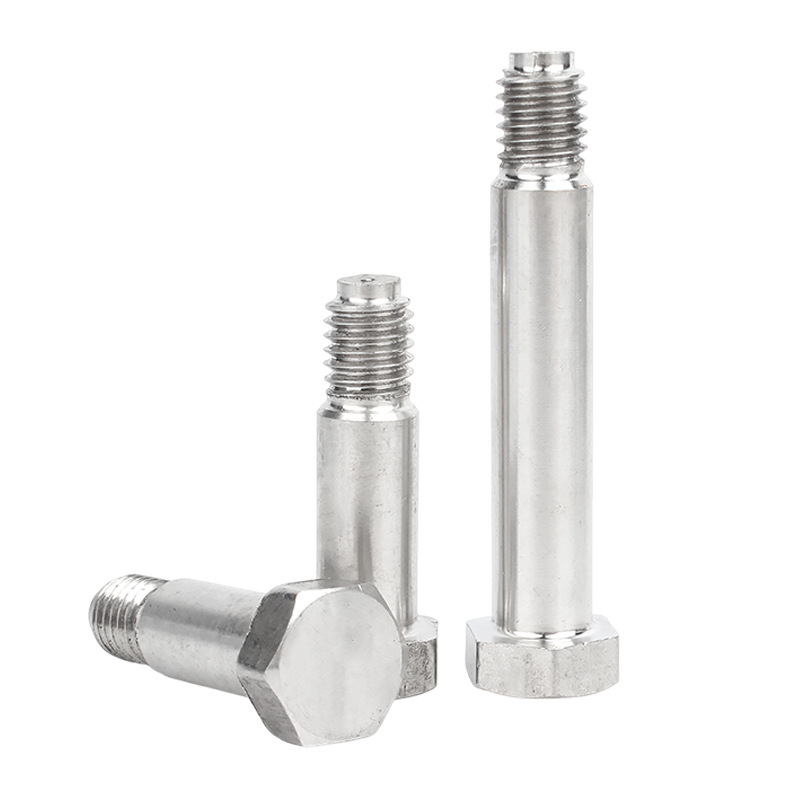

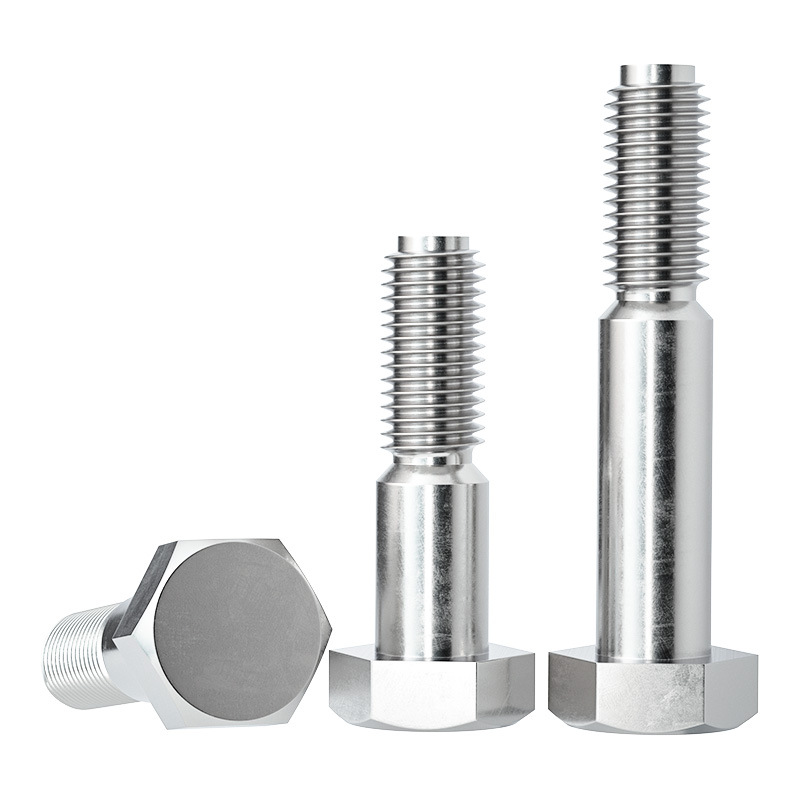

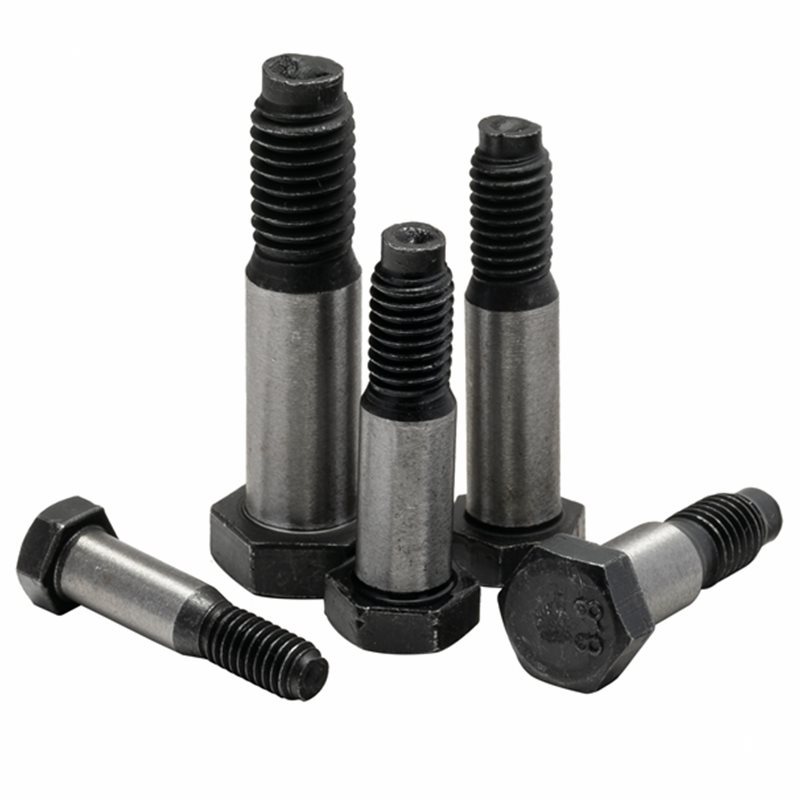

DIN 609:2016 براغي ذو خيط طويل بفتحة تثبيت رأس سداسي

يتم استخدام مسمار الخيط الطويل ذو فتحة تركيب الرأس السداسي DIN 609:2016 عندما تكون هناك حاجة إلى تركيب الفتحة ودقة تحديد الموضع وأداء تحمل القص. يساعد تصميم فتحة التركيب على تقليل خلوص التجميع وتحسين الاستقرار النسبي بين المكونات المتصلة.

يزيد الخيط الطويل من نطاق ضبط التثبيت، مما يجعله مناسبًا للألواح السميكة أو الهياكل متعددة الطبقات أو التجميعات التي تحتاج إلى تعشيق خيط ممتد. يدعم رأسه السداسي الشد المتحكم فيه في الهياكل الميكانيكية ومعدات الأدوات وأجزاء الدعم وتحديد موقع المفاصل.

عند اختيار هذا المنتج، يجب مراعاة ملاءمة الفتحة وطول الخيط وسمك القبضة ومعالجة السطح معًا. بالنسبة لظروف القص أو التأثير أو التجميع المتكرر، يمكن للثقوب الدقيقة والملحقات المتطابقة جيدًا تحسين موثوقية المفصل بشكل أكبر.

اتصل بنا
السابق:DIN 6914:1989 براغي سداسي ثقيل عالي القوة هيكلي التالي:براغي سداسي الرأس ذو خيط دقيق DIN 960:1990

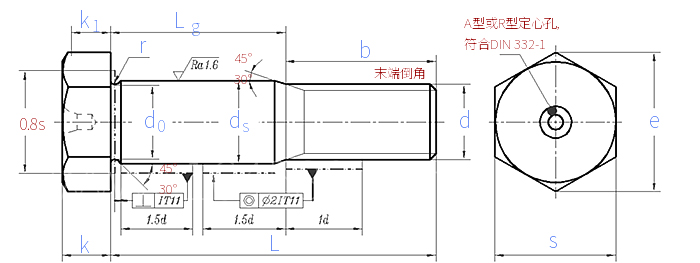

وحدة الأبعاد: mm

حجم الخيط M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
d
P الخطوة أسنان خشنة 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
أسنان دقيقة 1 1 1.25 1.25 1.5 1.5 1.5 1.5 1.5 2
أسنان دقيقة 2 - 1 1.5 - - 2 2 2 1.5
b L≤50 14.5 17.5 20.5 22 25 27.5 28.5 32.5 -
50＜L≤150 16.5 19.5 22.5 24 27 29.5 30.5 34.5 36.5
L＞150 21.5 24.5 27.5 29 32 34.5 35.5 39.5 41.5
ds اسمي(K6) 9 11 13 15 17 19 21 23 25
Min. 9.001 11.001 13.001 15.001 17.001 19.002 21.002 23.002 25.002
Max. 9.01 11.012 13.012 15.012 17.012 19.015 21.015 23.015 25.015
d0 Min. 7.9 9.9 11.5 13.5 15.5 17.5 19.1 21.1 23.1
Max. 8.2 10.2 11.8 13.8 15.8 17.8 19.4 21.4 23.4
e Min. 14.38 17.77 19.85 22.78 26.17 29.56 32.95 37.29 39.55
k اسمي 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
Min. 5.15 6.22 7.21 8.51 9.71 11.15 12.15 13.65 14.65
Max. 5.45 6.58 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 Min. 3.61 4.35 5.05 5.96 6.8 7.81 8.51 9.65 10.26
r Min. 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
Max. 0.55 0.55 0.75 0.75 0.75 0.75 0.95 0.95 0.95
s Max.=اسمي 13 16 18 21 24 27 30 34 36
Min. 12.73 15.73 17.57 20.16 23.16 26.16 29.16 33 35
Lg (max) - - - - - - - - -
ألف قطعة من الصلب وزن ≈kg  - - - - - - - - -

حجم الخيط (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
d
P الخطوة أسنان خشنة 3 3.5 3.5 4 4 4 4 4 4
أسنان دقيقة 1 2 2 2 3 3 3 3 3 3
أسنان دقيقة 2 - - - - - - - - -
b L≤50 - - - - - - - - -
50＜L≤150 39.5 43 45 49 51 56 59 63 65
L＞150 44.5 48 50 54 56 61 64 68 70
ds اسمي(K6) 28 32 34 38 40 44 46 50 55
Min. 28.002 32.002 34.002 38.002 40.002 44.002 46.002 50.002 55.002
Max. 28.015 32.018 34.018 38.018 40.018 44.018 46.018 50.018 55.021
d0 Min. 25.7 29.7 31.7 35.7 37.7 41.7 43.7 47.7 52.7
Max. 26 30 32 36 38 42 44 48 53
e Min. 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k اسمي 17 19 21 22 25 26 28 30 33
Min. 16.65 18.58 20.58 21.58 24.58 25.58 27.58 29.58 32.5
Max. 17.35 19.42 21.42 22.42 25.42 26.42 28.42 30.42 33.5
k1 Min. 11.66 13.01 14.41 15.11 17.21 17.91 19.31 20.71 22.75
r Min. 1 1 1 1 1 1 1 1 1
Max. 1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.15
s Max.=اسمي 41 46 50 55 60 65 70 75 80
Min. 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Lg (max) - - - - - - - - -
ألف قطعة من الصلب وزن ≈kg - - - - - - - - -

①  يمكن تعيين ثقوب التركيز من النوع A أو النوع R وفقًا لـ DIN 332-1 (ثقوب التركيز مناسبة للمنتجات التي تتطلب مسامير إضافية [عصا مصقولة ذات قطر كبير]. بالنسبة للمنتجات التي لا تتطلب مسامير إضافية ، يتم تحديد ثقوب التركيز من قبل الشركة المصنعة)

②  المواد:

أ) الصلب ، درجة القوة (المواد): d≤39mm: 8.8 ؛ d> 39mm وفقا للاتفاق. معيار DIN EN ISO 898-1

ب) الفولاذ المقاوم للصدأ، درجة القوة (المواد): d≤20mm: A2-70؛  20 < d≤39mm: A2-50; د > 39 مم وفقا للاتفاق. قياسي DIN EN ISO 3506-1 ، DIN EN ISO 3506-3

ج) المعادن غير الحديدية، مستويات الأداء: CU2، CU3. معيار DIN EN 28839
