DIN 6799:2017 حلقة تثبيت المشبك الإلكتروني

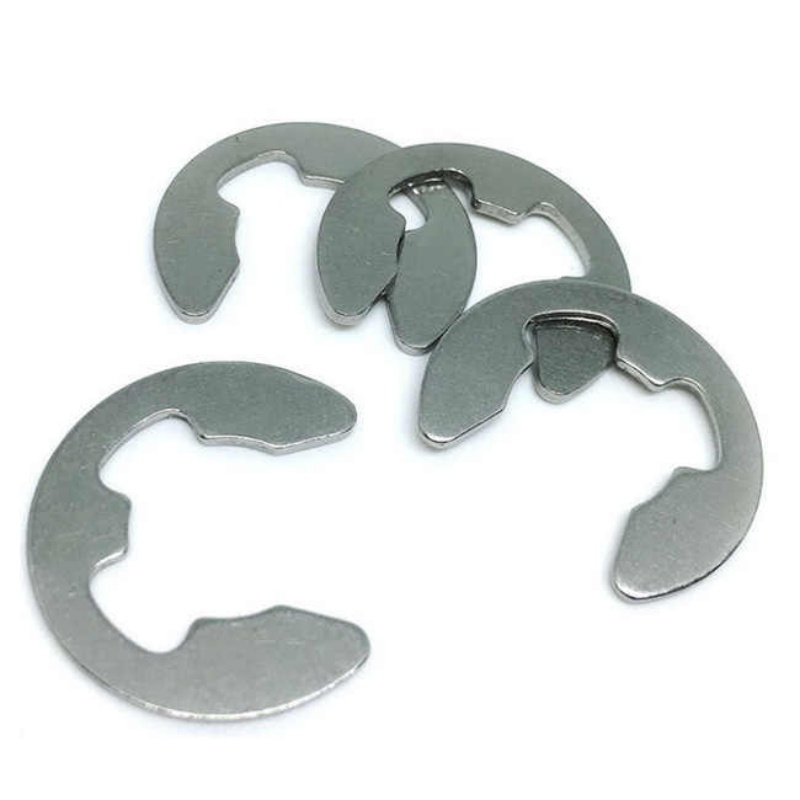

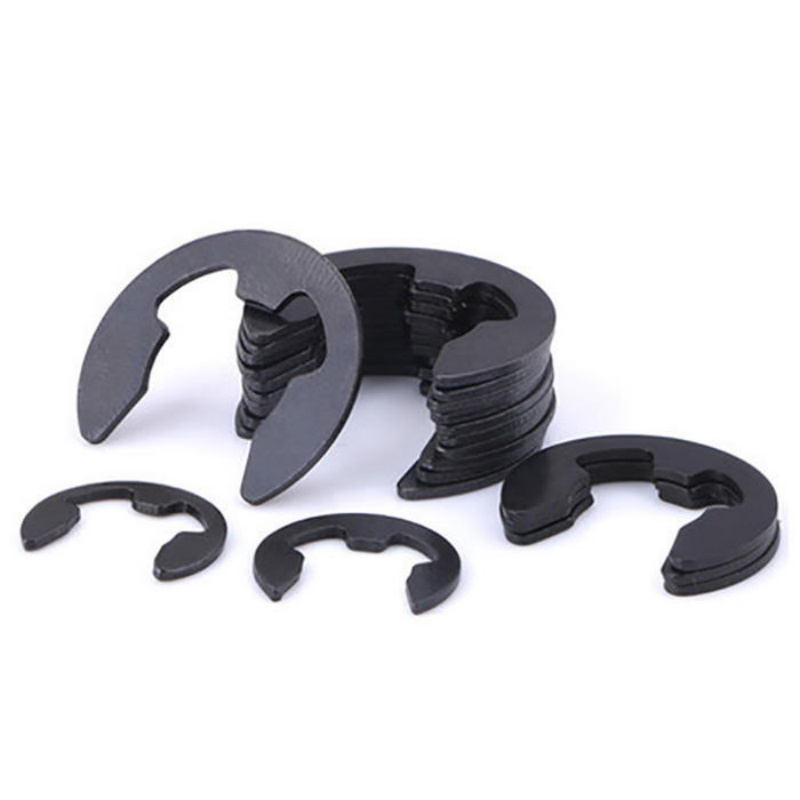

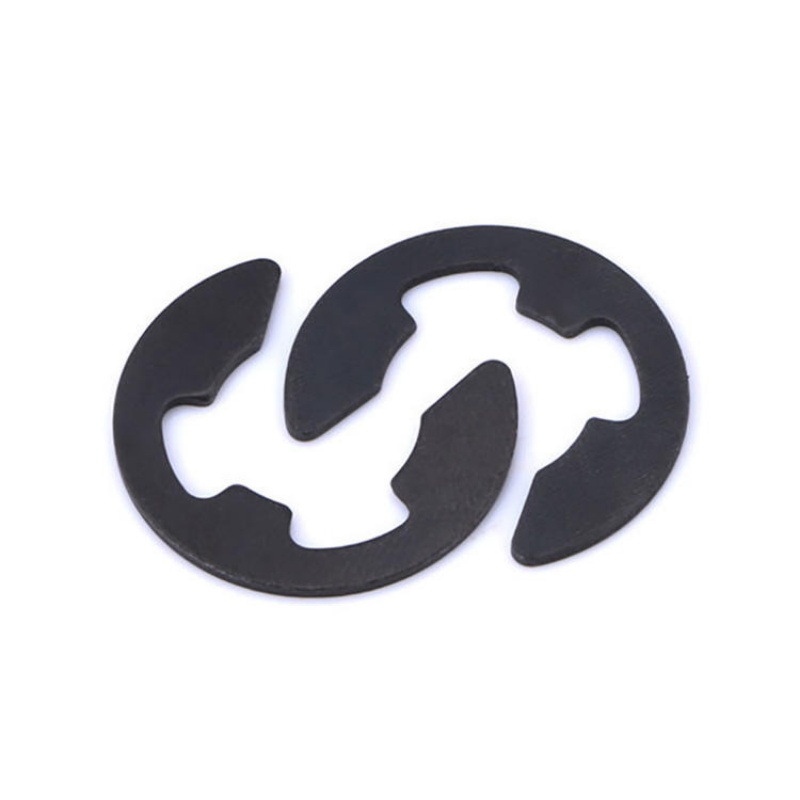

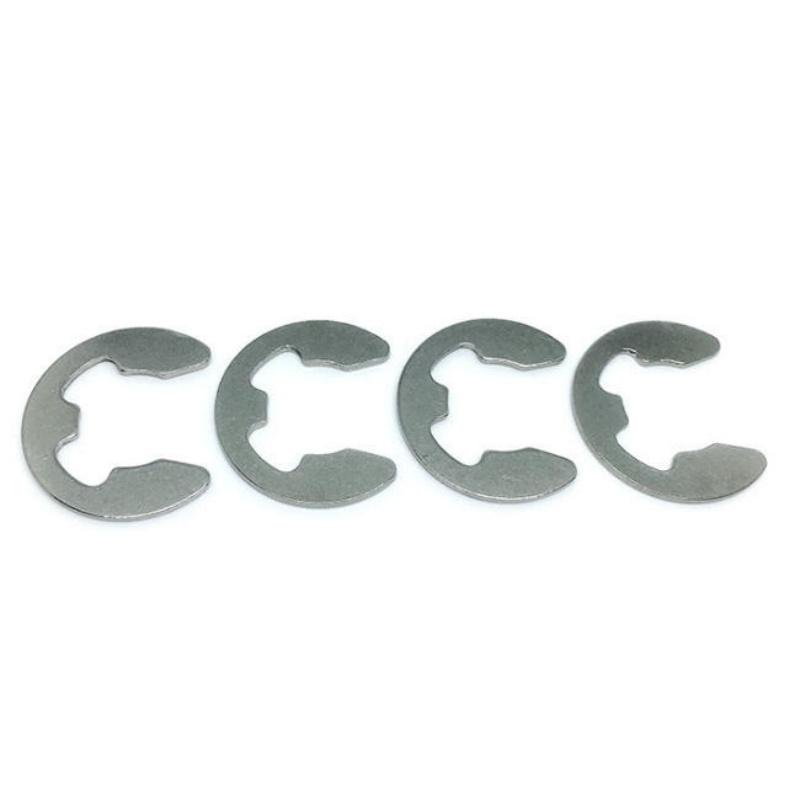

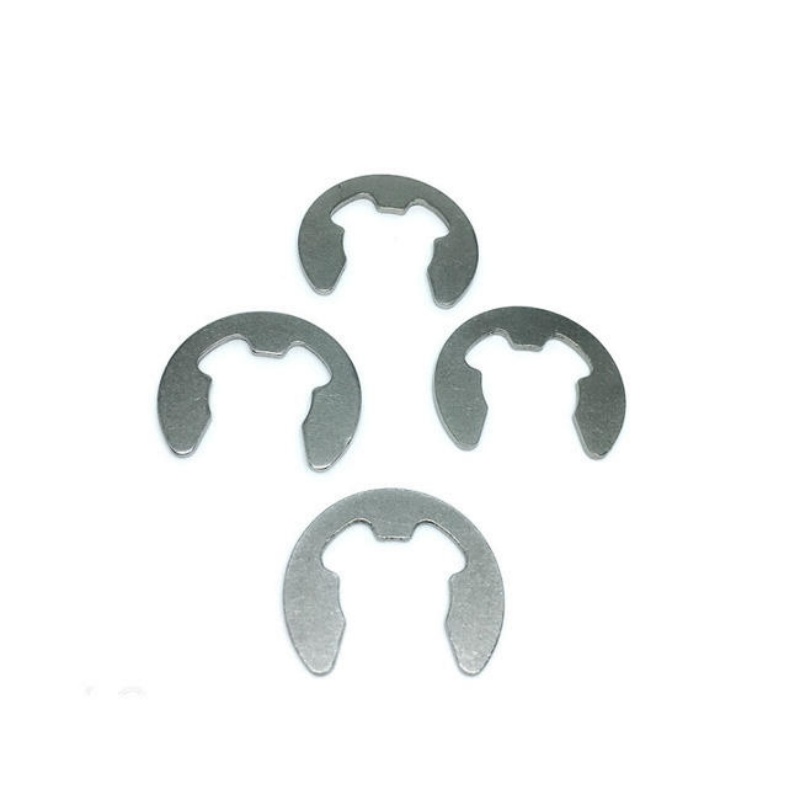

DIN 6799:2017 E-Clip Retaining Ring عبارة عن مشبك على شكل حرف E يستخدم للاحتفاظ المحوري السريع في الأخاديد الموجودة على الأعمدة أو المسامير. يسمح الشكل المفتوح بالتركيب الجانبي دون تحريك الحلقة فوق نهاية العمود، مما يجعله مناسبًا للمواقع ذات مساحة التجميع المحدودة.
يتم استخدامه عادة في المحركات الصغيرة، والأدوات، والمفاصل الدبوسية، وآليات الألعاب، والأجهزة المنزلية، والآلات الخفيفة. يوفر الشكل E احتفاظًا فعالاً بالأقطار الصغيرة ويدعم التجميع الشامل الفعال واستبدال الصيانة.
يمكن اختيار الحجم الصحيح وفقًا لقطر العمود وأبعاد الأخدود ومرونة المادة ومتطلبات حماية السطح للحفاظ على وضع موثوق به تحت الاهتزاز أو الدوران أو التشغيل المتكرر.

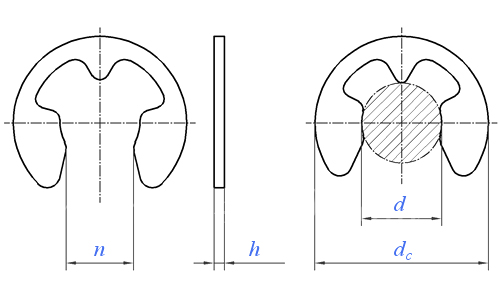

وحدة الأبعاد: مم
| القطر الاسمي | 0.8 | 1.2 | 1.5 | 1.9 | 2.3 | 3.2 | 4 | 5 | 6 | ||
| د | |||||||||||
| ح | الاسمي | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.7 | |
| الأعلى. | 0.22 | 0.32 | 0.42 | 0.52 | 0.62 | 0.62 | 0.72 | 0.72 | 0.72 | ||
| دقيقة. | 0.18 | 0.28 | 0.38 | 0.48 | 0.58 | 0.58 | 0.68 | 0.68 | 0.68 | ||
| ن | الاسمي | 0.58 | 1.01 | 1.28 | 1.61 | 1.94 | 2.7 | 3.34 | 4.11 | 5.26 | |
| الأعلى. | 0.62 | 1.05 | 1.32 | 1.65 | 1.98 | 2.74 | 3.388 | 4.158 | 5.308 | ||
| دقيقة. | 0.54 | 0.97 | 1.24 | 1.57 | 1.9 | 2.66 | 3.292 | 4.062 | 5.212 | ||
| تيار مستمر | الأعلى. | 2.25 | 3.25 | 4.25 | 4.8 | 6.3 | 7.3 | 9.3 | 11.3 | 12.3 | |
| الوزن لكل ألف قطعة (فولاذ)≈كجم | 0.003 | 0.009 | 0.021 | 0.04 | 0.069 | 0.088 | 0.158 | 0.236 | 0.255 | ||
| القطر الاسمي | 7 | 8 | 9 | 10 | 12 | 15 | 19 | 24 | 30 | ||
| د | |||||||||||
| ح | الاسمي | 0.9 | 1 | 1.1 | 1.2 | 1.3 | 1.5 | 1.75 | 2 | 2.5 | |
| الأعلى. | 0.92 | 1.03 | 1.13 | 1.23 | 1.33 | 1.53 | 1.78 | 2.03 | 2.53 | ||
| دقيقة. | 0.88 | 0.97 | 1.07 | 1.17 | 1.27 | 1.47 | 1.72 | 1.97 | 2.47 | ||
| ن | الاسمي | 5.84 | 6.52 | 7.63 | 8.32 | 10.45 | 12.61 | 15.92 | 21.88 | 25.8 | |
| الأعلى. | 5.888 | 6.578 | 7.688 | 8.378 | 10.52 | 12.68 | 15.99 | 21.964 | 25.884 | ||
| دقيقة. | 5.792 | 6.462 | 7.572 | 8.262 | 10.38 | 12.54 | 15.85 | 21.796 | 25.716 | ||
| تيار مستمر | الأعلى. | 14.3 | 16.3 | 18.8 | 20.4 | 23.4 | 29.4 | 37.6 | 44.6 | 52.6 | |
| الوزن لكل ألف قطعة (فولاذ)≈كجم | 0.474 | 0.66 | 1.09 | 1.25 | 1.63 | 3.37 | 6.42 | 8.55 | 13.5 | ||
