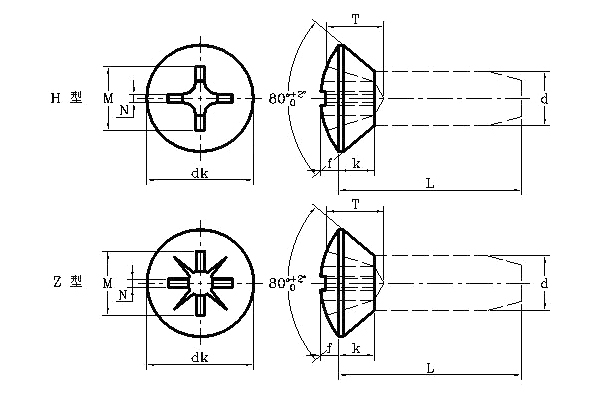

ASME/ANSI B18.6.3:2010 برغي نقر فيليبس برأس بيضاوي غاطس

القطر الاسمي د

دي كيه

ك

تجويف متقاطع من النوع H

تجويف متقاطع من النوع Z

م

تي

ن

رقم الفتحة

عمق إدخال التجويف المتقاطع

م

تي

ن

رقم الفتحة

عمق إدخال التجويف المتقاطع

الحد الأقصى

دقيقة

الحد الأقصى

دقيقة

الحد الأقصى

دقيقة

#0

0.112

0.096

0.035

0.021

0.068

0.036

0.014

0

0.038

0.020

0.068

0.040

0.018

0

0.042

0.024

#1

0.137

0.120

0.043

0.025

0.070

0.039

0.015

0

0.041

0.023

0.070

0.043

0.018

0

0.043

0.027

#2

0.162

0.144

0.051

0.029

0.106

0.060

0.018

1

0.062

0.045

0.106

0.065

0.029

1

0.052

0.046

#3

0.187

0.167

0.059

0.033

0.118

0.072

0.019

1

0.074

0.057

0.118

0.077

0.030

1

0.074

0.058

#4

0.212

0.191

0.067

0.037

0.130

0.086

0.019

1

0.087

0.070

0.130

0.089

0.030

1

0.086

0.070

#5

0.237

0.215

0.075

0.041

0.152

0.073

0.028

2

0.074

0.050

0.152

0.080

0.041

2

0.074

0.056

#6

0.262

0.238

0.083

0.045

0.172

0.092

0.030

2

0.094

0.069

0.172

0.100

0.041

2

0.093

0.075

#7

0.287

0.262

0.091

0.049

0.176

0.098

0.030

2

0.100

0.075

0.176

0.105

0.041

2

0.099

0.081

#8

0.312

0.285

0.100

0.052

0.186

0.107

0.031

2

0.108

0.084

0.186

0.115

0.041

2

0.108

0.090

#10

0.362

0.333

0.116

0.060

0.202

0.125

0.033

2

0.126

0.102

0.202

0.132

0.041

2

0.125

0.107

#12

0.412

0.380

0.132

0.068

0.264

0.140

0.038

3

0.135

0.111

0.264

0.148

0.056

3

0.135

0.117

#14

0.462

0.427

0.148

0.076

0.282

0.152

0.039

3

0.156

0.131

0.282

0.166

0.057

3

0.153

0.135

1/4

0.477

0.442

0.153

0.079

0.284

0.160

0.040

3

0.156

0.131

0.284

0.168

0.057

3

0.155

0.137

#16

0.512

0.475

0.164

0.084

0.326

0.202

0.046

3

0.197

0.172

0.326

0.210

0.057

3

0.197

0.179

#18

0.561

0.522

0.180

0.092

0.374

0.214

0.064

4

0.206

0.182

0.374

0.223

0.085

4

0.205

0.187

16/5

0.597

0.556

0.191

0.099

0.384

0.226

0.065

4

0.218

0.194

0.384

0.232

0.086

4

0.215

0.197

#20

0.611

0.569

0.196

0.100

0.394

0.233

0.066

4

0.225

0.201

0.394

0.242

0.086

4

0.225

0.207

#24

0.711

0.664

0.228

0.116

0.430

0.270

0.072

4

0.262

0.238

0.430

0.279

0.087

4

0.261

0.243

3/8

0.717

0.670

0.230

0.117

0.404

0.245

0.068

4

0.237

0.213

0.404

0.253

0.086

4

0.235

0.217

16/7

0.760

0.715

0.223

0.122

0.416

0.257

0.070

4

0.249

0.225

0.416

0.265

0.086

4

0.247

0.229

1/2

0.815

0.765

0.223

0.131

0.430

0.271

0.071

4

0.263

0.239

0.430

0.280

0.086

4

0.262

0.244
