DIN 137 (B): غسالة زنبركية موجية لعام 1994
DIN 137 (B):1994 تستخدم غسالة الزنبرك الموجي شكلًا موجيًا لتوفير تحميل مسبق مرن في مساحة محورية محدودة. بالمقارنة مع الغسالة العادية، يمكن لشكل الموجة الحفاظ على درجة من التعويض عندما يتعرض المفصل لترسيب طفيف أو تمدد وانكماش حراري.
وهو مناسب للتجميعات الكهربائية والآلات الخفيفة وضبط الخلوص المحوري والأدوات ونقاط التوصيل التي تتطلب دعمًا مرنًا. يساعد سلوكه المرن على تقليل مخاطر الارتخاء ويوفر ضغط تلامس مستقر تحت الأحمال المنخفضة إلى المتوسطة.
يمكن اختيار المواصفات والمواد وفقًا لمساحة التجميع وتغير الحمل والمتطلبات البيئية، مما يجعلها مناسبة للوصلات المدمجة أو الدقيقة التي تحتاج إلى بناء خفيف الوزن وارتفاع منخفض وتعويض مرن.

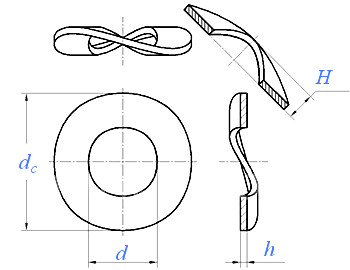

وحدة الأبعاد: مم
| القطر الاسمي | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | |
| د | الحد الأدنى = الاسمي (H14) | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 |
| الأعلى. | 3.5 | 4 | 4.6 | 5.6 | 6.76 | 7.76 | 8.76 | 10.93 | 13.43 | 15.43 | |
| تيار مستمر | الاسمي (js16) | 8 | 8 | 9 | 11 | 12 | 14 | 15 | 21 | 24 | 28 |
| الأعلى. | 8.45 | 8.45 | 9.45 | 11.55 | 12.55 | 14.55 | 15.55 | 21.65 | 24.65 | 28.65 | |
| دقيقة. | 7.55 | 7.55 | 8.55 | 10.45 | 11.45 | 13.45 | 14.45 | 20.35 | 23.35 | 27.35 | |
| ح | الاسمي | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | 1.2 | 1.6 |
| الأعلى. | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.86 | 0.86 | 1.07 | 1.27 | 1.68 | |
| دقيقة. | 0.45 | 0.45 | 0.45 | 0.45 | 0.45 | 0.74 | 0.74 | 0.93 | 1.13 | 1.52 | |
| ح | الأعلى. | 1.6 | 1.8 | 2 | 2.2 | 2.6 | 3 | 3 | 4.2 | 5 | 6 |
| دقيقة. | 0.8 | 0.9 | 1 | 1.1 | 1.3 | 1.5 | 1.5 | 2.1 | 2.5 | 3 | |
| الوزن لكل ألف قطعة (فولاذ)≈كجم | ≈ | 0.166 | 0.154 | 0.193 | 0.286 | 0.318 | 0.7 | 0.762 | 2.04 | 3.01 | 5.51 |
| القطر الاسمي | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | |
| د | الحد الأدنى = الاسمي (H14) | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 |
| الأعلى. | 17.43 | 19.52 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 | 34.62 | 37.62 | |
| تيار مستمر | الاسمي (js16) | 30 | 34 | 36 | 40 | 44 | 50 | 56 | 60 | 68 |
| الأعلى. | 30.65 | 34.8 | 36.8 | 40.8 | 44.8 | 50.8 | 56.95 | 60.95 | 68.95 | |
| دقيقة. | 29.35 | 33.2 | 35.2 | 39.2 | 43.2 | 49.2 | 55.05 | 59.05 | 67.05 | |
| ح | الاسمي | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 2 | 2.2 | 2.2 | 2.5 |
| الأعلى. | 1.68 | 1.68 | 1.68 | 1.9 | 1.9 | 2.1 | 2.3 | 2.3 | 2.65 | |
| دقيقة. | 1.52 | 1.52 | 1.52 | 1.7 | 1.7 | 1.9 | 2.1 | 2.1 | 2.35 | |
| ح | الأعلى. | 6.4 | 6.6 | 7.4 | 7.8 | 8.2 | 9.4 | 10 | 10.6 | 11.6 |
| دقيقة. | 3.2 | 3.3 | 3.7 | 3.9 | 4.1 | 4.7 | 5 | 5.3 | 5.8 | |
| الوزن لكل ألف قطعة (فولاذ)≈كجم | ≈ | 6.03 | 7.84 | 8.43 | 11.9 | 14.5 | 21.1 | 29.5 | 33.1 | 50.2 |
① المواد:
FST = الفولاذ الزنبركي وفقًا لـ DIN 267-26
DIN 267-26: يجب أن تكون غسالات الزنبرك مصنوعة من فولاذ زنبركي (FSt) مطابق للمعيار DIN 17 221 أو DIN 17 222؛ صلابة غسالات الزنبرك HV430-530
