ASME/ANSI B18.6.2 (T4): برغي ضبط الرأس المربع لعام 1998

ASME/ANSI B18.6.2 (T4):1998 يستخدم برغي ضبط الرأس المربع رأسًا مربعًا خارجيًا يمكن تشغيله بمفتاح ربط، مما يجعله مناسبًا لتطبيقات تحديد المواقع والقفل حيث لا تُفضل أدوات القيادة الداخلية أو حيث تكون ردود الفعل اللمسية القوية مفيدة.

من السهل رؤية الرأس المربع المكشوف والإمساك به وإزالته، مما يفيد المعدات التي تتطلب صيانة متكررة أو تعديلًا ميدانيًا مع خلوص كافٍ. يمكن استخدام برغي التثبيت هذا للأطواق والعجلات اليدوية ومشابك التثبيت والتوقفات الميكانيكية الخفيفة إلى المتوسطة.

وهو مناسب للصيانة الصناعية، وتثبيت ملحقات ناقل الحركة، والآلات الزراعية، والتركيبات، والوصلات الميكانيكية العامة. يمكن اختيار خيارات المواد والتشطيب للحفاظ على قابلية الخدمة الجيدة في البيئات الزيتية أو المتربة أو الخارجية.

اتصل بنا
السابق:ASME B18.3 (T14 OVAL): برغي تثبيت رأس بيضاوي سداسي المقبس 2012 التالي:مسمار الرأس المربع DIN 478:2016

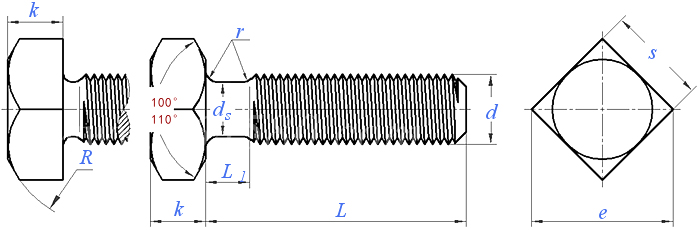

 وحدة الأبعاد: بوصة

حجم الخيط د

10#
0.1900

1/4
0.2500

16/5
0.3125

3/8
0.3750

16/7
0.4375

1/2
0.5000

16/9
0.5625

5/8
0.6250

3/4
0.7500

7/8
0.8750

1
1.0000

1-1/8
1.1250

1-1/4
1.2500

1-3/8
1.3750

1-1/2
1.5000

س

الأعلى.

0.188

0.250

0.312

0.375

0.438

0.500

0.562

0.625

0.750

0.875

1.000

1.125

1.250

1.375

1.500

دقيقة.

0.180

0.241

0.302

0.362

0.423

0.484

0.545

0.606

0.729

0.852

0.974

1.096

1.219

1.342

1.464

هـ

الأعلى.

0.265

0.354

0.442

0.530

0.619

0.707

0.795

0.884

1.060

1.237

1.414

1.591

1.768

1.945

2.121

دقيقة.

0.247

0.331

0.415

0.497

0.581

0.665

0.748

0.833

1.001

1.170

1.337

1.505

1.674

1.843

2.010

ك

الأعلى.

0.148

0.196

0.245

0.293

0.341

0.389

0.437

0.485

0.582

0.678

0.774

0.870

0.966

1.063

1.159

دقيقة.

0.134

0.178

0.224

0.270

0.315

0.361

0.407

0.452

0.544

0.635

0.726

0.817

0.908

1.000

1.091

دي إس

الأعلى.

0.145

0.185

0.240

0.294

0.345

0.400

0.454

0.507

0.620

0.731

0.838

0.939

1.064

1.159

1.284

دقيقة.

0.140

0.170

0.225

0.279

0.330

0.385

0.439

0.492

0.605

0.716

0.823

0.914

1.039

1.134

1.759

ر

الأعلى.

0.027

0.032

0.036

0.041

0.046

0.050

0.054

0.059

0.065

0.072

0.081

0.092

0.092

0.109

0.109

ل1

دقيقة.

0.083

0.100

0.111

0.125

0.143

0.154

0.167

0.182

0.200

0.222

0.250

0.283

0.283

0.333

0.333

ر

دقيقة.

0.48

0.62

0.78

0.94

1.09

1.25

1.41

1.56

1.88

2.19

2.50

2.81

3.12

3.44

3.75

①، نوع النهاية. عندما لا يتم تحديد ذلك، يجب أن تكون أطراف برغي ضبط التأخير غائرة. يمكن تخريش الطرف المقعر داخليًا أو خارجيًا وفقًا لرغبات الشركة المصنعة. تم تفصيل معلمات الطرف المستدق والطرف الأسطواني الطويل والطرف شبه الأسطواني والطرف المسطح والطرف المستدير في الجدول 2.5.1-1.

② تنطبق زاوية النهاية فقط على الجزء الموجود أسفل جذر الخيط، لأن الزاوية داخل ملف تعريف الخيط قد تتغير بسبب عمليات التصنيع المختلفة.

③ نهاية أسطوانية طويلة. عندما يكون طول الخيط الفعال أقل من قطر الخيط الاسمي، لا ينبغي استخدام أطراف أسطوانية طويلة. في هذه الحالة يجب استخدام نهاية شبه أسطوانية.

④ سلسلة الخيوط والدرجة. يجب أن تكون براغي مجموعة الرأس المربعة ملولبة بشكل موحد كما هو محدد في ASME B1.1، نظام بوصة، خيط دقيق أو سلسلة مكونة من 8 خيوط، الفئة 2A. بالنسبة للخيوط المطلية، يجب أن تتوافق أبعادها مع دقة الفئة 2A قبل الطلاء. يجب أن تجتاز الخيوط بعد الطلاء المقياس العام الأساسي من الفئة 3A ومقياس الخيط من الفئة 2A لفحص الحد الأدنى من المواد أو مقياس التوقف.

⑤ إذا لم يتم تحديد ذلك، فيجب قبول حجم خيط المسمار وفقًا لمتطلبات النظام 21 في ASME B1.3.
