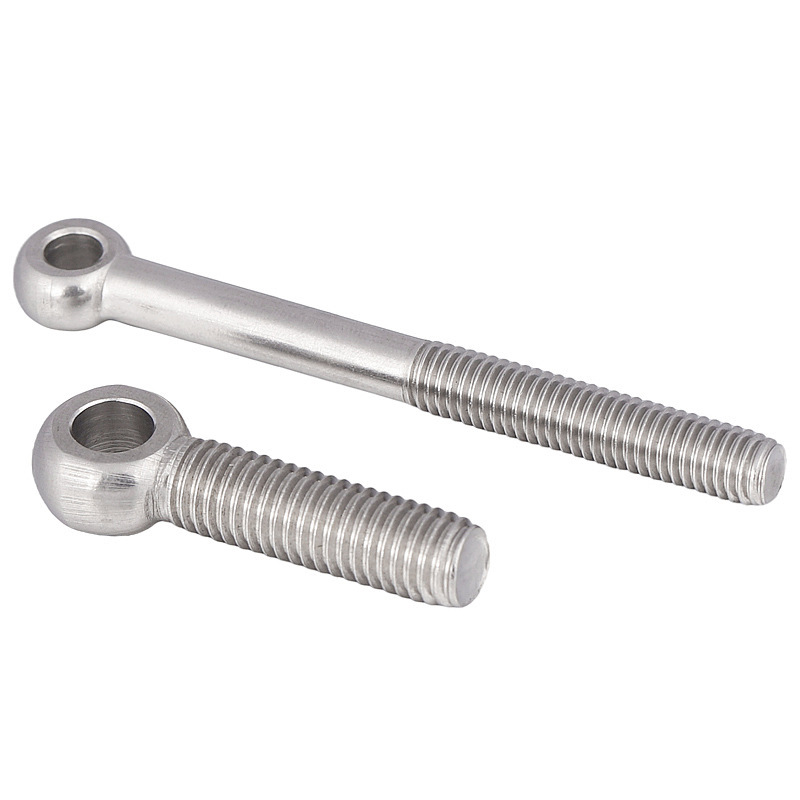

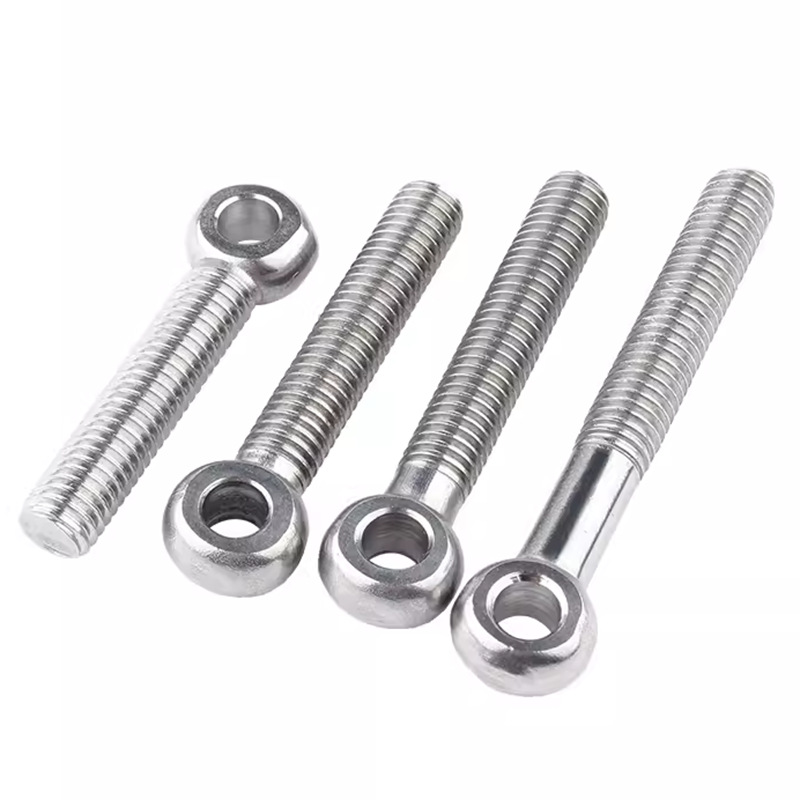

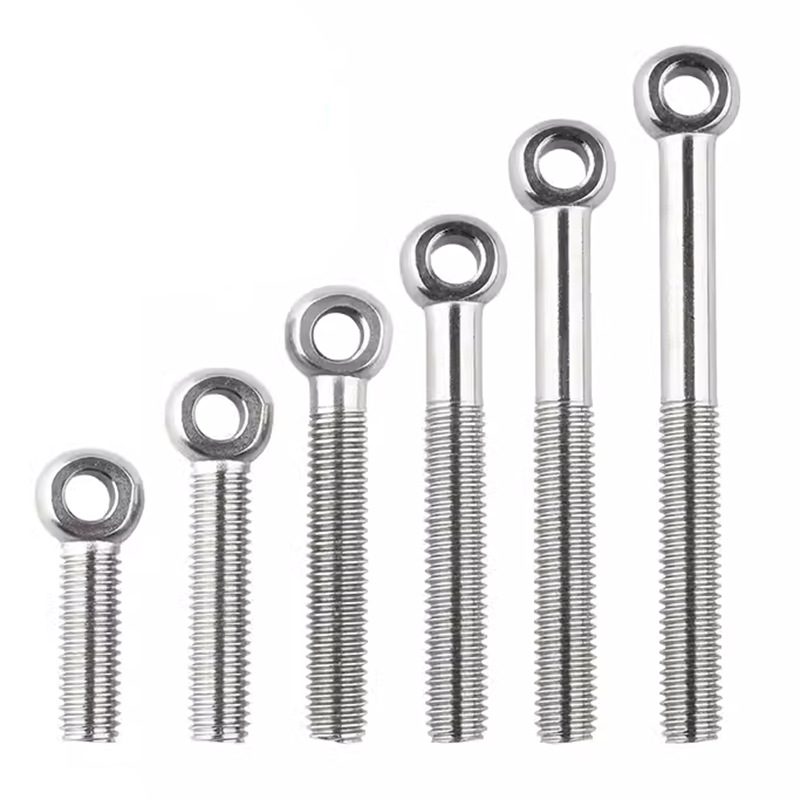

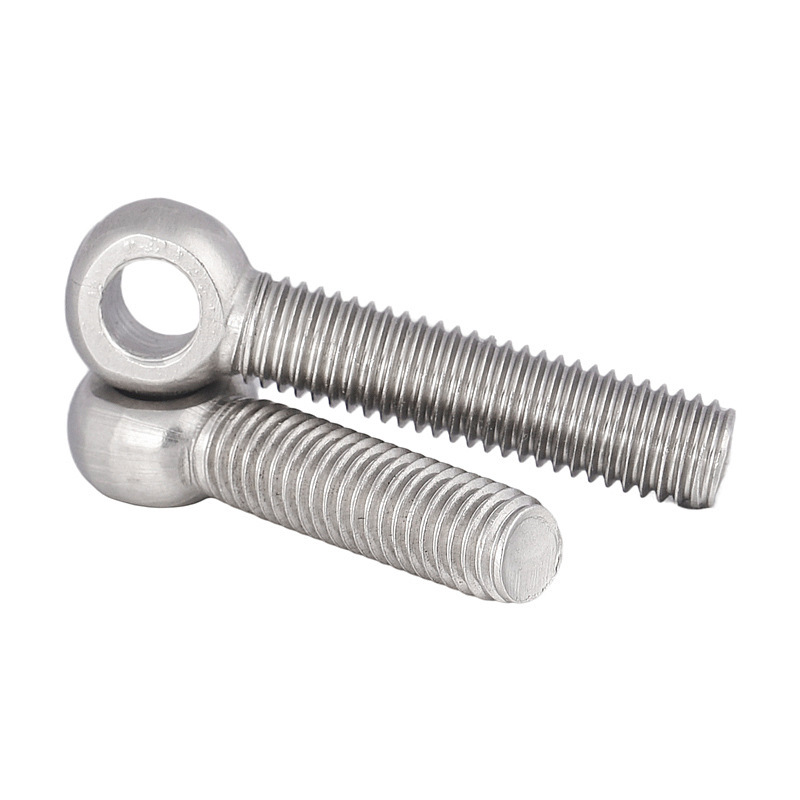

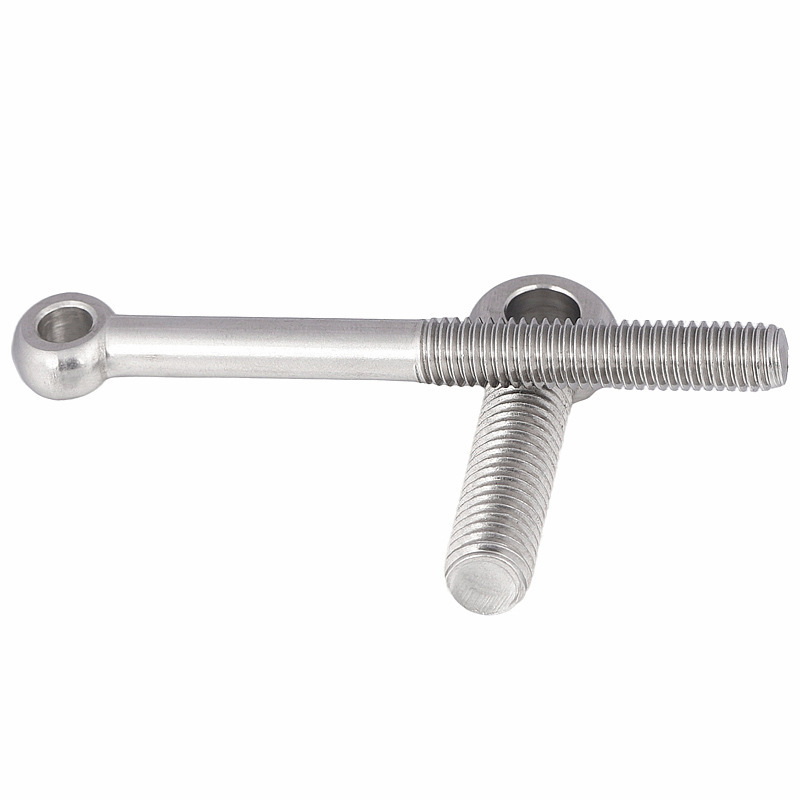

براغي العين DIN 444:2017

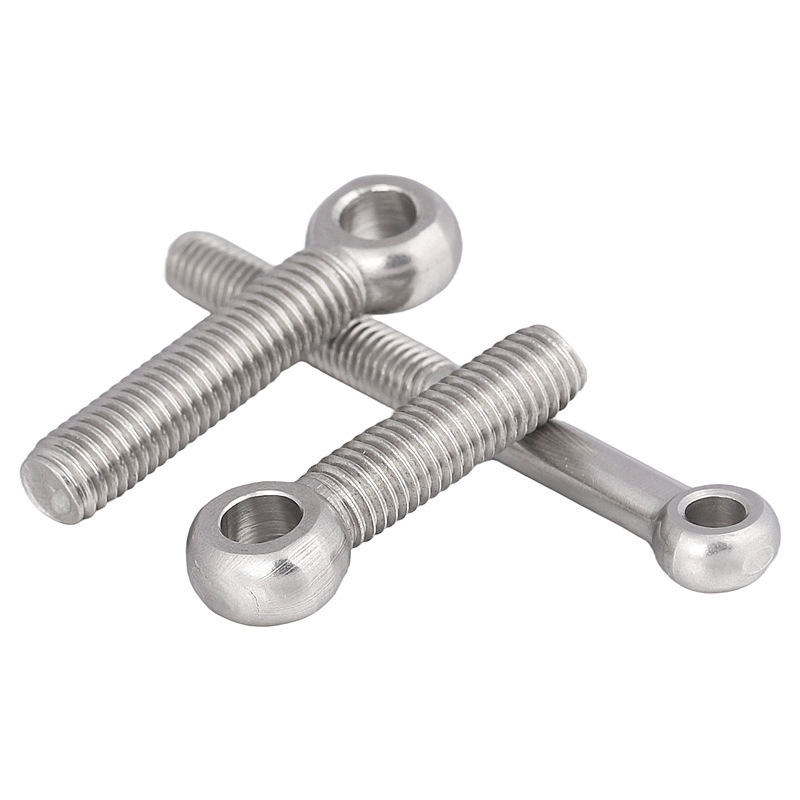

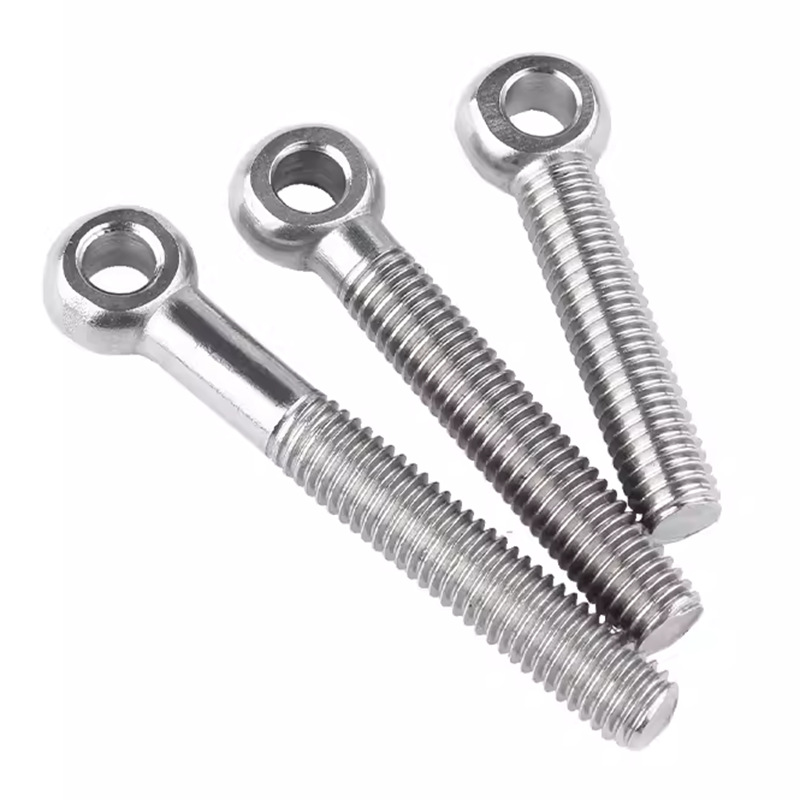

يشتمل مسمار العين DIN 444:2017 على رأس على شكل عين لنقاط التوصيل المفصلية أو الشد أو قضيب الربط أو المتأرجحة. وتتمثل فائدتها الرئيسية في السماح بدرجة من التعويض الزاوي داخل التجميع.

يستخدم المنتج عادة في آليات التثبيت، وأجهزة الشد، وتجميعات الربط، وهياكل المزلاج، وأنظمة التوصيل القابلة للتعديل. يمكن للعين العمل بالدبابيس أو الخطافات أو أجزاء التوصيل الأخرى حتى يحتفظ الهيكل بحرية الحركة تحت الحمل.

ينبغي مراجعة حجم العين وطول الخيط واتجاه الحمل وقوة المادة أثناء الاختيار. بالنسبة للأحمال المتناوبة أو المواضع التي تدور بشكل متكرر، يجب استخدام المسامير المناسبة والتشحيم والحماية من التآكل معًا.

اتصل بنا

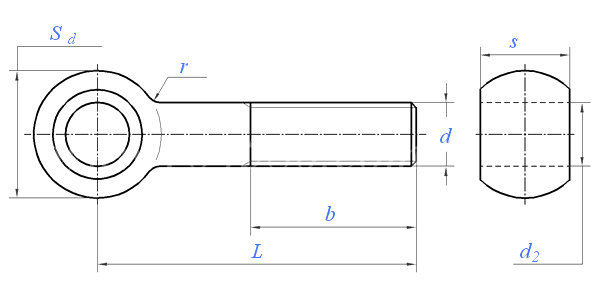

وحدة الأبعاد: mm

حجم الخيط  M5 M6 M8 M10 M12 M16 M20 M24 (M27)
d
P الخطوة 0.8 1 1.25 1.5 1.75 2 2.5 3 3
b L≤125 16 18 22 26 30 38 46 54 60
125<L≤200 - - 28 32 36 44 52 60 66
L>200 - - - - 49 57 65 73 79
d2 Min.=اسمي 5 6 8 10 12 16 18 22 24 ②
Max. 5.03 6.03 8.036 10.036 12.043 16.043 18.043 22.052 24.052
Sd Max. 12 14 18 20 25 32 40 45 50
اسمي Min. 10.9 12.9 16.9 18.7 23.7 30.4 38.4 43.4 48.4
نوع B and C  Min. 11.57 13.57 17.57 19.48 24.48 31.38 39.38 44.38 49.38
r اسمي 2.5 4 4 4 6 6 6 10 10
Max. 3.75 6 6 6 9 9 9 15 15
Min. 1.875 3 3 3 4.5 4.5 4.5 7.5 7.5
s اسمي Max. 8 9 11 14 17 19 24 28 30
Min. 7.52 8.52 10.3 13.3 16.3 18.16 23.16 27.16 29.16
نوع B and C  Max. 6 7 9 12 14 17 22 25 27
Min. 5.88 6.85 8.85 11.82 13.82 16.82 21.79 24.79 26.79
ألف قطعة من الصلب وزن ≈kg - - - - - - - - -
طول الخيط b - - - - - - - - -

d
P الخطوة 3 3.5 3.5 3.5 4 4 4 4
b L≤125 60 66 66 - - - - -
125<L≤200 66 72 72 78 84 84 90 90
L>200 79 85 85 91 97 97 103 103
d2 Min.=اسمي 25 27 ② 28 30 32 33 ② 35 36 ②
Max. 25.052 27.052 28.052 30.052 32.062 33.062 35.062 36.062
Sd Max. 50 55 55 60 65 65 70 70
اسمي Min. 48.4 53.1 53.1 58.1 63.1 63.1 68.1 68.1
نوع B and C  Min. 49.38 54.26 54.26 59.26 64.26 64.26 69.26 69.26
r اسمي 10 10 10 16 16 16 16 16
Max. 15 15 15 22.4 22.4 22.4 22.4 22.4
Min. 7.5 7.5 7.5 12.8 12.8 12.8 12.8 12.8
s اسمي Max. 30 34 34 38 41 41 46 46
Min. 29.16 33 33 37 40 40 45 45
نوع B and C  Max. 27 30 30 34 38 38 41 41
Min. 26.79 29.79 29.79 33.75 37.75 37.75 40.75 40.75
ألف قطعة من الصلب وزن ≈kg - - - - - - - -
طول الخيط b - - - - - - - -

① المواد:

أ) الصلب ، درجة القوة: 4.6 ؛ 5.6 ، القياسية DIN EN ISO 898-1

ب) المواد الأخرى ومستويات القوة حسب الاتفاق

②, بسبب المسامير وفقا لـ DIN EN 22340 و DIN EN 22341 ، يتم إضافة قطر ثقب إضافي من 24 مم و 27 مم و 33 مم و 36 مم. إذا تم تزويد المسامير العينية بهذه الثقوب ، يجب ملاحظة ذلك في الاسم.
