ANSI B18.22M: غسالة مسطحة مترية موديل 1981

تم تصميم الغسالة المسطحة المترية ANSI B18.22M:1981 لوصلات التثبيت المترية المصممة وفقًا لنظام ANSI. يتم وضع الغسالة أسفل رأس البرغي أو الصامولة، مما يخلق سطح محمل مسطح يوزع حمل التثبيت ويحمي سطح التجميع.

وهو مناسب لتصنيع الآلات وتجميع المعدات ومشاريع التصدير والتطبيقات الهندسية التي تتطلب التوافق مع مقاييس ASME/ANSI. الأبعاد الموحدة تجعل من السهل الاقتران بالمسامير والبراغي والصواميل المتطابقة، مما يحسن الاتساق في المصادر والتجميع والصيانة.

يمكن اختيار الفولاذ الكربوني والفولاذ المقاوم للصدأ والتشطيبات السطحية المختلفة وفقًا لبيئة التوصيل لدعم الحماية من التآكل ومتطلبات التحمل في الظروف الداخلية أو الرطبة أو الصناعية العامة.

اتصل بنا
السابق:غسالة مسطحة كبيرة DIN 134 التالي:JIS B 1256 (NA): غسالة مسطحة من الدرجة A لعام 2008

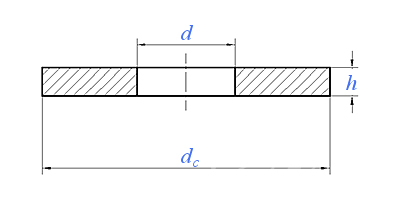

وحدة الأبعاد: مم

القطر الاسمي Φ1.6 Φ1.6 Φ1.6 Φ2 Φ2 Φ2 Φ2.5 Φ2.5 Φ2.5 Φ3 Φ3 Φ3 Φ3.5
ن ر و ن ر و ن ر و ن ر و ن
النوع ① ن ر و ن ر و ن ر و ن ر و ن
د الأعلى. 2.09 2.09 2.09 2.64 2.64 2.64 3.14 3.14 3.14 3.68 3.68 3.68 4.18
دقيقة. 1.95 1.95 1.95 2.5 2.5 2.5 3 3 3 3.5 3.5 3.5 4
تيار مستمر الأعلى. 4 5 6 5 6 8 6 8 10 7 10 12 9
دقيقة. 3.7 4.7 5.7 4.7 5.7 7.64 5.7 7.64 9.64 6.64 9.64 11.57 8.64
ح الأعلى. 0.7 0.7 0.9 0.9 0.9 0.9 0.9 0.9 1.2 0.9 1.2 1.4 1.2
دقيقة. 0.5 0.5 0.6 0.6 0.6 0.6 0.6 0.6 0.8 0.6 0.8 1 0.8



القطر الاسمي Φ3.5 Φ3.5 Φ4 Φ4 Φ4 Φ5 Φ5 Φ5 Φ6 Φ6 Φ6 Φ8 Φ8
ر و ن ر و ن ر و ن ر و ن ر
النوع ① ر و ن ر و ن ر و ن ر و ن ر
د الأعلى. 4.18 4.18 4.88 4.88 4.88 5.78 5.78 5.78 6.87 6.87 6.87 9.12 9.12
دقيقة. 4 4 4.7 4.7 4.7 5.6 5.6 5.6 6.65 6.65 6.65 8.9 8.9
تيار مستمر الأعلى. 10 15 10 12 16 11 15 20 13 18.8 25.4 18.8 25.4
دقيقة. 9.64 14.57 9.64 11.57 15.57 10.57 14.57 19.48 12.57 18.28 24.88 18.28 24.88
ح الأعلى. 1.4 1.75 1.2 1.4 2.3 1.4 1.75 2.3 1.75 1.75 2.3 2.3 2.3
دقيقة. 1 1.2 0.8 1 1.6 1 1.2 1.6 1.2 1.2 1.6 1.6 1.6



القطر الاسمي Φ8 Φ10 Φ10 Φ10 Φ12 Φ12 Φ12 Φ14 Φ14 Φ14 Φ16 Φ16 Φ16
و ن ر و ن ر و ن ر و ن ر و
النوع ① و ن ر و ن ر و ن ر و ن ر و
د الأعلى. 9.12 11.12 11.12 11.12 13.57 13.57 13.57 15.52 15.52 15.52 17.52 17.52 17.68
دقيقة. 8.9 10.85 10.85 10.85 13.3 13.3 13.3 15.25 15.25 15.25 17.25 17.25 17.25
تيار مستمر الأعلى. 32 20 28 39 25.4 34 44 28 39 50 32 44 56
دقيقة. 31.38 19.48 27.48 38.38 24.88 33.38 43.38 27.48 38.38 49.38 31.38 43.38 54.8
ح الأعلى. 2.8 2.3 2.8 3.5 2.8 3.5 3.5 2.8 3.5 4 3.5 4 4.6
دقيقة. 2 1.6 2 2.5 2 2.5 2.5 2 2.5 3 2.5 3 3.5



القطر الاسمي Φ20 Φ20 Φ20 Φ24 Φ24 Φ24 Φ30 Φ30 Φ30 Φ36 Φ36 Φ36
ن ر و ن ر و ن ر و ن ر و
النوع ① ن ر و ن ر و ن ر و ن ر و
د الأعلى. 22.13 22.32 22.32 26.12 26.12 26.12 33.02 33.02 33.02 38.92 38.92 38.92
دقيقة. 21.8 21.8 21.8 25.6 25.6 25.6 32.4 32.4 32.4 38.3 38.3 38.3
تيار مستمر الأعلى. 39 50 66 44 56 72 56 72 90 66 90 110
دقيقة. 38.38 49 64.8 43 54.8 70.8 54.8 70.8 88.6 64.8 88.6 108.6
ح الأعلى. 4 4.6 5.1 4.6 5.1 5.6 5.1 5.6 6.4 5.6 6.4 8.5
دقيقة. 3 3.5 4 3.5 4 4.5 4 4.5 5 4.5 5 7
