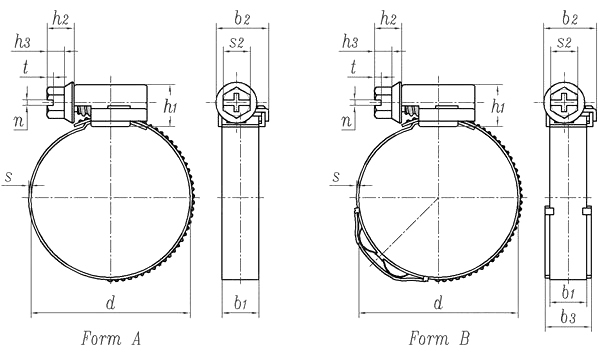

مشبك خرطوم محرك الدودة DIN 3017-1:2021

البعد الاسمي

8~12

10~16

12~18

8~12

10~16

12~18

12~22

16~27

18~29

8~12

10~16

12~18

12~22

16~27

20~32

25~40

ب1

±1

5

5

5

7.5

7.5

7.5

7.5

7.5

7.5

9

9

9

9

9

9

9

س

0.3~0.6

0.3~0.6

0.3~0.6

0.4~0.8

0.4~0.8

0.4~0.8

0.4~0.8

0.4~0.8

0.4~0.8

0.4~0.8

0.4~0.8

0.4~0.8

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

ب2

الأعلى.

8

8

8

12

12

12

12

12

12

14

14

14

14

14

14

14

ح1

الأعلى.

9

9

9

10

10

10

10

10

10

14

14

14

14

14

14

14

ح2

±1

4.2

4.2

4.2

6

6

6

6

6

6

8

8

8

8

8

8

8

ح3

دقيقة.

3.7

3.7

3.7

3.5

3.5

3.5

3.5

3.5

3.5

4

4

4

4

4

4

4

ن

الاسمي

1.1

1.1

1.1

1.1

1.1

1.1

1.1

1.1

1.1

1.2

1.2

1.2

1.2

1.2

1.2

1.2

الأعلى.

1.41

1.41

1.41

1.41

1.41

1.41

1.41

1.41

1.41

1.51

1.51

1.51

1.51

1.51

1.51

1.51

دقيقة.

1.16

1.16

1.16

1.16

1.16

1.16

1.16

1.16

1.16

1.26

1.26

1.26

1.26

1.26

1.26

1.26

س2

الأعلى.=اسمي

4.5

4.5

4.5

6

6

6

6

6

6

6 / 7

6 / 7

6 / 7

7

7

7

7

دقيقة.

4.32

4.32

4.32

5.82

5.82

5.82

5.82

5.82

5.82

5.82 / 6.78

5.82 / 6.78

5.82 / 6.78

6.78

6.78

6.78

6.78

تي

±0.3

1.3

1.3

1.3

1.3

1.3

1.3

1.3

1.3

1.3

1.6

1.6

1.6

1.6

1.6

1.6

1.6

البعد الاسمي

30~45

35~50

40~60

50~70

60~80

70~90

80~100

90~110

100~120

110~130

120~140

130~150

140~160

12~22

16~27

20~32

ب1

±1

9

9

9

9

9

9

9

9

9

9

9

9

9

12

12

12

س

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

ب2

الأعلى.

14

14

14

14

14

14

14

14

14

14

14

14

14

20

20

20

ح1

الأعلى.

14

14

14

14

14

14

14

14

14

14

14

14

14

16

16

16

ح2

±1

8

8

8

8

8

8

8

8

8

8

8

8

8

8

8

8

ح3

دقيقة.

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

ن

الاسمي

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

الأعلى.

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

دقيقة.

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

س2

الأعلى.=اسمي

7

7

7

7

7

7

7

7

7

7

7

7

7

7 / 8

7 / 8

7 / 8

دقيقة.

6.78

6.78

6.78

6.78

6.78

6.78

6.78

6.78

6.78

6.78

6.78

6.78

6.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

تي

±0.3

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

البعد الاسمي

25~40

30~45

35~50

40~60

50~70

60~80

70~90

80~100

90~110

100~120

110~130

120~140

130~150

140~160

ب1

±1

12

12

12

12

12

12

12

12

12

12

12

12

12

12

س

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

0.5~1.0

ب2

الأعلى.

20

20

20

20

20

20

20

20

20

20

20

20

20

20

ح1

الأعلى.

16

16

16

16

16

16

16

16

16

16

16

16

16

16

ح2

±1

8

8

8

8

8

8

8

8

8

8

8

8

8

8

ح3

دقيقة.

4

4

4

4

4

4

4

4

4

4

4

4

4

4

ن

الاسمي

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

الأعلى.

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

1.51

دقيقة.

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

1.26

س2

الأعلى.=اسمي

7 / 8

7 / 8

7 / 8

7 / 8

7 / 8

7 / 8

7 / 8

7 / 8

7 / 8

7 / 8

7 / 8

7 / 8

7 / 8

7 / 8

دقيقة.

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

6.78 / 7.78

تي

±0.3

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6
