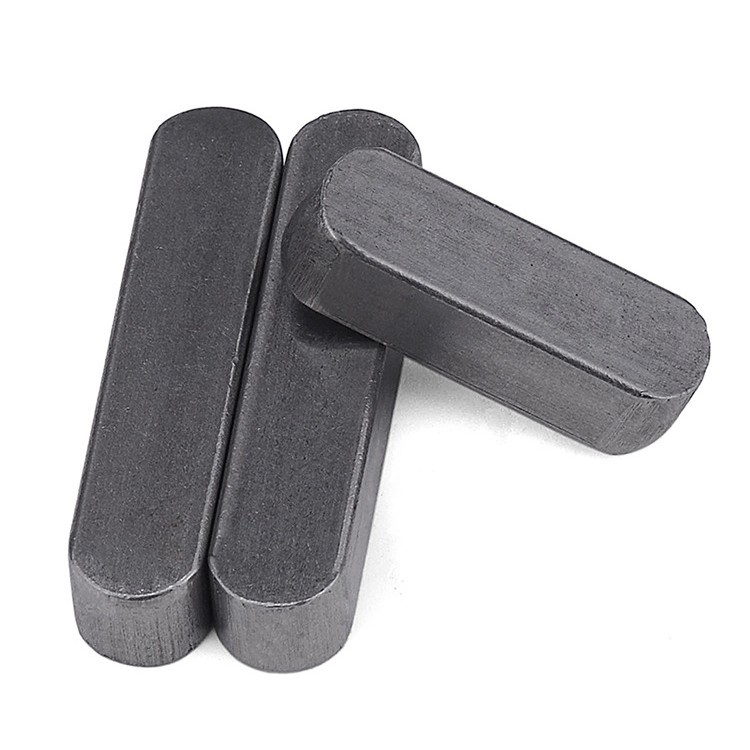

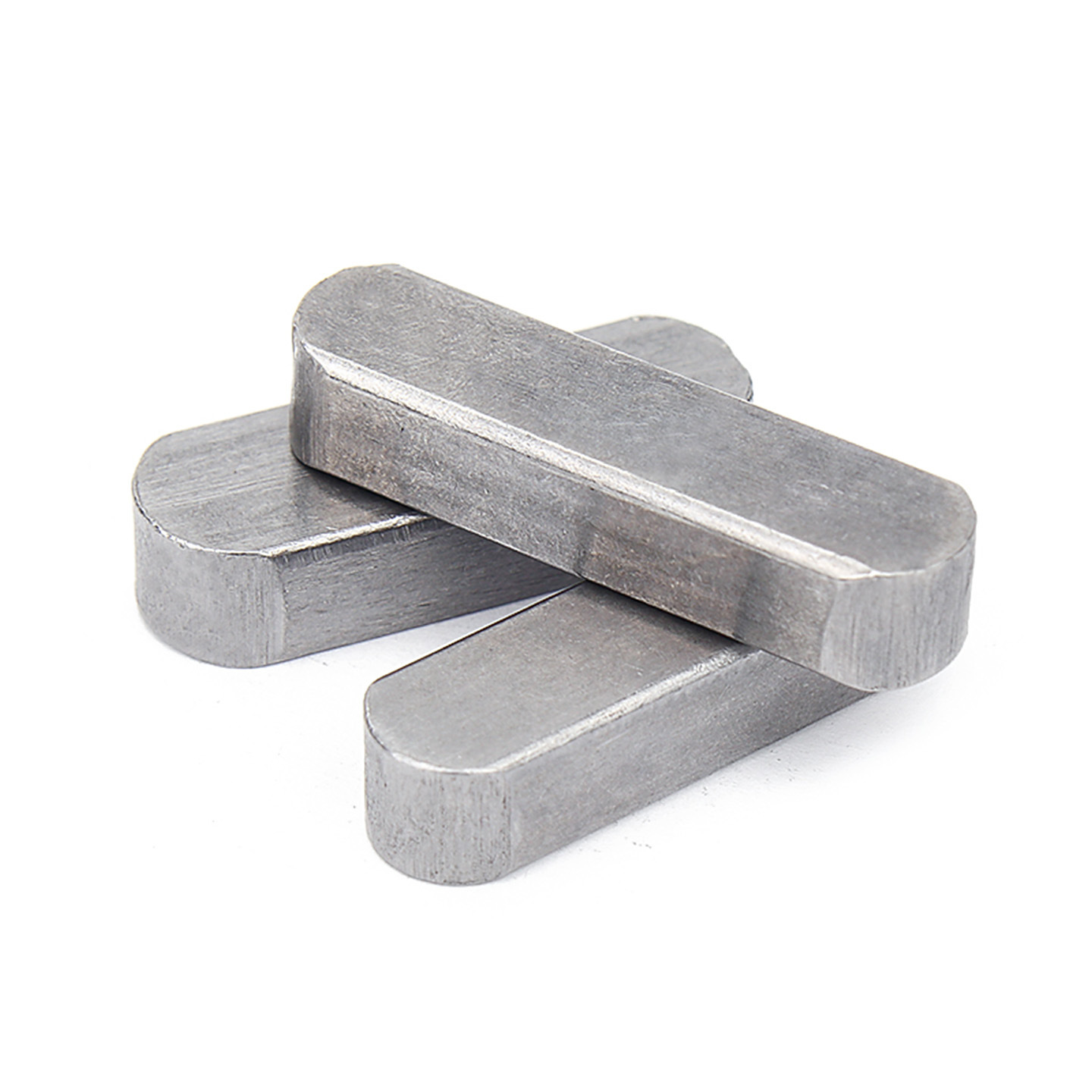

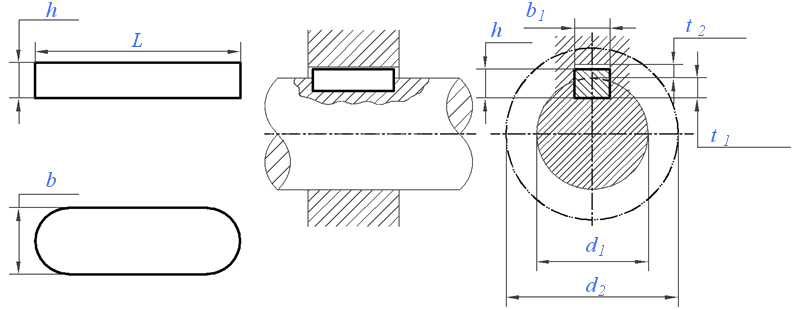

DIN 6885-1 (A):2021 مفتاح متوازي ذو نهاية مستديرة من النوع A

الحجم الأساسي ب

2

3

4

5

6

8

10

12

14

16

18

20

22

ح

2

3

4

5

6

7

8

8

9

10

11

12

14

د1

دقيقة.

6

8

10

12

17

22

30

38

44

50

58

65

75

الأعلى.

8

10

12

17

22

30

38

44

50

58

65

75

85

ب

أخدود العمود

الاسمي (P9/N9)

2

3

4

5

6

8

10

12

14

16

18

20

22

(ص9)

دقيقة.

1.969

2.969

3.958

4.958

5.958

7.949

9.949

11.939

13.939

15.939

17.939

19.926

21.926

الأعلى.

1.994

2.994

3.988

4.988

5.988

7.985

9.985

11.982

13.982

15.982

17.982

19.978

21.978

(ن9)

دقيقة.

1.971

2.971

3.97

4.97

5.97

7.964

9.964

11.957

13.957

15.957

17.957

19.948

21.948

الأعلى.

1.996

2.996

4

5

6

8

10

12

14

16

18

20

22

ت1

أخدود العمود

الحد الأدنى = الاسمي

1.2

1.8

2.5

3

3.5

4

5

5

5.5

6

7

7.5

9

الأعلى.

1.3

1.9

2.6

3.1

3.6

4.2

5.2

5.2

5.7

6.2

7.2

7.7

9.2

ب1

أخدود المحور

الاسمي (P9/JS9)

2

3

4

5

6

8

10

12

14

16

18

20

22

(ص9)

دقيقة.

1.969

2.969

3.958

4.958

5.958

7.949

9.949

11.939

13.939

15.939

17.939

19.926

21.926

الأعلى.

1.994

2.994

3.988

4.988

5.988

7.985

9.985

11.982

13.982

15.982

17.982

19.978

21.978

(JS9)

دقيقة.

1.9875

2.9875

3.985

4.985

5.985

7.982

9.982

11.9785

13.9785

15.9785

17.9785

19.974

21.974

الأعلى.

2.0125

3.0125

4.015

5.015

6.015

8.018

10.018

12.0215

14.0215

16.0215

18.0215

20.026

22.026

ت2

أخدود المحور (فضفاض)

الحد الأدنى = الاسمي

1

1.4

1.8

2.3

2.8

3.3

3.3

3.3

3.8

4.3

4.4

4.9

5.4

الأعلى.

1.1

1.5

1.9

2.4

2.9

3.5

3.5

3.5

4

4.5

4.6

5.1

5.6

أخدود المحور (محكم)

الحد الأدنى = الاسمي

0.5

0.9

1.2

1.7

2.2

2.4

2.4

2.4

2.9

3.4

3.4

3.9

4.4

الأعلى.

0.6

1

1.3

1.8

2.3

2.6

2.6

2.6

3.1

3.6

3.6

4.1

4.6

د2

دقيقة.

د1 + 2.5

د1 + 3.5

د1 + 4

د1 + 5

د1 + 6

د1 + 8

د1 + 8

د1 + 8

د1 + 9

د1 + 11

د1 + 11

د1 + 12

د1 + 14

ألف قطعة من الفولاذ تزن ≈كجم

-

-

-

-

-

-

-

-

-

-

-

-

-

الحجم الأساسي ب

25

28

32

36

40

45

50

56

63

70

80

90

100

ح

14

16

18

20

22

25

28

32

32

36

40

45

50

د1

دقيقة.

85

95

110

130

150

170

200

230

260

290

330

380

440

الأعلى.

95

110

130

150

170

200

230

260

290

330

380

440

500

ب

أخدود العمود

الاسمي (P9/N9)

25

28

32

36

40

45

50

56

63

70

80

90

100

(ص9)

دقيقة.

24.926

27.926

31.912

35.912

39.912

44.912

49.912

55.894

62.894

69.894

79.894

89.876

99.876

الأعلى.

24.978

27.978

31.974

35.974

39.974

44.974

49.974

55.968

62.968

69.968

79.968

89.963

99.963

(ن9)

دقيقة.

24.948

27.948

31.938

35.938

39.938

44.938

49.938

55.926

62.926

69.926

79.926

89.913

99.913

الأعلى.

25

28

32

36

40

45

50

56

63

70

80

90

100

ت1

أخدود العمود

الحد الأدنى = الاسمي

9

10

11

12

13

15

17

20

20

22

25

28

31

الأعلى.

9.2

10.2

11.2

12.3

13.3

15.3

17.3

20.3

20.3

22.3

25.3

28.3

31.3

ب1

أخدود المحور

الاسمي (P9/JS9)

25

28

32

36

40

45

50

56

63

70

80

90

100

(ص9)

دقيقة.

24.926

27.926

31.912

35.912

39.912

44.912

49.912

55.894

62.894

69.894

79.894

89.876

99.876

الأعلى.

24.978

27.978

31.974

35.974

39.974

44.974

49.974

55.968

62.968

69.968

79.968

89.963

99.963

(JS9)

دقيقة.

24.974

27.974

31.969

35.969

39.969

44.969

49.969

55.963

62.963

69.963

79.963

89.9565

99.9565

الأعلى.

25.026

28.026

32.031

36.031

40.031

45.031

50.031

56.037

63.037

70.037

80.037

90.0435

100.0435

ت2

أخدود المحور (فضفاض)

الحد الأدنى = الاسمي

5.4

6.4

7.4

8.4

9.4

10.4

11.4

12.4

12.4

14.4

15.4

17.4

19.5

الأعلى.

5.6

6.6

7.6

8.7

9.7

10.7

11.7

12.7

12.7

14.7

15.7

17.7

19.8

أخدود المحور (محكم)

الحد الأدنى = الاسمي

4.4

5.4

6.4

7.1

8.1

9.1

10.1

11.1

11.1

13.1

14.1

16.1

18.1

الأعلى.

4.6

5.6

6.6

7.4

8.4

9.4

10.4

11.4

11.4

13.4

14.4

16.4

18.4

د2

دقيقة.

د1 + 14

د1 + 16

د1 + 18

د1 + 21

د1 + 23

د1 + 26

د1 + 28

د1 + 32

د1 + 32

د1 + 36

د1 + 40

د1 + 45

د1 + 50

ألف قطعة من الفولاذ تزن ≈كجم

-

-

-

-

-

-

-

-

-

-

-

-

-
