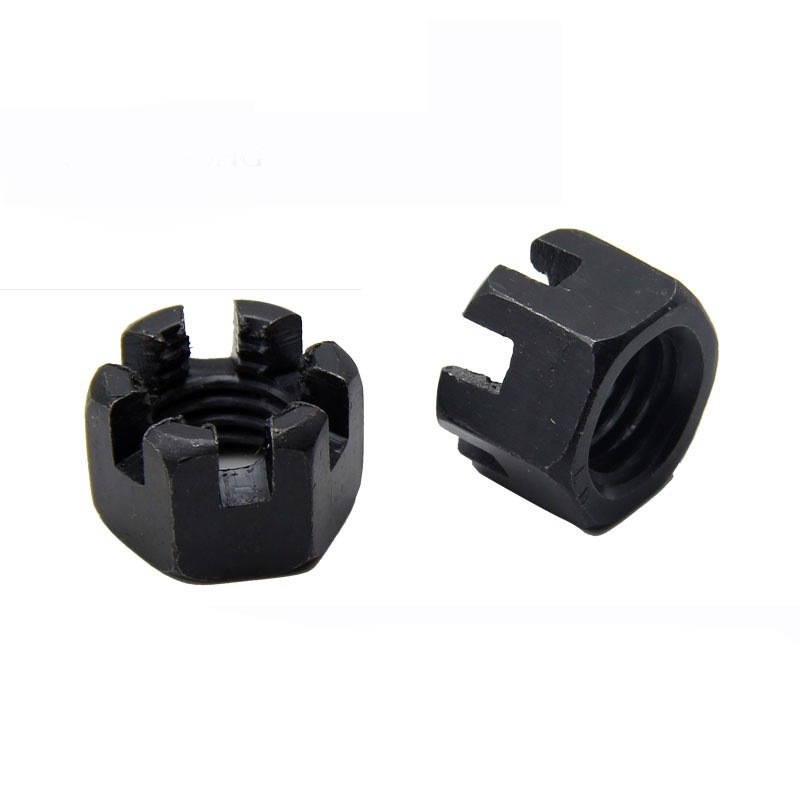

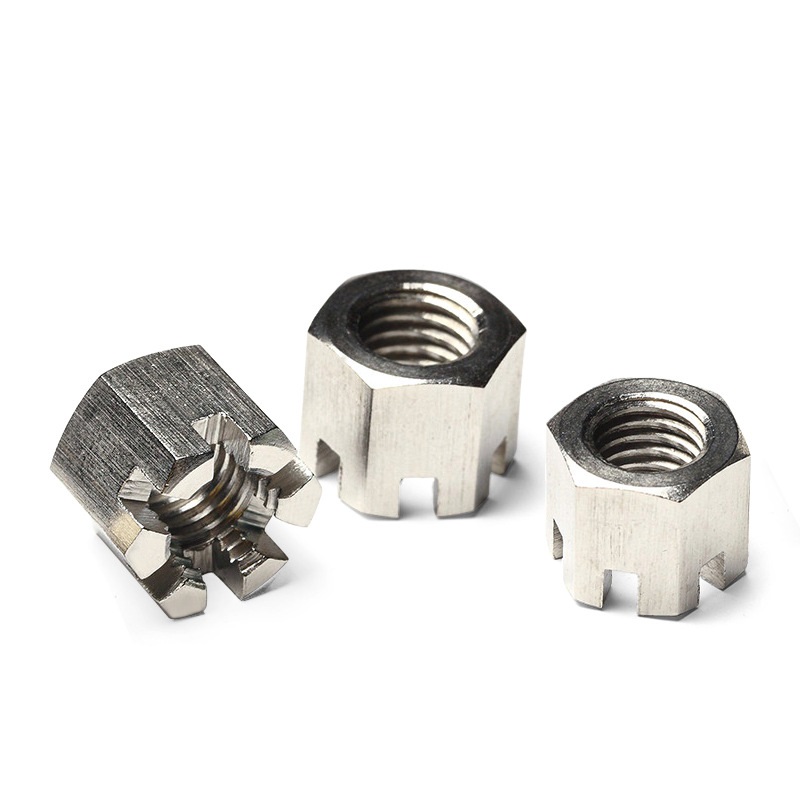

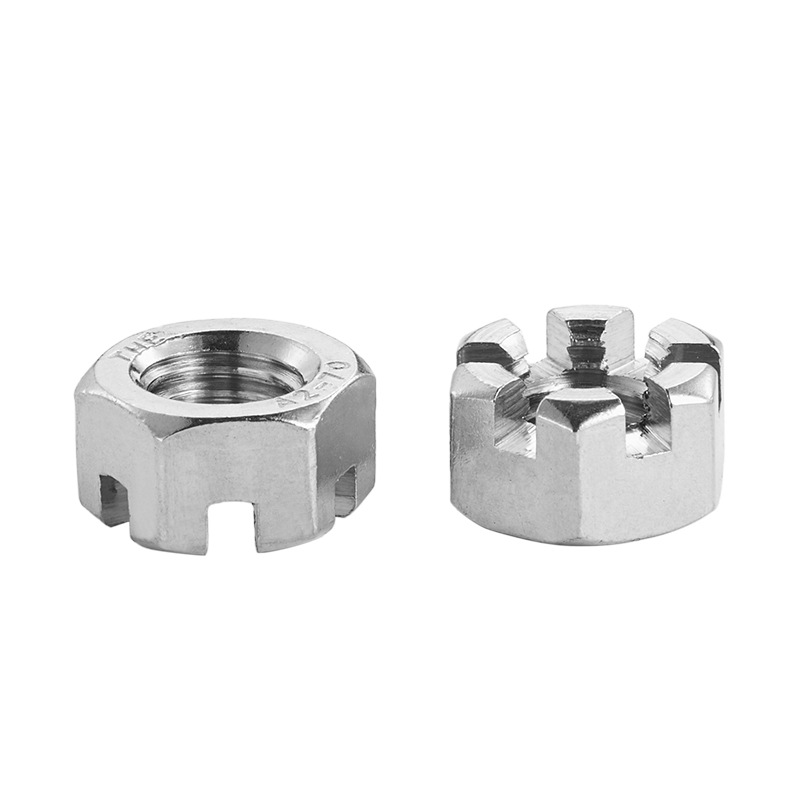

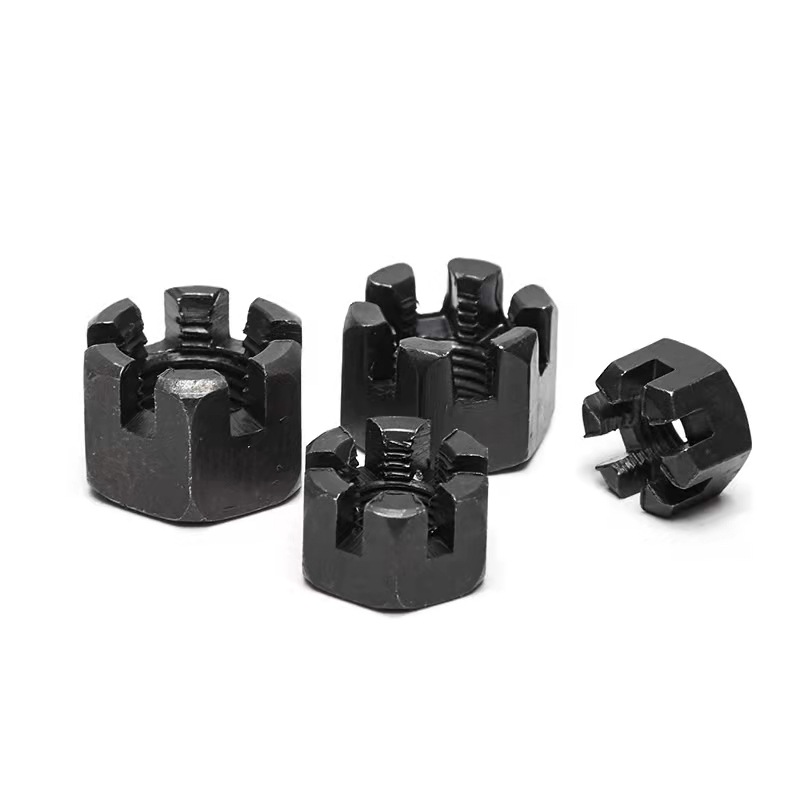

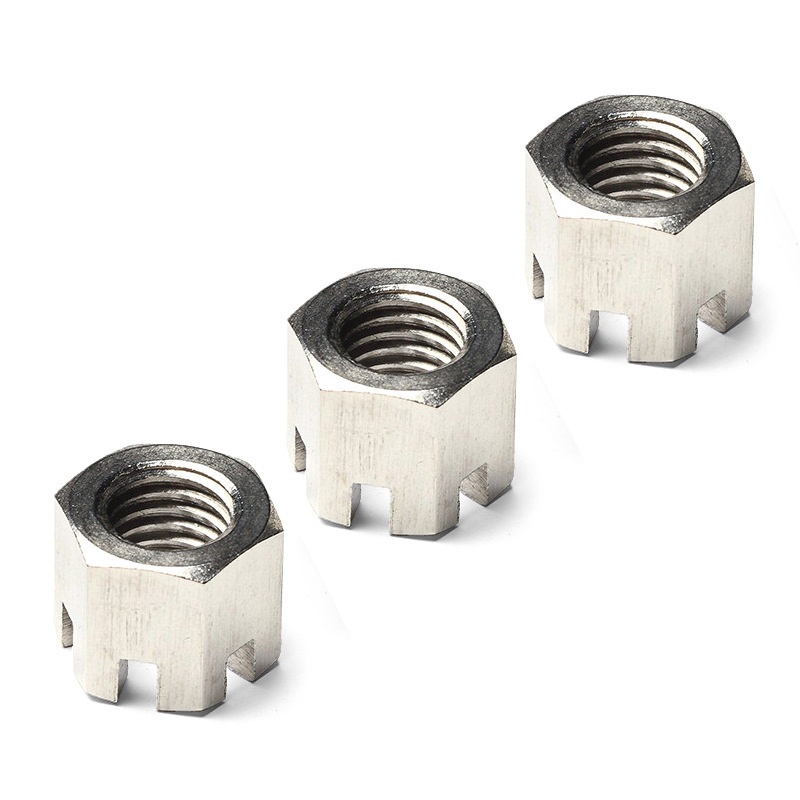

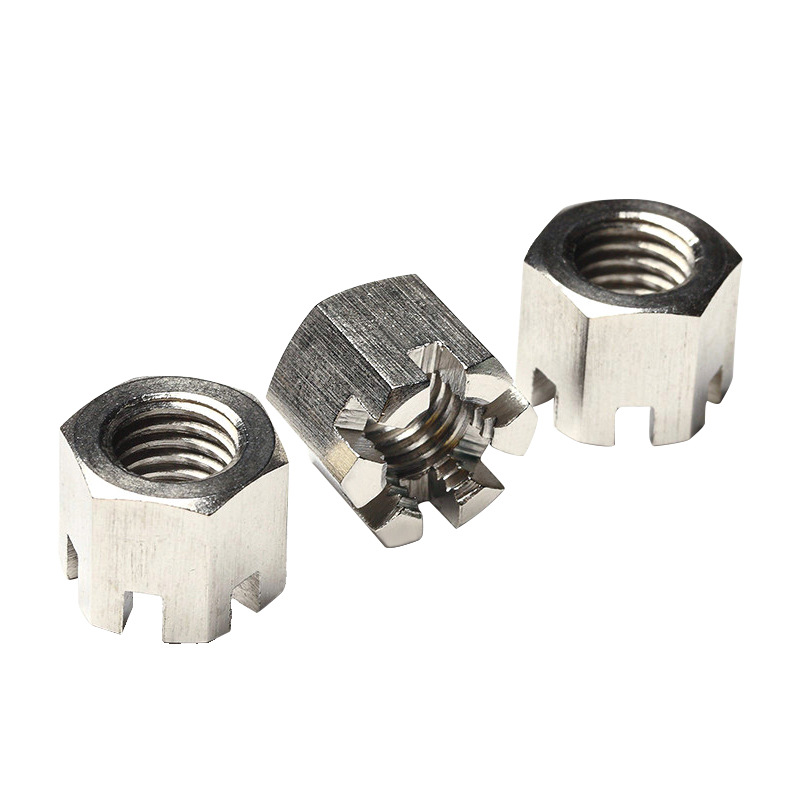

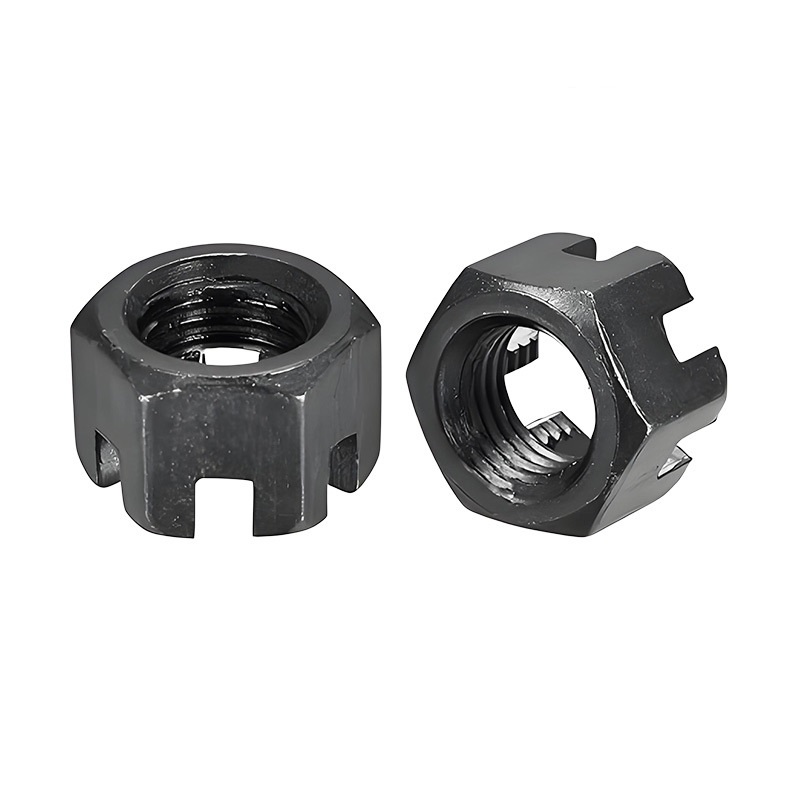

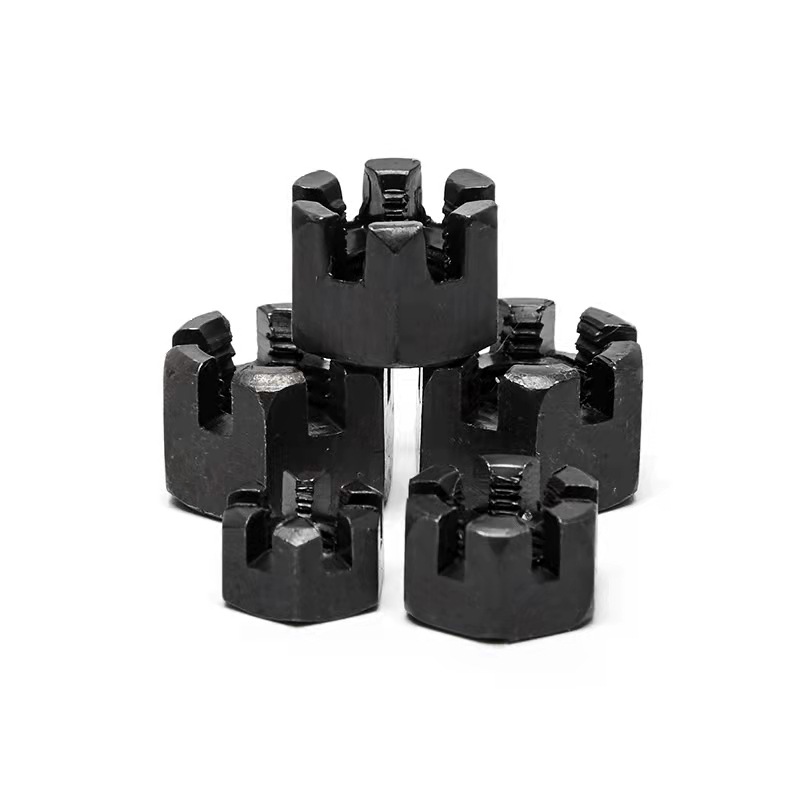

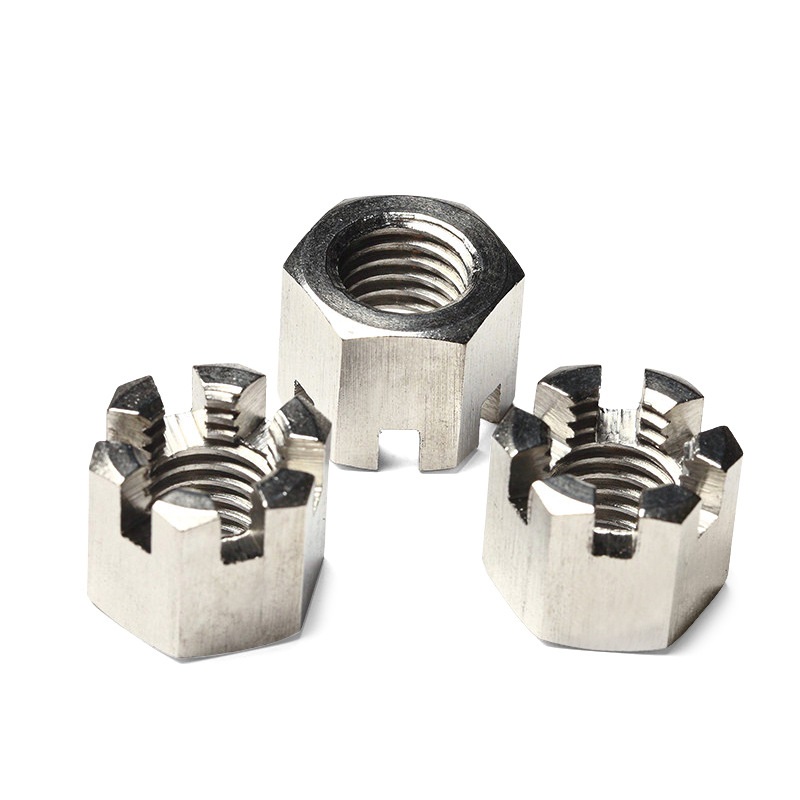

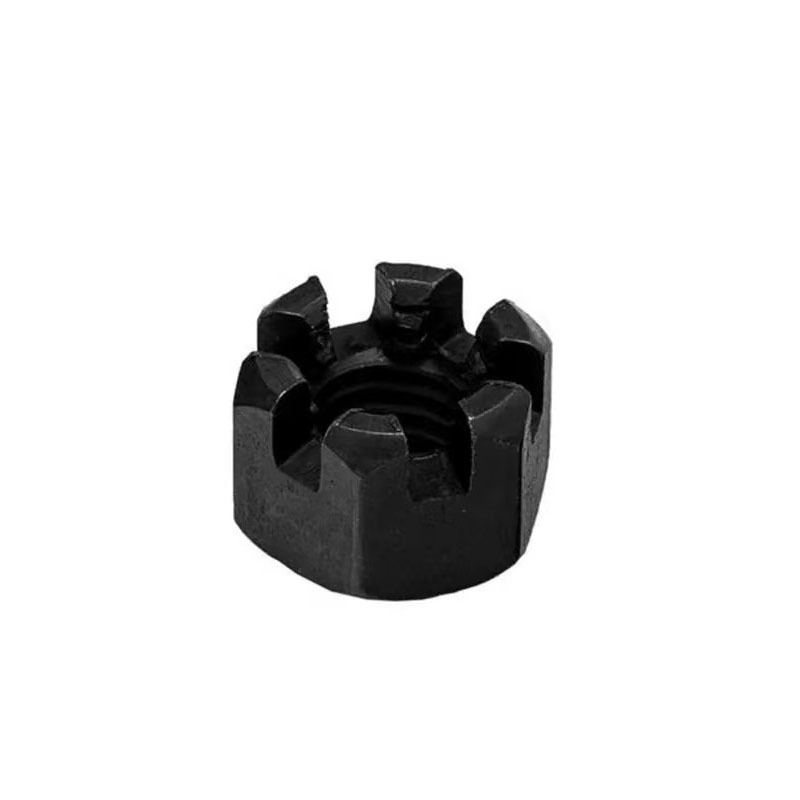

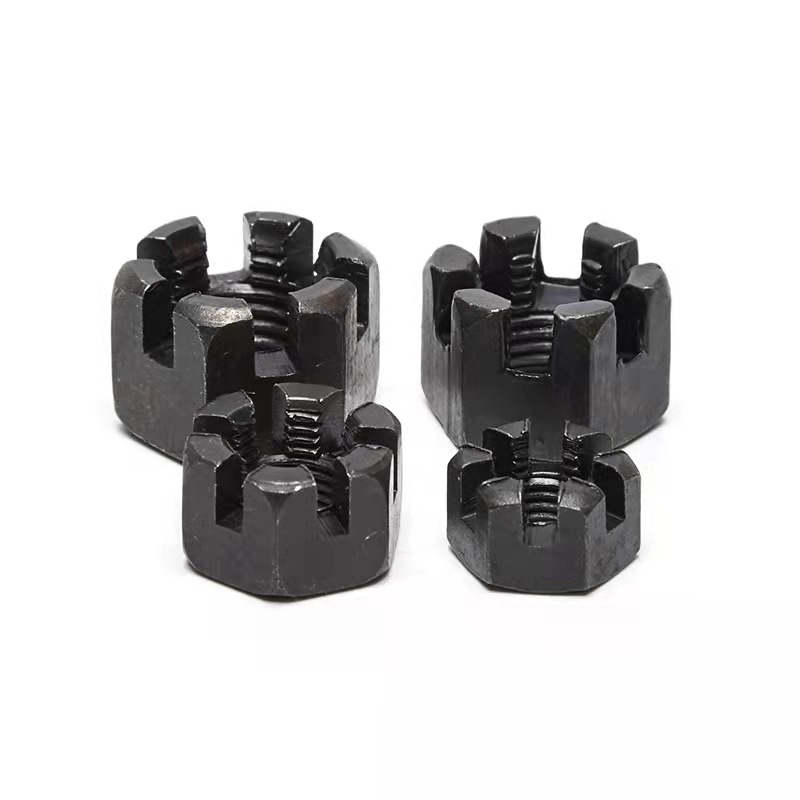

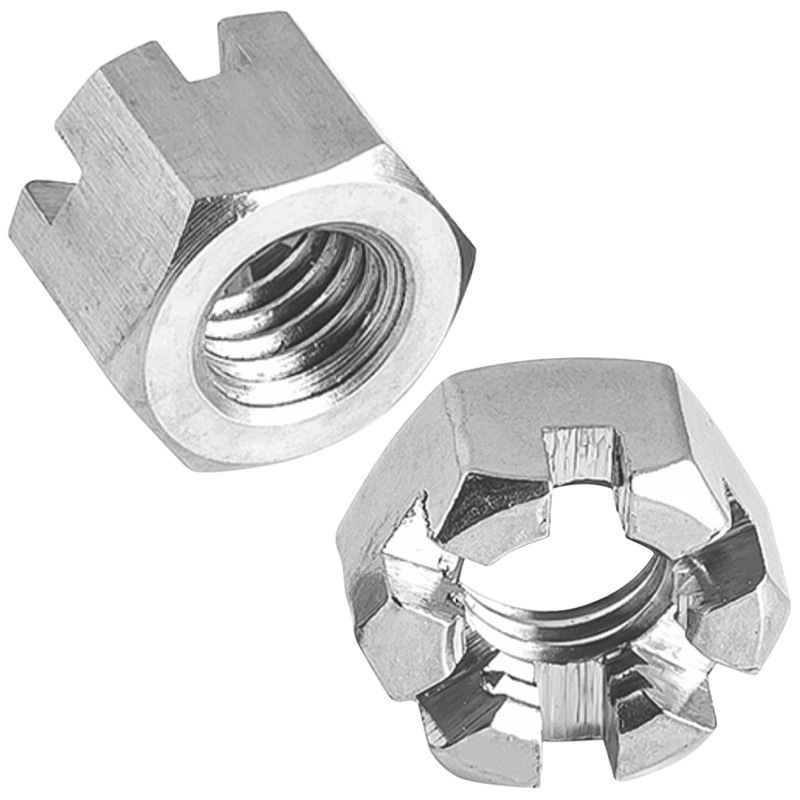

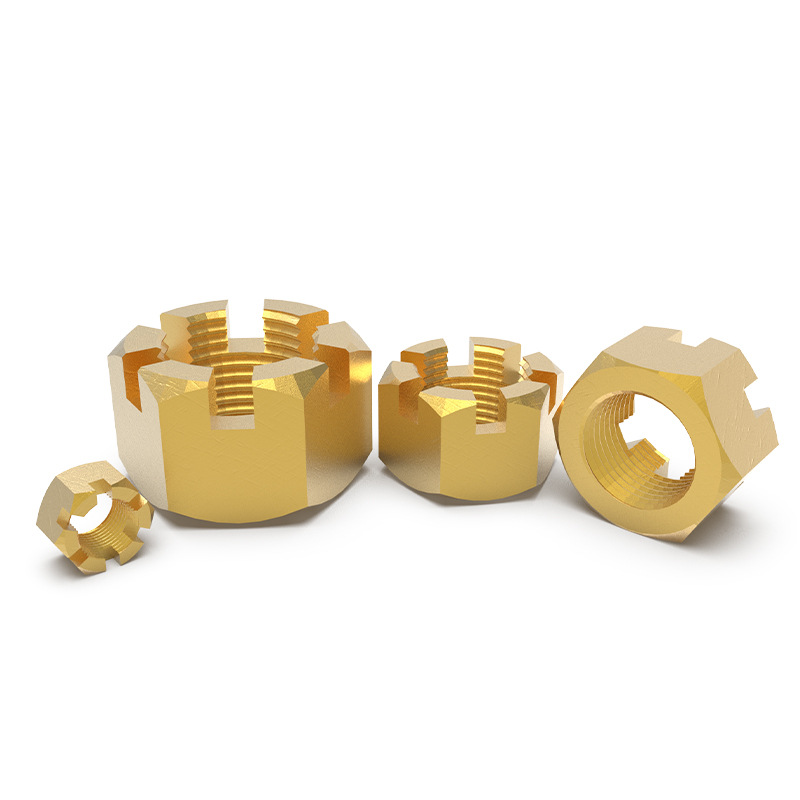

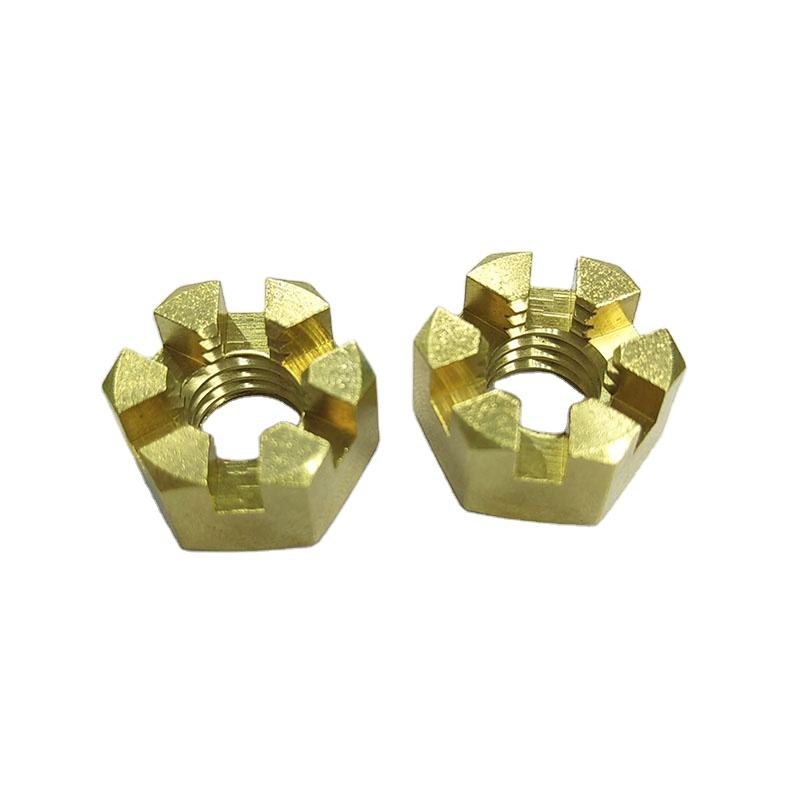

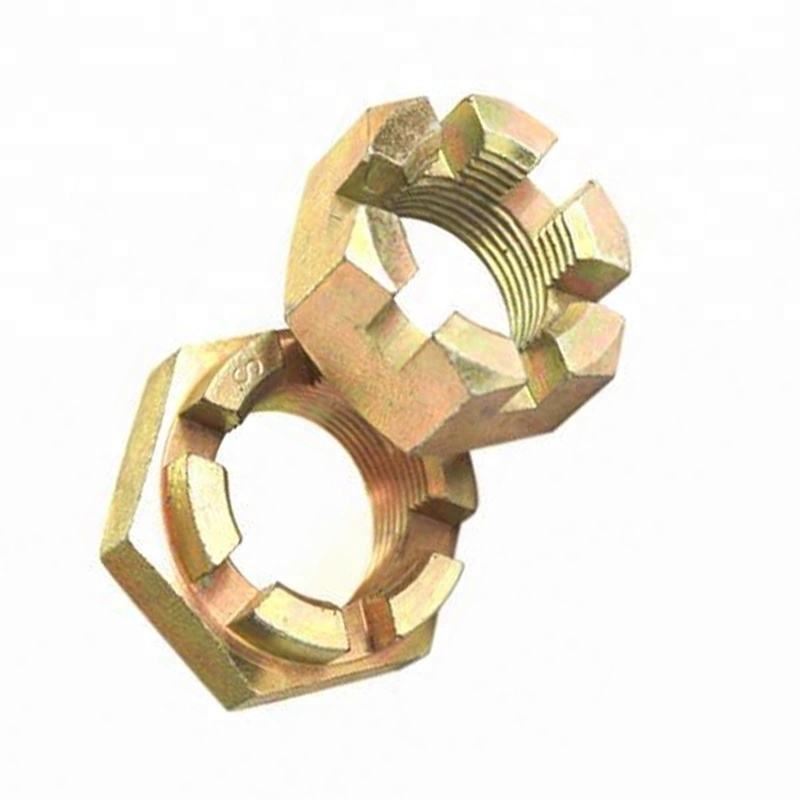

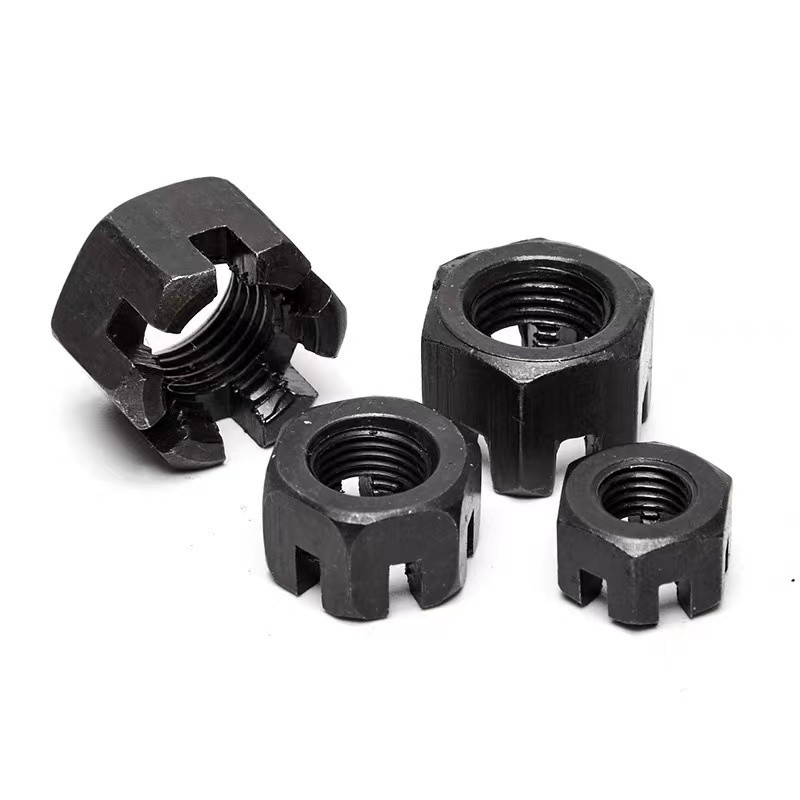

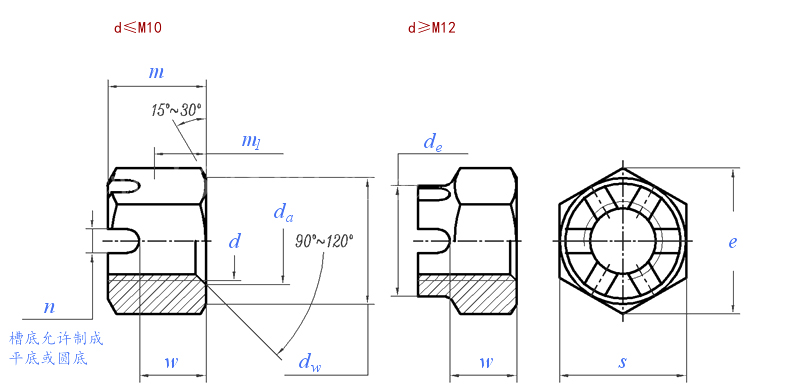

DIN 935-1:2013 صامولة سداسية مترية ذات خيط خشن وخيط دقيق

حجم الخيط d

M4

M5

M6

(M7)

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

(M27)

M30

(M33)

P

الخطوة (خيط خشن)

0.7

0.8

1

1

1.25

1.5

1.75

2

2

2.5

2.5

2.5

3

3

3.5

3.5

أسنان دقيقة 1

-

-

-

-

1

1.25

1.5

1.5

1.5

1.5

2

1.5

2

2

2

2

أسنان دقيقة 2

-

-

-

-

-

1

1.25

-

-

2

1.5

2

-

-

-

-

da

Max.

4.6

5.75

6.75

7.75

8.75

10.8

13

15.1

17.3

19.5

21.6

23.8

25.9

29.2

32.4

35.6

Min.

4

5

6

7

8

10

12

14

16

18

20

22

24

27

30

33

de

Max.

/

/

/

/

/

/

16

18

22

25

28

32

34

38

42

46

Min.

/

/

/

/

/

/

15.57

17.57

21.48

24.3

27.3

31

33

37

41

45

dw

Min.

5.9

6.9

8.9

9.5

11.6

14.6

16.6

19.6

22.5

24.9

27.7

31.4

33.2

38

42.7

46.6

e

Min.

7.66

8.79

11.05

12.12

14.38

17.77

20.03

23.35

26.75

29.56

32.95

37.29

39.55

45.2

50.85

55.37

m

Max.=اسمي

5

6

7.5

8

9.5

12

15

16

19

21

22

26

27

30

33

35

Min.

4.7

5.7

7.14

7.64

9.14

11.57

14.57

15.57

18.48

20.16

21.16

25.16

26.16

29.16

32

34

w

Max.

3.2

4

5

5.5

6.5

8

10

11

13

15

16

18

19

22

24

26

Min.

2.9

3.7

4.7

5.2

6.14

7.64

9.64

10.57

12.57

14.57

15.57

17.57

18.48

21.48

23.48

25.48

m1

Min.

2.3

3

3.8

4.2

4.9

6.1

7.7

8.2

9.8

11.2

11.9

13.5

14.2

16.6

18.2

19.8

n

Max.

1.45

1.65

2.25

2.25

2.75

3.05

3.8

3.8

4.8

4.8

4.8

5.8

5.8

5.8

7.36

7.36

Min.

1.2

1.4

2

2

2.5

2.8

3.5

3.5

4.5

4.5

4.5

5.5

5.5

5.5

7

7

s

Max.=اسمي

7

8

10

11

13

16

18

21

24

27

30

34

36

41

46

50

Min.

6.78

7.78

9.78

10.73

12.73

15.73

17.73

20.67

23.67

26.16

29.16

33

35

40

45

49

نوع ②

دبابيس كوتر حسب DIN EN ISO 1234

1x10

1.2x12

1.6x14

1.6x14

2x16

2.5x20

3.2x22

3.2x25

4x28

4x32

4x36

5x36

5x40

5x45

6.3x50

6.3x56

الوزن لكل ألف قطعة (فولاذ) ≈kg

1.12

2.3

3.16

3.96

7.35

-

-

-

38.9

57.5

75.2

-

131

192

264

333

حجم الخيط d

M36

(M39)

M42

(M45)

M48

(M52)

M56

(M60)

M64

(M68)

M72

(M76)

M80

(M85)

M90

M100

P

الخطوة (خيط خشن)

4

4

4.5

4.5

5

5

5.5

5.5

6

6

-

-

-

-

-

-

أسنان دقيقة 1

3

3

3

3

3

3

4

4

4

4

6

6

6

6

6

6

أسنان دقيقة 2

-

-

-

-

-

-

-

-

-

-

4

4

4

4

4

4

da

Max.

38.9

42.1

45.4

48.6

51.8

56.2

61

64.8

69.1

73.4

77.8

82.1

86.4

91.8

97.2

108

Min.

36

39

42

45

48

52

56

60

64

68

72

76

80

85

90

100

de

Max.

50

55

58

62

65

70

75

80

85

90

95

100

105

110

120

130

Min.

49

53.8

56.8

60.8

63.8

68.8

73.8

78.8

83.6

88.6

93.6

98.6

103.6

108.6

118.6

128.4

dw

Min.

51.1

55.9

60.6

64.7

69.4

74.2

78.7

83.4

88.2

92.9

97.7

102.4

107.2

111.9

121.1

135.4

e

Min.

60.79

66.44

71.3

76.95

82.6

88.25

93.56

99.21

104.86

110.51

116.16

121.81

127.46

133.11

144.08

161.02

m

Max.=اسمي

38

40

46

48

50

54

57

63

66

69

73

76

79

88

92

100

Min.

37

39

45

47

49

52.8

55.8

61.8

64.8

67.8

71.8

74.8

77.8

86.6

90.6

98.6

w

Max.

29

31

34

36

38

42

45

48

51

54

58

61

64

68

72

80

Min.

28.48

30.28

33.38

35.38

37.38

41.38

44.38

47.38

50.26

53.26

57.26

60.26

63.26

67.26

71.26

79.26

m1

Min.

21.9

23.5

25.9

27.5

29.1

32.3

34.7

37.1

39.3

41.7

44.9

47.3

49.7

52.9

56.1

62.5

n

Max.

7.36

7.36

9.36

9.36

9.36

9.36

9.36

11.43

11.43

11.43

11.43

11.43

11.43

14.43

14.43

14.43

Min.

7

7

9

9

9

9

9

11

11

11

11

11

11

14

14

14

s

Max.=اسمي

55

60

65

70

75

80

85

90

95

100

105

110

115

120

130

145

Min.

53.8

58.8

63.1

68.1

73.1

78.1

82.8

87.8

92.8

97.8

102.8

107.8

112.8

117.8

127.5

142.5

نوع ②

دبابيس كوتر حسب DIN EN ISO 1234

6.3x63

6.3x71

8x71

8x80

8x80

8x90

8x100

10x100

10x100

10x112

10x112

10x125

10x140

10x140

10x140

10x160

الوزن لكل ألف قطعة (فولاذ) ≈kg

447

584

710

860

1060

1300

1500

1800

2150

2500

2900

3300

3700

4100

5450

7600
