DIN EN ISO 10510 (S1):2011 برغي الصنبور ذو الرأس السداسي ومجموعة الغسالة المسطحة
تتميز مجموعة برغي التنصت ذو الرأس السداسي والغسالة المسطحة DIN EN ISO 10510 (S1):2011 ببرغي التنصت ذو الرأس السداسي المجمع مع غسالة مسطحة ضمن نظام ISO وهي مخصصة للتجميعات التي تحتاج إلى تركيب المقبس، وتعشيق التنصت، وسطح محمل أكبر.
تعمل الغسالة المسطحة على تقليل الانبعاج على الصفائح المعدنية، ويدعم الرأس السداسي تطبيق عزم الدوران السريع، كما يعمل خيط النقر على إنشاء ارتباط تثبيت في فتحات التوجيه. أثناء التجميع، يساعد التصميم على تقليل عمليات الدعم، وتحسين اتساق تحديد المواقع، والحفاظ على قابلية التبادل الجيدة في الإنتاج المتكرر أو الخدمة الميدانية.
تشمل التطبيقات النموذجية الكسوة المعدنية، وأقواس المعدات، وملحقات المركبات، ومعدات التدفئة والتهوية وتكييف الهواء، والتركيب الهندسي. يمكن تكوين المنتج بقطر الغسالة وحجم المسمار والطلاء والمواد المقاومة للتآكل لتناسب الظروف الداخلية والخارجية والحمل الخفيف والتعرض للاهتزاز أو إمدادات التصدير.

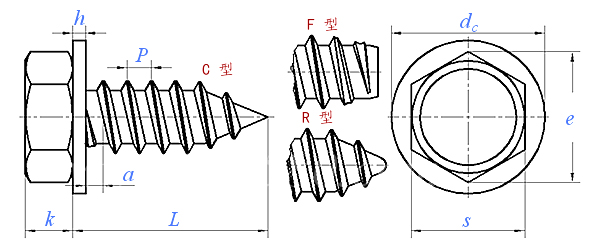

وحدة الأبعاد: بوصة
|
حجم الخيط |
ST2.2 |
ST2.9 |
ST3.5 |
ST4.2 |
ST4.8 |
ST5.5 |
ST6.3 |
ST8 |
ST9.5 |
||
|
ص |
يقذف |
0.8 |
1.1 |
1.3 |
1.4 |
1.6 |
1.8 |
1.8 |
2.1 |
2.1 |
|
|
ك |
الأعلى. |
1.6 |
2.3 |
2.6 |
3 |
3.8 |
4.1 |
4.7 |
6 |
7.5 |
|
|
دقيقة. |
1.3 |
2 |
2.3 |
2.6 |
3.3 |
3.6 |
4.1 |
5.2 |
6.5 |
||
|
س |
الأعلى. |
3.2 |
5 |
5.5 |
7 |
8 |
8 |
10 |
13 |
16 |
|
|
دقيقة. |
3.02 |
4.82 |
5.32 |
6.78 |
7.78 |
7.78 |
9.78 |
12.73 |
15.73 |
||
|
هـ |
دقيقة. |
3.38 |
5.4 |
5.96 |
7.59 |
8.71 |
8.71 |
10.95 |
14.26 |
17.62 |
|
|
ح |
النوع القياسي |
الاسمي |
1 |
1 |
1 |
1 |
1 |
1.6 |
1.6 |
1.6 |
2 |
|
حجم كبير |
الاسمي |
1 |
1 |
1 |
1 |
1.6 |
1.6 |
1.6 |
2 |
2.5 |
|
|
تيار مستمر |
النوع القياسي |
الأعلى. |
5 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
20 |
|
حجم كبير |
الأعلى. |
7 |
9 |
11 |
12 |
15 |
15 |
18 |
24 |
30 |
|
|
أ |
الأعلى. |
0.8 |
1.1 |
1.3 |
1.4 |
1.6 |
1.8 |
1.8 |
2.1 |
2.1 |
|
①، يجب أن تتوافق الخواص الميكانيكية للبراغي كمكونات للبراغي ذاتية التنصت المدمجة مع متطلبات ISO 2702. بعد التجميع والمعالجة الحرارية، يجب أن تتمتع الحشية بصلابة تتراوح من 90HV إلى 320HV.
يجب إجراء اختبار صلابة فيكرز وفقًا للمعيار ISO 6507-1.
حمل الاختبار: HV 10، السُمك الاسمي h~1،2 مم
حمل الاختبار: HV 30، السُمك الاسمي h > 1،2 مم
يجب اتخاذ الاحتياطات المناسبة قبل التجميع
②، اسم ورمز المسمار
ISO 1479، براغي سداسية ذاتية التنصت، S1
③، اسم ورمز الحشية:
ISO 10669، غسالات مسطحة - للبراغي ذاتية التنصت المركبة، N قياسي، L إضافي
